โปรเจกต์ mod แจ้งเตือนการ Print สำหรับ 3D-Printer

ผมมักจะสั่งพิมพ์งานบนเครื่อง 3D printer ทิ้งไว้แล้วไปทำงานอย่างอื่น บางครั้งเครื่องพิมพ์ของผมก็ทำงานค้างไว้นานหลังจากพิมพ์เสร็จแล้ว และผมก็ไม่รู้ว่างานพิมพ์เสร็จตอนไหนโดยที่ไม่ได้คอยสังเกตเวลา

นี่คือเหตุผลที่ผมทำ mod นี้สำหรับเครื่อง 3D printer ของผม เมื่อการพิมพ์เสร็จสิ้น printer head จะเคลื่อนที่ไปกดปุ่ม push button ของอุปกรณ์ และมันจะส่งการแจ้งเตือนไปยังโทรศัพท์มือถือผ่านแพลตฟอร์ม Blynk IoT

Hardware

ในส่วนของ Hardware ผมใช้ ESP8266 (ในรูปแบบ ESP01 form-factor) เป็นสมองหลักของระบบ เนื่องจากมี WIFI ในตัวและมีขนาดเล็กมาก

ผมออกแบบ enclosure สำหรับระบบใน Fusion 360 และพิมพ์ด้วย PLA filament

ผมใช้ Arduino Nano ในการ Upload code ลงใน ESP01 module

ในการ upload code ไปยัง ESP01 module ให้ทำการเชื่อมต่อตามด้านล่างนี้,

ESP01 ---> Arduino Nano

TX ---> TX

RX ---> RX

GPIO0 ---> GND

GND ---> GND

Chip select pin ---> 3.3V

VIN ---> 3.3V

Arduino GND toArduino RST

หลังจากนั้น ให้ถอดการเชื่อมต่อทั้งหมดออกและเชื่อมต่อตามด้านล่างนี้,

GPIO2 ---> PUSH pin 1

GPIO2 + 10k Resistor + VIN

VIN ---> Chip select PIN

PUSH pin 2 ---> GND

Blynk Setup

หลังจาก Download และสร้างบัญชีบนแพลตฟอร์ม Blynk แล้ว ให้สร้าง project ใหม่และเลือก Device เป็น ESP8266 และเลือกประเภทการเชื่อมต่อเป็น Wi-Fi

จากนั้นจะมีข้อความนี้เด้งขึ้นมา ให้กด ok แล้ว Authentication token จะถูกส่งไปยัง email address ของคุณ ซึ่งเราจำเป็นต้องใช้ในขณะเขียนโปรแกรม

หลังจากนั้นจาก widget box ให้เลือก notification widget และทุกอย่างในส่วนนี้ก็เสร็จเรียบร้อย

Code

ผมใช้ Arduino IDE ในการโปรแกรม ESP01 module และใช้ Blynk IoT library เพื่อส่งการแจ้งเตือนไปยังมือถือ เมื่อปุ่ม push button ถูกกด ESP module จะตรวจพบและส่งการแจ้งเตือนไปยังโทรศัพท์มือถือผ่าน Blynk App

คุณจำเป็นต้องติดตั้ง Blynk library เพื่อรัน code นี้

ใช้ auth token จาก email ของคุณในส่วน auth [] ของ code ของคุณ

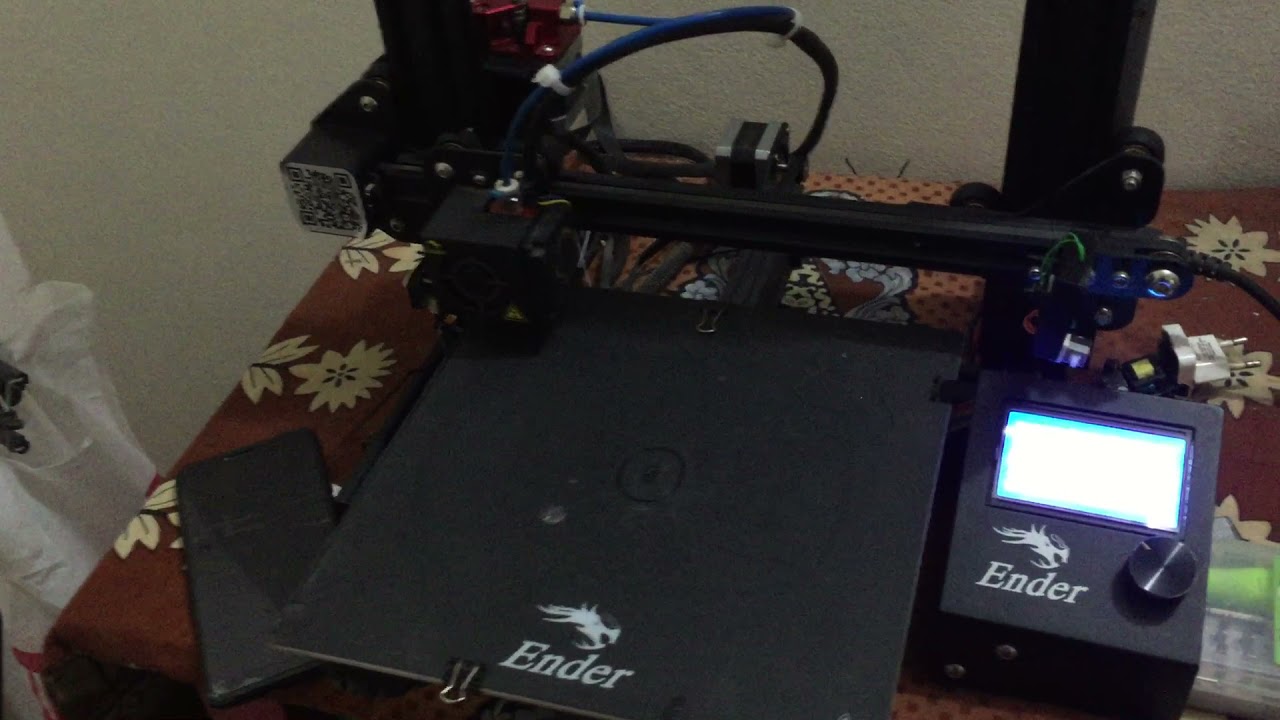

Video
