โปรเจกต์ 4 Digit Display Text Scroller (YSD-439AK2B-35)
โปรแกรมสำหรับ 7 segment 4 digit display ที่ใช้แสดงผลและ scrolls ข้อความแบบ custom

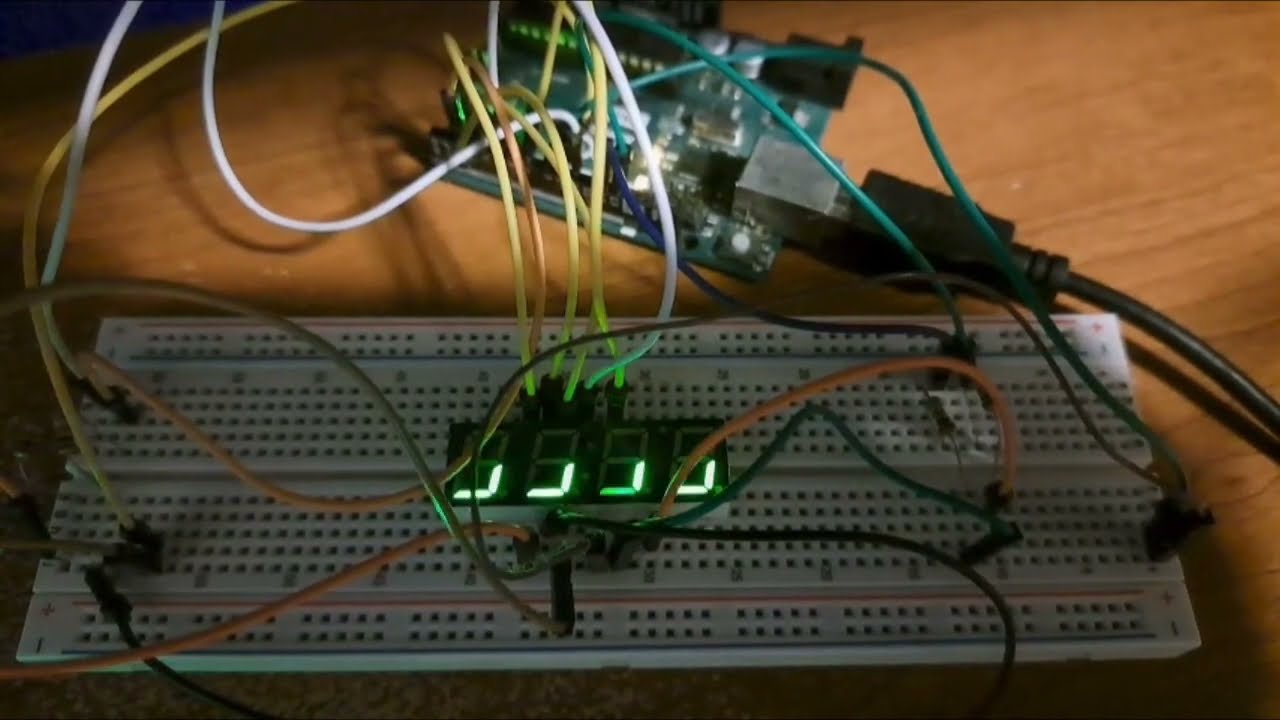

วิดีโอสาธิต
▶ กดเพื่อดูวิดีโอสาธิตโปรเจกต์
1,478 ถูกใจ
รายการอุปกรณ์และเครื่องมือ
1x Breadboard - 830 contacts
🛒 สั่งซื้อ 4x 1k Resistor
🛒 สั่งซื้อ 1x 4 Digit 7 Segment Common Anode Display
🛒 สั่งซื้อ 1x Arduino Uno Rev3
🛒 สั่งซื้อ รายละเอียดและวิธีทำ
ขอบคุณที่เข้ามาดูโปรเจกต์แรกของผมครับ!
โปรเจกต์นี้ใช้ 7 segment four digit display เพื่อเลื่อนข้อความที่กำหนดเองจากขวาไปซ้ายผ่านหน้าจอ ปัจจุบันคุณสามารถใช้ตัวอักษรและตัวเลขส่วนใหญ่ในข้อความของคุณได้ โดยความเร็วในการเลื่อนข้อความ และแอนิเมชัน buffer หลังจากแสดงข้อความเสร็จแล้ว ก็สามารถแก้ไขได้ตามความต้องการของคุณ
วิธีการทำงาน:
โปรแกรมนี้จะทำการเปิดและปิดแต่ละ digit อย่างรวดเร็วตามลำดับ เพื่อหลอกตาให้ดูเหมือนว่าทุก digit เปิดอยู่พร้อมกัน สิ่งนี้สำคัญมากในการนำไปใช้งาน เพราะตัวอักษรที่กำลังแสดงผลไม่สามารถยึดติดกับ digit ใด digit หนึ่งได้โดยเฉพาะ
ตัวอย่างเช่น หากผมต้องการแสดงข้อความ "ABCD" Digit 1 จะเปิดและปิดเพื่อแสดงตัว A จากนั้น digit 2 จะเปิดและปิดเพื่อแสดงตัว B และเป็นเช่นนี้ไปเรื่อยๆ จนครบทั้งสี่ digit แล้วจึงเริ่มรอบการทำงานใหม่
หากทำได้อย่างถูกต้อง สายตาของมนุษย์จะไม่สามารถมองเห็นจังหวะที่ microcontroller สลับการแสดงผลว่ากำลังแสดงที่ digit ไหนอยู่
วงจร Schematic:
วิดีโอตัวอย่าง:
Code
🔒 ปลดล็อก Code
สนับสนุนเพื่อรับ Source Code หรือแอปพลิเคชันสำหรับโปรเจกต์นี้
