โปรเจกต์ ระบบ Accident Detection and Messaging System โดยใช้ GSM และ GPS

จุดประสงค์หลักของโปรเจกต์ Accident Detection and Messaging System คือการแจ้งเหตุไปยังรถพยาบาลและตำรวจเกี่ยวกับสถานที่เกิดอุบัติเหตุ เพื่อจัดเตรียมขั้นตอนที่จำเป็นในการควบคุมสถานการณ์ ระบบนี้ไม่เพียงแต่มีประสิทธิภาพเท่านั้นแต่ยังคุ้มค่าที่จะนำไปใช้งานจริง ระบบ Accident Detection and Messaging System สามารถติดตั้งไว้ในยานพาหนะ (รถพยาบาลหรือตำรวจ) และจะได้รับแจ้งเหตุไม่คาดฝันที่เกิดขึ้นได้ทันที

การทำงานของระบบ Accident Detection and Messaging System นั้นเรียบง่าย เนื่องจากระบบใช้เทคโนโลยี GSM และ GPS โดย GPS จะใช้สำหรับรับค่าพิกัด (coordinates) ของสถานที่เกิดอุบัติเหตุ ในขณะที่ GSM ใช้สำหรับส่งพิกัดไปยังโทรศัพท์มือถือ เพื่อให้กระบวนการนี้ทำงานได้ การควบคุมทั้งหมดจะทำผ่าน Arduino ในขณะที่ใช้ LCD เพื่อแสดงค่าพิกัด

หลักการทำงาน

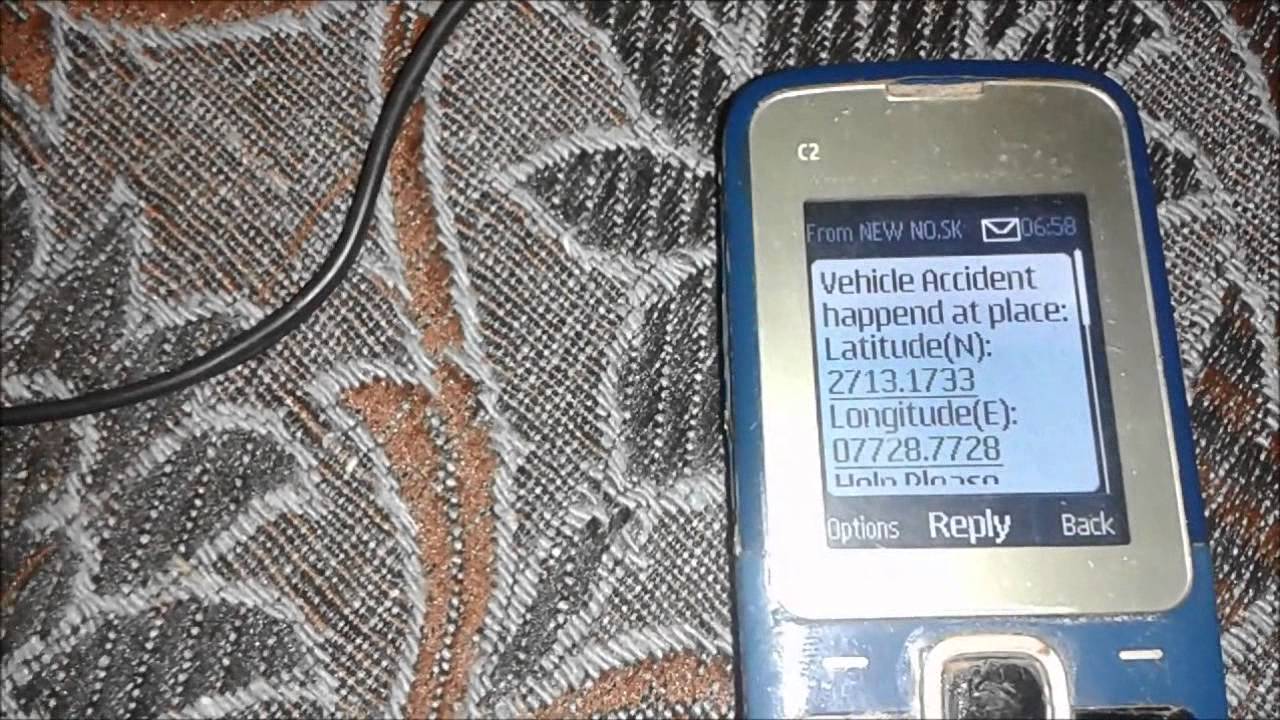

การทำงานของ Accident Detection and Messaging System นั้นง่ายมาก และอุปกรณ์ที่ใช้ประกอบด้วย Vibration Sensor ซึ่งจะตรวจจับอุบัติเหตุและส่งสัญญาณไปยัง Arduino จากนั้น Arduino จะเข้ามาควบคุมและเริ่มรวบรวมพิกัดที่ได้รับจาก GPS ซึ่งจะถูกส่งไปยัง Central Emergency Monitoring Station โดยใช้ GSM Module

วงจรและการเขียนโปรแกรม

อธิบายแผนผังวงจร

วงจรของระบบ Accident Detection and Messaging System นั้นคล้ายกับ vehicle tracking system โดยขา Tx ของ Arduino จะเชื่อมต่อโดยตรงกับขา Rx ของ GSM module และขา Rx ของ Arduino จะเชื่อมต่อโดยตรงกับขา Tx ของตัวรับ GPS ส่วนขาเอาต์พุตของ Vibration sensor จะเชื่อมต่อกับขาหมายเลข 9 ของ Arduino สำหรับขาข้อมูลของ 16x2 LCD จะเชื่อมต่อกับขาหมายเลข 4, 5, 6, 7 ของ Arduino และขาคำสั่ง rs และ en ของ LCD จะเชื่อมต่อกับขาหมายเลข 2 และ 3 ของ Arduino ส่วนขา rw ของ LCD จะเชื่อมต่อลง ground โดยตรง โดยโมดูล Vibration sensor จะส่งสัญญาณ active low เมื่อเกิดอุบัติเหตุขึ้น

อีกหนึ่งส่วนที่สำคัญของโปรเจกต์คือ Power Supply ตัว Vibration Sensor ต้องการแหล่งจ่ายไฟ DC ประมาณ 9 Volt หากเราเลือกใช้แหล่งจ่ายไฟ 5 Volt DC วงจรนี้จะทำงานได้ไม่เต็มประสิทธิภาพ

การเขียนโปรแกรม (Programming)

การเขียนโปรแกรมสำหรับโปรเจกต์นี้คล้ายกับระบบติดตามยานพาหนะ แต่จะมีการใช้คำสั่ง “if” เพื่อส่งพิกัดเมื่อ Vibration sensor ส่งสัญญาณ low ไปยัง Arduino

ก่อนที่คุณจะเริ่มสร้างระบบ Accident Detection and Messaging System คุณต้องเลือก baud rate ของอุปกรณ์ GSM และ GPS ให้ตรงกัน แต่ถ้าคุณใช้โมดูลหรืออุปกรณ์ที่มี baud rate ต่างกัน คุณจะพบปัญหาที่เกี่ยวข้องกับ baud rate ได้

ในระบบนี้เราได้ใช้ baud rate ที่แตกต่างกันสองค่า:

baud rate 4800 bps สำหรับ GPS Module และ baud rate 9600 bps สำหรับ GSM Module เมื่อเราดึงค่าพิกัดจาก GPS เราจะใช้ baud rate 4800 bps และเมื่อเราต้องการส่งพิกัดไปยังห้องควบคุม เราจะใช้ baud rate 9600 bps

อุปกรณ์ที่จำเป็น

1.      Arduino

2.      GSM Module

3.      GPS Module

4.      Vibration Sensor module

5.      16x2 LCD

6.      Power Supply

7.      Connecting Wires

.
