โปรเจกต์ Arduino Radar Scanner พร้อม OLED Display และ Servo Sweep Visualization

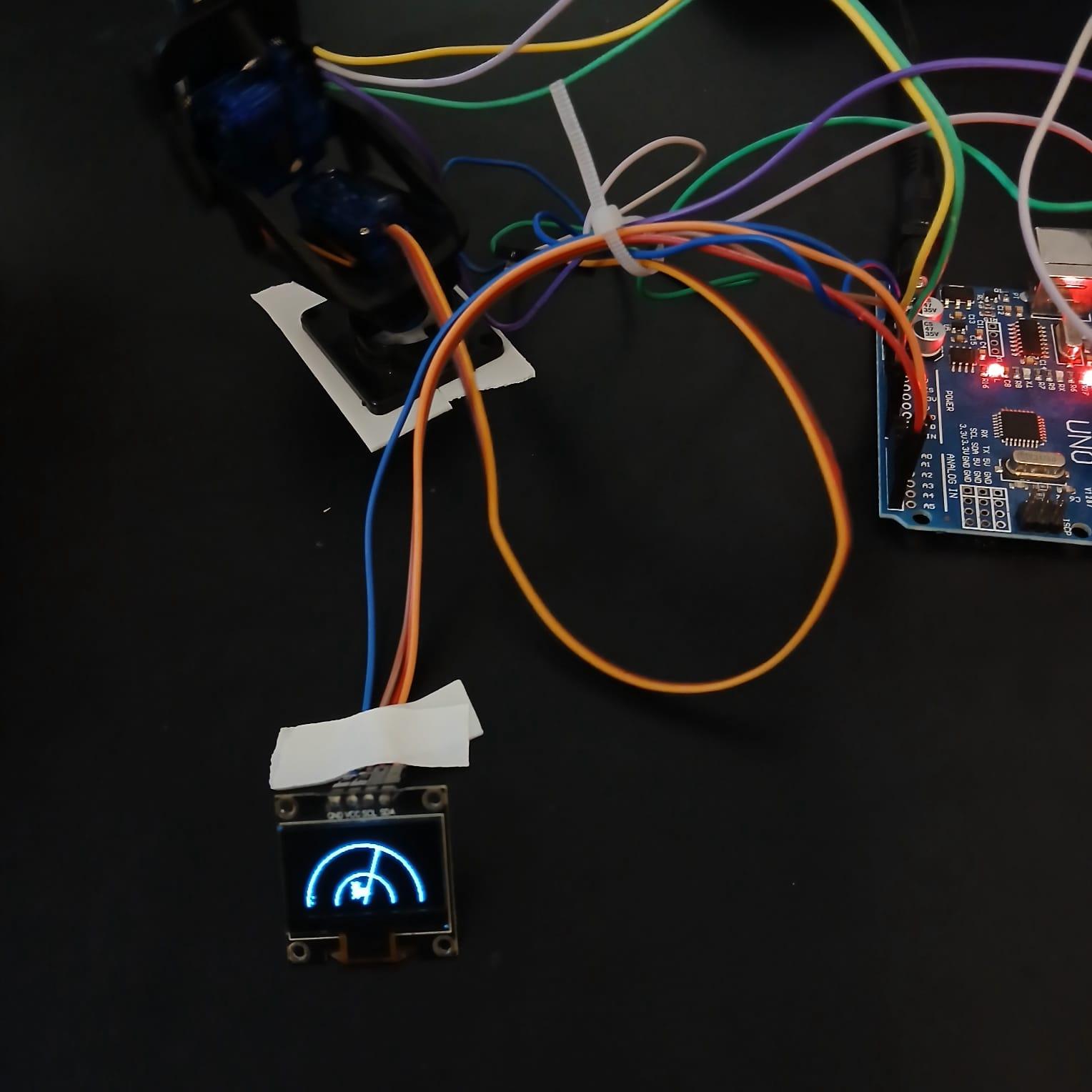

ระบบ Radar ที่ขับเคลื่อนด้วย Arduino ซึ่งใช้ Ultrasonic Sensor แบบ Sweeping และแสดงผลวัตถุที่ตรวจจับได้เป็น Blips บนหน้าจอ OLED screen
วิดีโอสาธิต
▶ กดเพื่อดูวิดีโอสาธิตโปรเจกต์
PS
Project Supporter Team
โพสต์โดย
8,839 การดู
4 ถูกใจ
รายการอุปกรณ์และเครื่องมือ
1x Arduino Uno Rev3
🛒 สั่งซื้อ 1x Grove - OLED Display 0.96"
- 1x MG90S Micro-servo motor
🛒 สั่งซื้อ 1x Ultrasonic Sensor - HC-SR04
🛒 สั่งซื้อ แอปพลิเคชันและแพลตฟอร์ม
1x Arduino IDE 2.0 (beta)
เว็บ Official รายละเอียดและวิธีทำ
รายละเอียดโปรเจกต์:

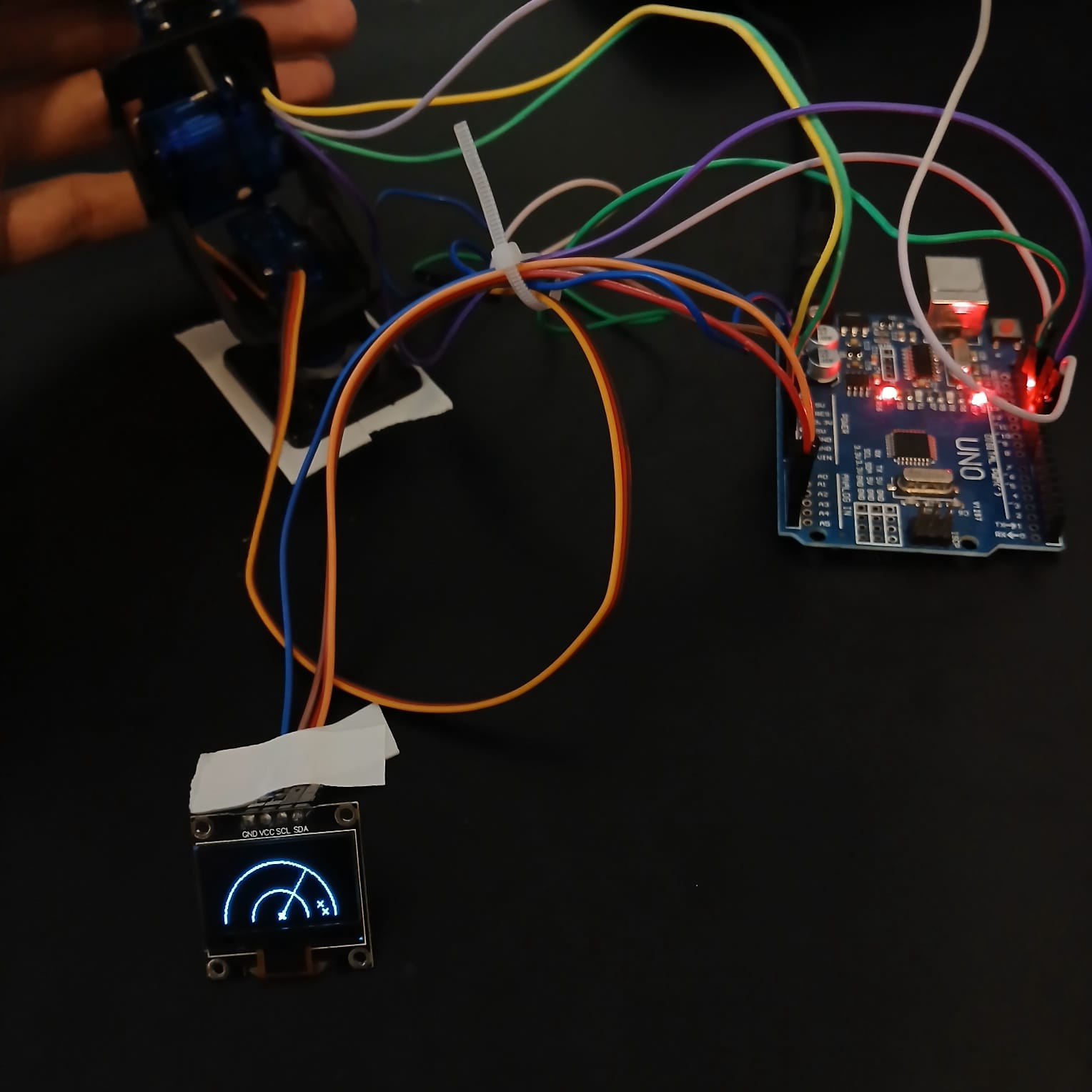

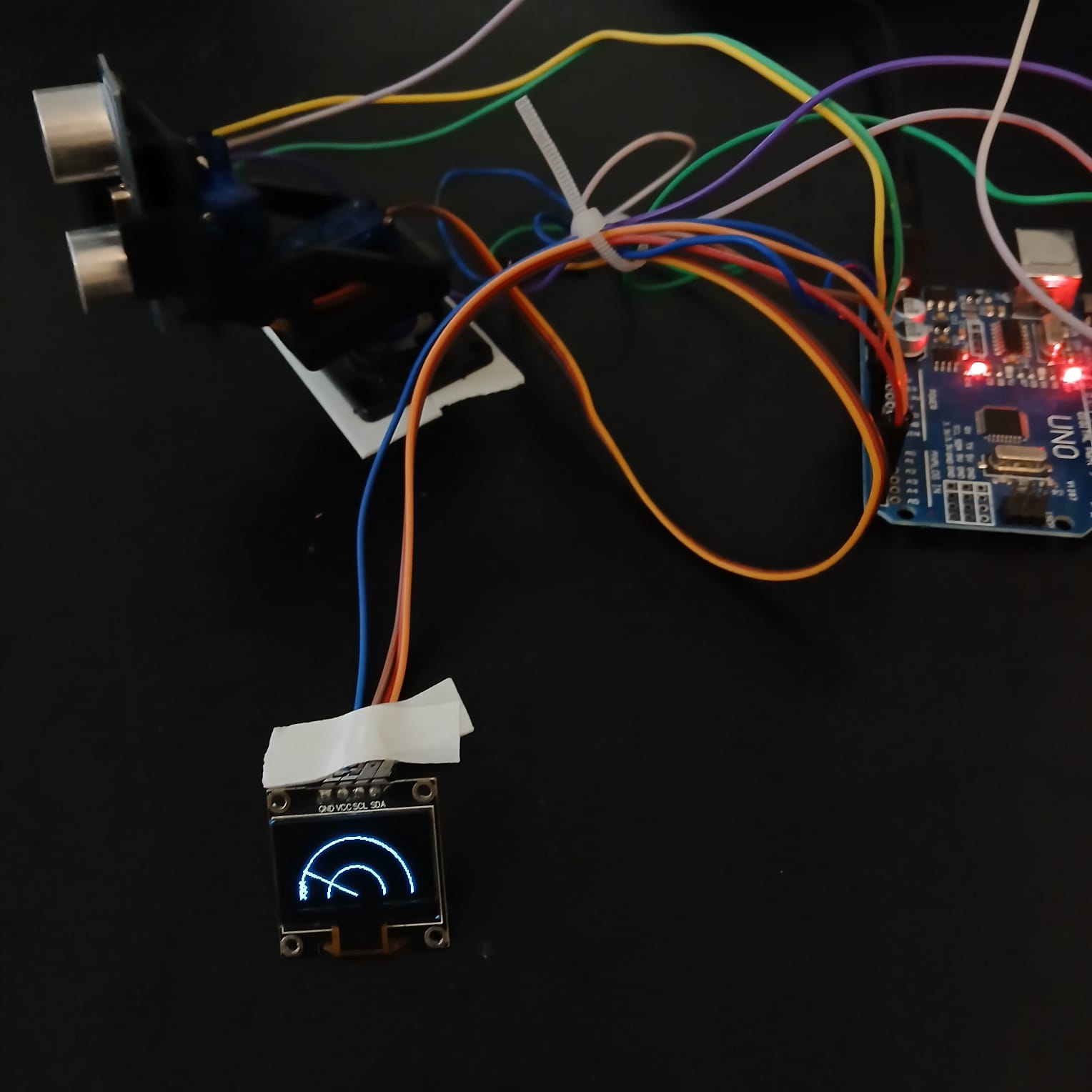

โปรเจกต์ที่ใช้ Arduino นี้เป็นการจำลองระบบ Radar โดยใช้ Ultrasonic Sensor ที่ติดตั้งบน Servo Motor เมื่อ Servo กวาดจาก 0° ถึง 180° และย้อนกลับ Ultrasonic Sensor จะวัดระยะทางในแต่ละองศา วัตถุที่ตรวจพบ (เรียกว่า "blips") จะถูกพล็อตแบบ Real-time บนจอ OLED ขนาด 128x64 ในรูปแบบ Radar
จุด Blips จะค่อยๆ จางลงตามเวลา เพื่อเลียนแบบเครื่องสแกน Radar ของจริง โปรเจกต์นี้เหมาะมากสำหรับการเรียนรู้เกี่ยวกับ Sensor, การควบคุม Servo, การเขียนโปรแกรมกราฟิก และตรีโกณมิติพื้นฐานบน Microcontroller
อุปกรณ์ที่ต้องใช้:
Arduino Uno (หรือบอร์ดที่เข้ากันได้)
HC-SR04 Ultrasonic Sensor
SG90 หรือ MG90S Servo Motor
SSD1306 OLED Display (128x64, I2C)
Breadboard และสาย Jumper
แหล่งจ่ายไฟ 5V (ตัวเลือกเสริม หากต้องการจ่ายไฟแยกให้ Servo)

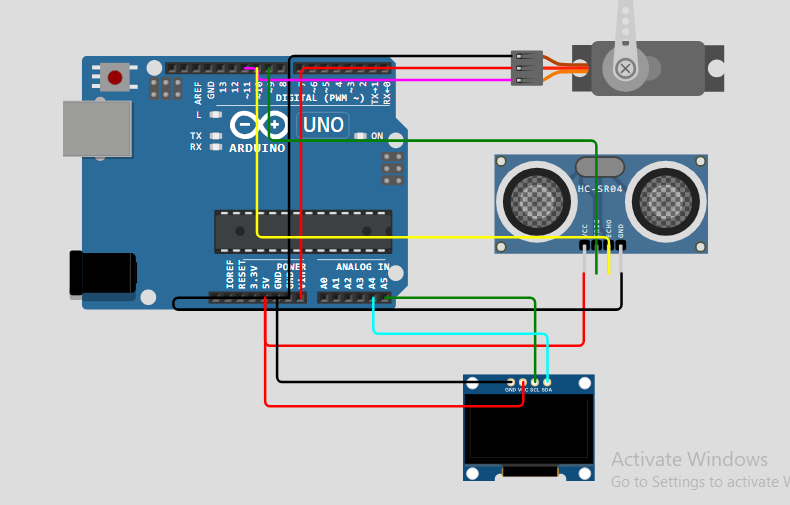

แผนผังการต่อวงจร:
Ultrasonic Sensor (HC-SR04):
VCC → 5V (Arduino)
GND → GND
Trig → Digital Pin 9
Echo → Digital Pin 10
Servo Motor (SG90):
VCC → 5V (หรือแหล่งจ่ายไฟ 5V ภายนอก หากมอเตอร์กินกระแสมากเกินไป)
GND → GND (ใช้ร่วมกับ Arduino)
Signal → Digital Pin 11
OLED Display (SSD1306 I2C):
VCC → 3.3V หรือ 5V (ขึ้นอยู่กับโมดูลของคุณ)
GND → GND
SDA → A4 (บน Uno)
SCL → A5 (บน Uno)
