โปรเจกต์ ระบบ Arduino security alarm
โปรเจกต์นี้จะตรวจจับผู้บุกรุกและแจ้งเตือนคุณโดยใช้คอมโพเนนต์อย่าง LED, buzzer, ultrasonic sensor และ LCD display

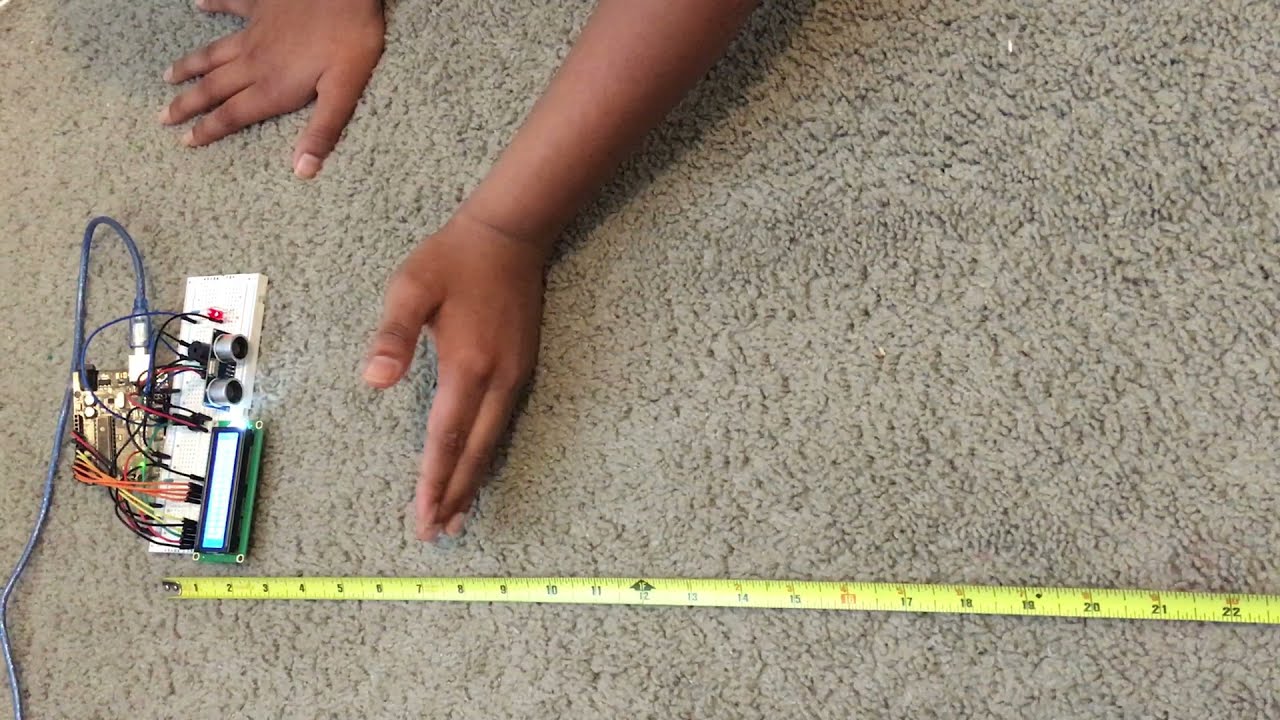

วิดีโอสาธิต
▶ กดเพื่อดูวิดีโอสาธิตโปรเจกต์
24,096 การดู
3 ถูกใจ
รายการอุปกรณ์และเครื่องมือ
2x Resistor 220 ohm
🛒 สั่งซื้อ 1x Buzzer
🛒 สั่งซื้อ 1x 9V battery (generic)
- 1x Arduino UNO
🛒 สั่งซื้อ 1x Rotary potentiometer (generic)
🛒 สั่งซื้อ 1x Jumper wires (generic)
🛒 สั่งซื้อ 1x RGB LCD Shield Kit, 16x2 Character Display
🛒 สั่งซื้อ 1x Ultrasonic Sensor - HC-SR04 (Generic)
🛒 สั่งซื้อ 1x Bench Power Supply, DC Power Module
🛒 สั่งซื้อ 1x 5 mm LED: Red
🛒 สั่งซื้อ แอปพลิเคชันและแพลตฟอร์ม
1x Arduino IDE
เว็บ Official รายละเอียดและวิธีทำ
1.Project
ผมได้สร้างระบบรักษาความปลอดภัยที่คุณสามารถนำไปแขวนไว้ที่ประตู และจะส่งสัญญาณเตือนเมื่อมีผู้บุกรุกอยู่ที่หน้าประตู โดยใช้ Elegoo Super Starter Kit อุปกรณ์นี้จะมีประโยชน์มากหากคุณต้องการความปลอดภัยและไม่ต้องการให้ใครเข้ามาในห้องหรือบ้านของคุณ คุณสามารถใช้ Power Supply Module และ 9V Battery เพื่อให้โปรเจกต์นี้ทำงานแบบพกพาและนำไปทดสอบได้ทุกเมื่อที่ต้องการ นอกจากนี้ยังมีอีกวิธีคือคุณสามารถใช้ Portable Charger ที่มีการชาร์จไฟไว้แล้วก็ได้

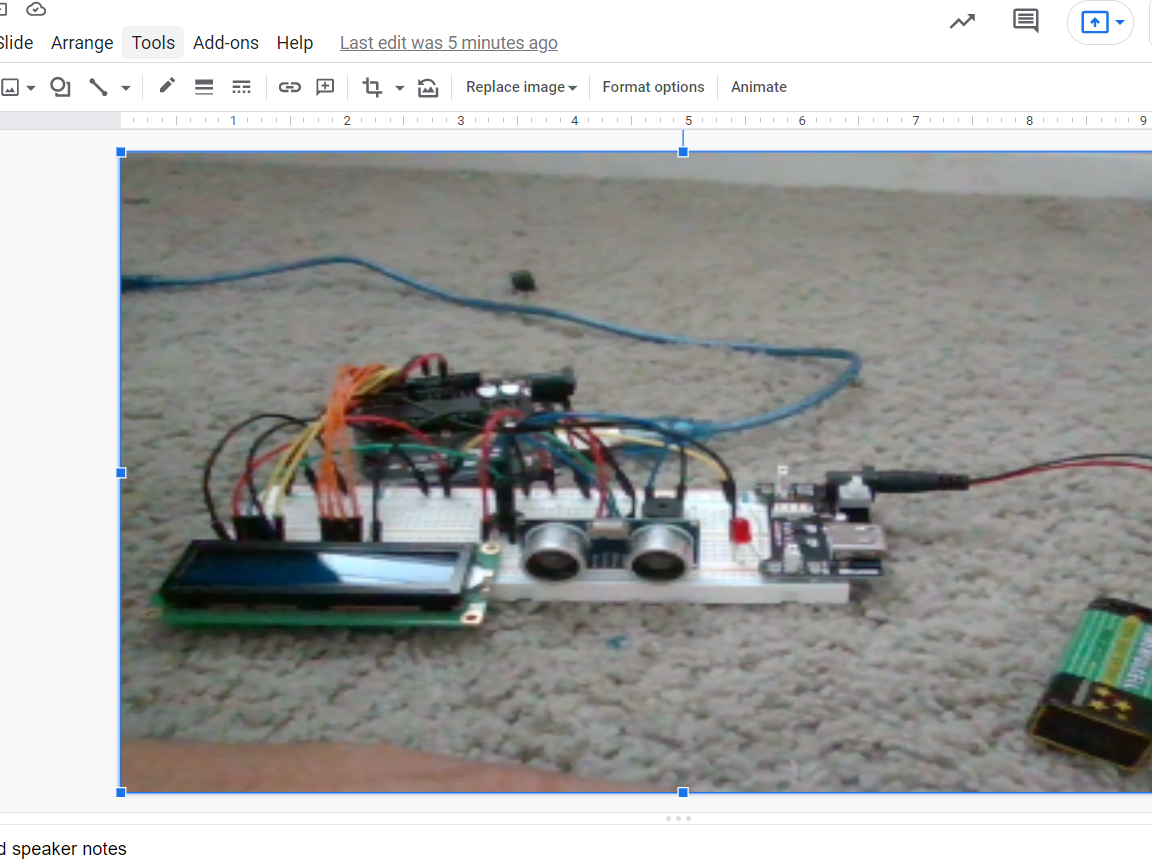

2.Picture
3.How the project works
มีการใช้ Ultrasonic Sensor สำหรับตรวจจับวัตถุ และระยะห่างระหว่างวัตถุนั้นกับ Ultrasonic Sensor จะแสดงผลบนหน้าจอ LCD ในหน่วย Centimeters หากระยะห่างต่ำกว่า 40 Centimeters หลอดไฟ LED จะสว่างขึ้นและ Buzzer จะส่งเสียงแจ้งเตือน มิเช่นนั้น LED จะดับลงและ Buzzer จะไม่ส่งเสียง โดย Ultrasonic Sensor จะทำการตรวจสอบซ้ำอย่างต่อเนื่องและอัปเดตระยะห่างบนหน้าจอ LCD ตลอดเวลา จากนั้นระยะห่างแต่ละค่าจะถูกจัดประเภทลงในกลุ่มใดกลุ่มหนึ่งจากสองเงื่อนไข
4.Video
Code
🔒 ปลดล็อก Code
สนับสนุนเพื่อรับ Source Code หรือแอปพลิเคชันสำหรับโปรเจกต์นี้
