โปรเจกต์ การควบคุม LED ด้วย Arduino Uno และ HC-05 Bluetooth ผ่าน Mobile
Project นี้จะแนะนำวิธีการสร้าง HC-05 Bluetooth Controlled LED โดยใช้ LED ร่วมกับ Mobile ซึ่งเป็นส่วนหนึ่งของ Smart Home Project

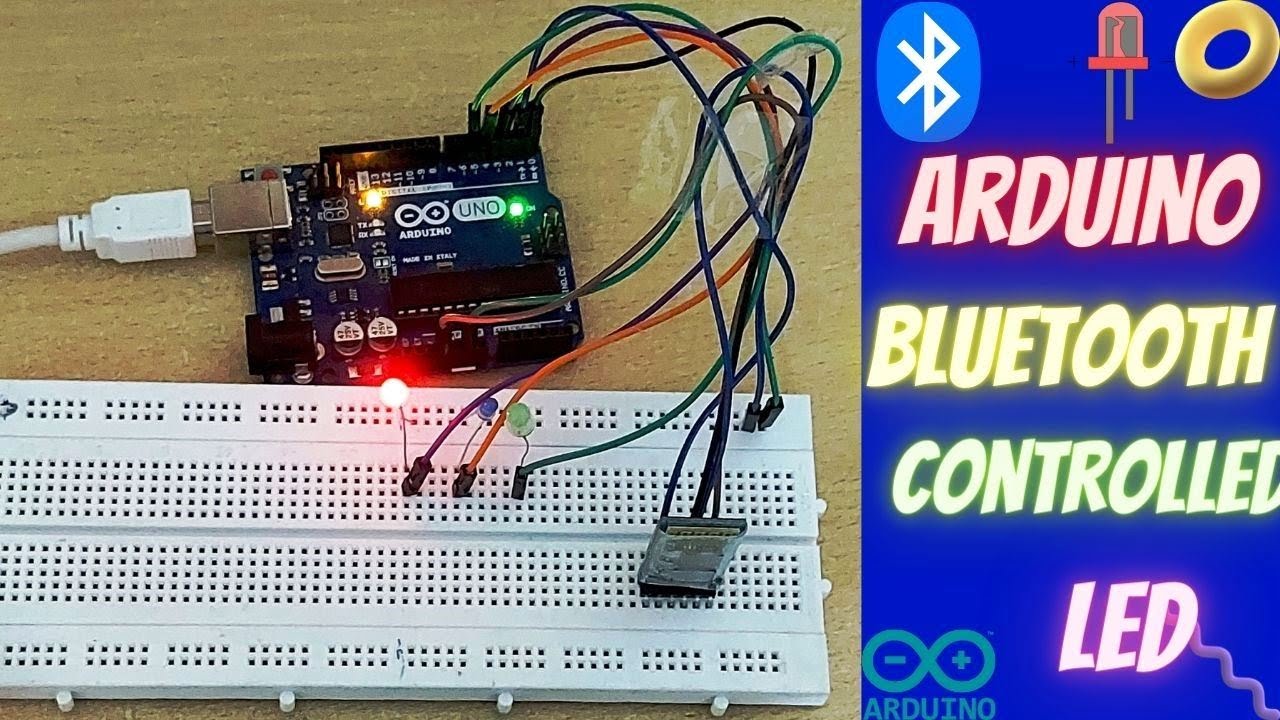

วิดีโอสาธิต
▶ กดเพื่อดูวิดีโอสาธิตโปรเจกต์
22,465 การดู
3 ถูกใจ
รายการอุปกรณ์และเครื่องมือ
1x Arduino UNO
🛒 สั่งซื้อ 1x LED, Blue
🛒 สั่งซื้อ 1x Breadboard (generic)
🛒 สั่งซื้อ 1x 5 mm LED: Green
🛒 สั่งซื้อ 1x Jumper wires (generic)
🛒 สั่งซื้อ 1x 5 mm LED: Red
🛒 สั่งซื้อ 1x HC-05 Bluetooth Module
🛒 สั่งซื้อ แอปพลิเคชันและแพลตฟอร์ม
1x Arduino IDE
เว็บ Official 1x Bluetooth Electronics
ค้นหา Google รายละเอียดและวิธีทำ
ติดตามฉันได้ที่
ด้านล่างนี้คือวิดีโอที่จะแนะนำทุกขั้นตอนในการประกอบและรันโปรเจกต์ไฟจราจรโดยใช้ Arduino สามารถรับชมวิดีโอสาธิตได้ที่นี่
บทนำ
ในโปรเจกต์นี้ ผมจะมาสาธิตวิธีการควบคุม LED 3 ดวง ผ่านสมาร์ทโฟนของคุณด้วยการเชื่อมต่อ Bluetooth
โปรเจกต์นี้จะมีการใช้ Code เล็กน้อยและมีการต่อวงจรที่เรียบง่ายมาก ซึ่งเหมาะสำหรับผู้เริ่มต้น
วิดีโอที่อยู่ถัดไปในหน้านี้จะอธิบายทุกขั้นตอนในการสร้างโปรเจกต์ DIY ควบคุม LED สุดเจ๋งนี้ให้เสร็จสมบูรณ์
โปรเจกต์นี้มีวัตถุประสงค์เพื่อควบคุมการกะพริบของ LED โดยใช้เทคโนโลยีไร้สาย ซึ่งจะใช้เป็นพื้นฐานในการต่อยอดไปสู่โปรเจกต์ Home Automation และโปรเจกต์ระบบอัตโนมัติอื่นๆ อีกมากมาย
หลักการทำงานเบื้องต้น
LED จะได้รับพลังงานจาก Arduino UNO (Board) ซึ่งภายในจะมี Code ที่ถูก Upload ลงบนบอร์ด และเมื่อเริ่มทำงาน คุณสามารถเชื่อมต่อกับ Bluetooth Module (HC-05) ด้วยอุปกรณ์ที่รองรับได้
เมื่อ Upload Code และเชื่อมต่อ Bluetooth เรียบร้อยแล้ว ให้เริ่มกดปุ่มผ่านแอปที่ชื่อว่า Bluetooth Electronics เมื่อคุณกดปุ่ม คุณจะเห็นว่า LED ดวงที่ต้องการตามที่ตั้งค่า Code ไว้สำหรับปุ่มนั้นจะเปิดทำงาน
อ้างอิงจากวิดีโอนี้ ซึ่งมีคำแนะนำทั้งหมดเกี่ยวกับวิธีการสร้างปุ่มในแอปและการใช้งานแอป
การใช้งาน
โปรเจกต์นี้มีประโยชน์หลายอย่าง ดังนี้:-
- คุณจะได้เรียนรู้วิธีการใช้งาน Bluetooth ร่วมกับ Arduino
- เป็นโปรเจกต์ที่มีประโยชน์มากสำหรับผู้ที่กำลังเริ่มต้นศึกษาด้าน Home Automation
- หากคุณเป็นมือใหม่และต้องการควบคุม Arduino ด้วยสมาร์ทโฟน คุณสามารถทำได้โดยใช้วิธีการนี้
- คุณสามารถเปลี่ยน Code และอุปกรณ์ต่างๆ ได้ตามต้องการ และสามารถเขียน Code ตลอดจนควบคุมผ่านสมาร์ทโฟนได้อย่างง่ายดาย
ภาพถ่ายต้นแบบ (Prototype)
การต่อวงจร (Hookup)
การเชื่อมต่อ HC-05
- ต่อ Pin GND (Pin ลบ) ของ HC-05 เข้ากับ Pin GND ของ Arduino
- ต่อ Pin VCC สีแดง (Pin บวก) ของ HC-05 เข้ากับ VCC ของ Arduino
- ต่อ Pin TX (Pin ส่งข้อมูล) ของ HC-05 เข้ากับ Pin RX ของ Arduino
- ต่อ Pin RX ของ HC-05 เข้ากับ Pin TX ของ Arduino
การเชื่อมต่อ LED
- ต่อ Pin GND (Pin ลบ) ของ LED ทุกดวงเข้ากับ Pin GND ของ Arduino
- ต่อ Pin VCC (Pin บวก) ของ LED สีแดงเข้ากับ Pin 3 ของ Arduino
- ต่อ Pin VCC (Pin บวก) ของ LED สีน้ำเงินเข้ากับ Pin 4 ของ Arduino
- ต่อ Pin VCC (Pin บวก) ของ LED สีเขียวเข้ากับ Pin 5 ของ Arduino
การ Upload และการทดสอบ
- คัดลอกหรือดาวน์โหลด Code ที่แนบมากับโปรเจกต์นี้
- ดาวน์โหลดแอปชื่อ Bluetooth Electronics ซึ่งมีให้บริการใน Play Store คลิกที่นี่ เพื่อดาวน์โหลด
- สร้างปุ่มสำหรับควบคุม LED โดยใช้แอป สามารถรับชมวิดีโอวิธีการสร้างปุ่มได้โดย คลิกที่นี่
- เมื่อตั้งค่าเสร็จสิ้น คุณจะสามารถควบคุม (เปิด/ปิด) LED ได้โดยใช้อุปกรณ์ของคุณ
รับชมวิดีโอสาธิต
Code
🔒 ปลดล็อก Code
สนับสนุนเพื่อรับ Source Code หรือแอปพลิเคชันสำหรับโปรเจกต์นี้
