โปรเจกต์ DIY HOMEMADE PIR ALARM SYSTEM ด้วย Arduino
นี่คือ Alarm system อย่างง่ายที่สร้างขึ้นโดยใช้ Buzzer, LED และ Motion detector โดยสามารถหยุด Buzzer ได้ด้วยการกด Button
21,844 การดู
6 ถูกใจ
รายการอุปกรณ์และเครื่องมือ
1x LED (generic)
🛒 สั่งซื้อ 1x Buzzer
🛒 สั่งซื้อ 1x Arduino UNO
🛒 สั่งซื้อ 1x Breadboard (generic)
🛒 สั่งซื้อ 1x Pushbutton switch 12mm
🛒 สั่งซื้อ 1x PIR Sensor, 7 m
🛒 สั่งซื้อ 1x Male/Female Jumper Wires
🛒 สั่งซื้อ 1x Resistor 220 ohm
🛒 สั่งซื้อ แอปพลิเคชันและแพลตฟอร์ม
1x Arduino IDE
เว็บ Official รายละเอียดและวิธีทำ
PIR motion sensor คือเซนเซอร์ที่ตรวจจับความร้อนจากร่างกายของมนุษย์
ขั้นตอน:

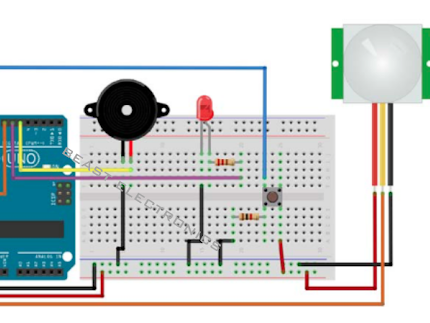

- เชื่อมต่อ +5V และ GND ของ Arduino UNO เข้ากับ breadboard
- สำหรับ LED: เชื่อมต่อ cathode (ขาที่สั้นกว่าของ LED) เข้ากับ ground และต่อ Anode (ขาที่ยาวกว่าของ LED) เข้ากับ resistor ขนาด 330 หรือ 220 ohm จากนั้นเชื่อมต่อขาที่สองของ resistor เข้ากับ pin 6 ของ Arduino ตามที่แสดงใน schematics
- สำหรับ Buzzer: เชื่อมต่อขั้ว Positive เข้ากับ pin 5 ของ Arduino และขั้ว negative เข้ากับ GND
- สำหรับ Button: เชื่อมต่อ button เข้ากับ resistor ขนาด 1Kohm ไปยัง GND และขั้ว Positive จากนั้นเชื่อมต่อปลายอีกด้านเข้ากับ pin 12 ตามที่แสดงใน schematics
- สำหรับ Motion Sensor: เชื่อมต่อ pin +Vcc เข้ากับขั้วบวก (positive), GND เข้ากับขั้ว Ground และ Sensor pin เข้ากับ pin 7 ของ Arduino
การติดตั้งเสร็จสมบูรณ์แล้ว ตอนนี้ให้โหลด Code ใน Arduino IDE แล้วทำการ Upload ลงใน Arduino จากนั้นตรวจสอบค่าที่อ่านได้จาก Serial Monitor ลองขยับมือไปมาที่หน้า sensor และ buzzer ควรจะส่งเสียงดัง
คำแนะนำ: คุณสามารถติดตั้งสัญญาณเตือนนี้ไว้ใกล้กับประตู หากตรวจพบการเคลื่อนไหว buzzer จะส่งเสียงดัง
"ดังนั้นเพื่อนๆถ้าคุณชอบ โปรเจกต์นี้ อย่าลืมกด follow และ like กันนะครับ"
