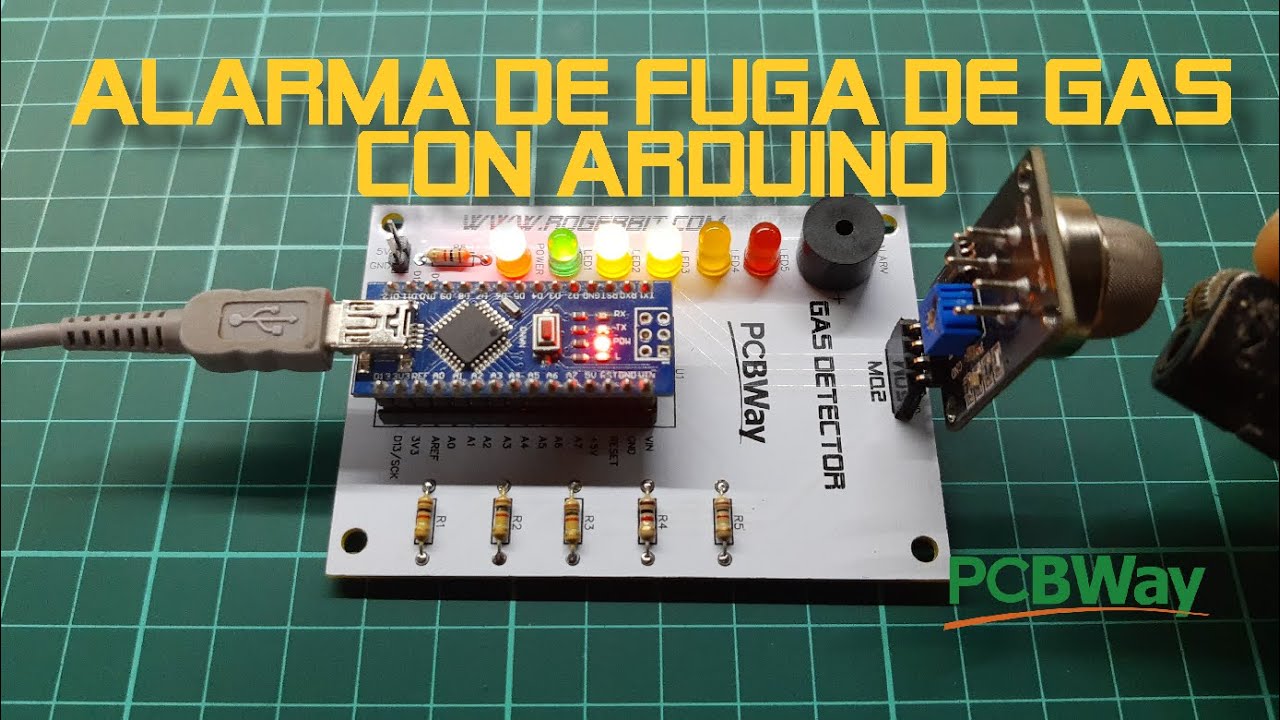

โปรเจกต์ ระบบ Gas leak detector alarm system ด้วย Arduino Nano

ในบทช่วยสอนนี้ เราจะมาดูวิธีการสร้างระบบสัญญาณเตือนตรวจจับแก๊สรั่วด้วย Arduino Nano เราจะได้เห็นรายการ Electronic components ที่ต้องใช้งาน, การประกอบ Circuit, Source code และสุดท้ายเราจะทดสอบการทำงานของระบบ โปรเจกต์นี้เหมาะสำหรับใช้งานในจุดเสี่ยงใกล้บ้านที่มีแก๊ส เช่น ห้องครัว เตาแก๊ส หรือเครื่องทำน้ำอุ่น

Electronic components

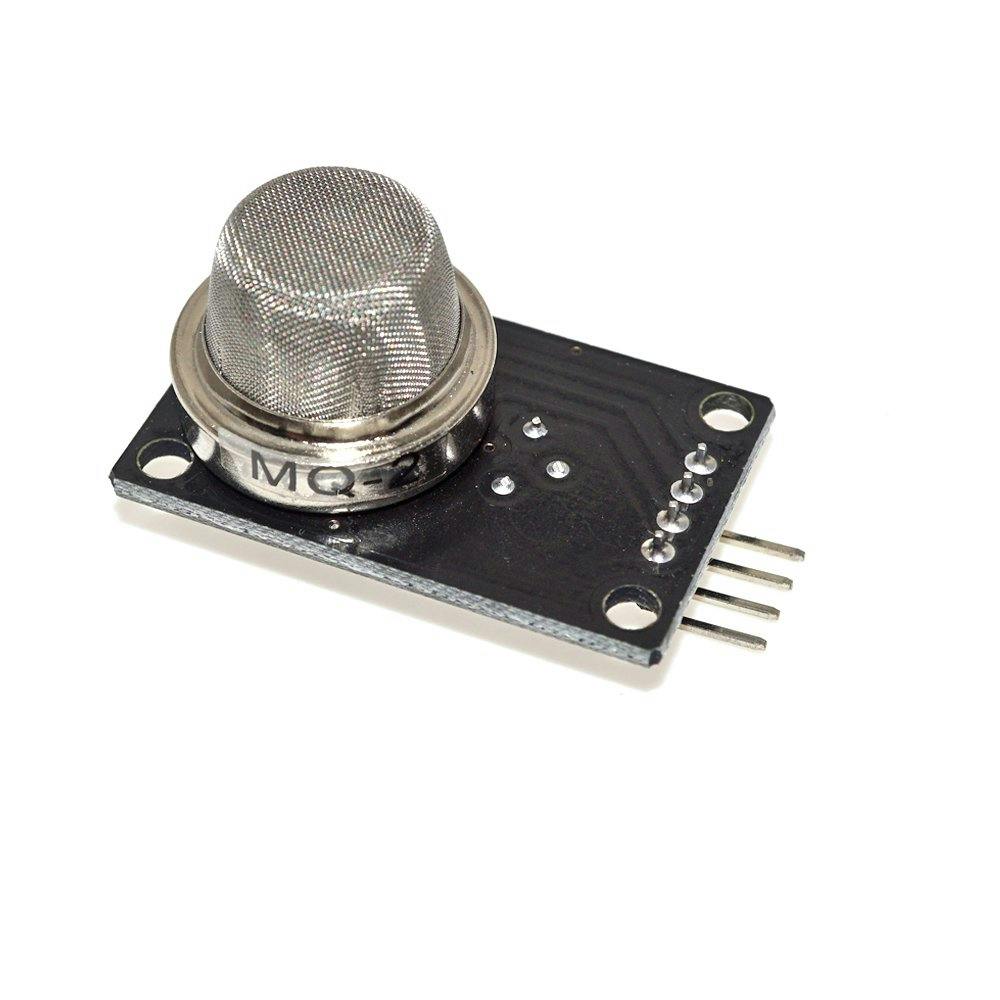

mq2 gas sensor

Pin-Out gas sensor Mq-2

Datasheet sensor MQ-2

Download–> MQ-2

Gas sensor (MQ2) มีประโยชน์สำหรับการตรวจจับแก๊สรั่ว (ทั้งในบ้านและในอุตสาหกรรม) สามารถตรวจจับ LPG, i-butane, methane, alcohol, hydrogen, smoke และอื่นๆ ด้วยคุณสมบัติ Fast response time ทำให้สามารถดำเนินการป้องกันได้โดยเร็วที่สุด นอกจากนี้ยังสามารถปรับความไว (Sensitivity) ได้ด้วย Potentiometer (Digital pin)

TECHNICAL SPECIFICATIONS

Operating Voltage: 5V DC, Fast response และ High sensitivity, Detection range: 300 ถึง 10000 ppm, Characteristic gas: 1000ppm, Isobutane, Sensing resistance: 1KΩ 50ppm Toluene 20KΩ in, Response time: ≤ 10s, Recovery time: ≤ 30s, Working temperature: -20 ℃ ~ +55 ℃, Humidity: ≤ 95% RH, Ambient oxygen content: 21%, ใช้กระแสไฟน้อยกว่า 150mA ที่ 5V

APPLICATIONS

Gas LeakDetector Industrial Gas Detector (เครื่องตรวจจับแก๊สรั่วในงานอุตสาหกรรม)

Arduino nano

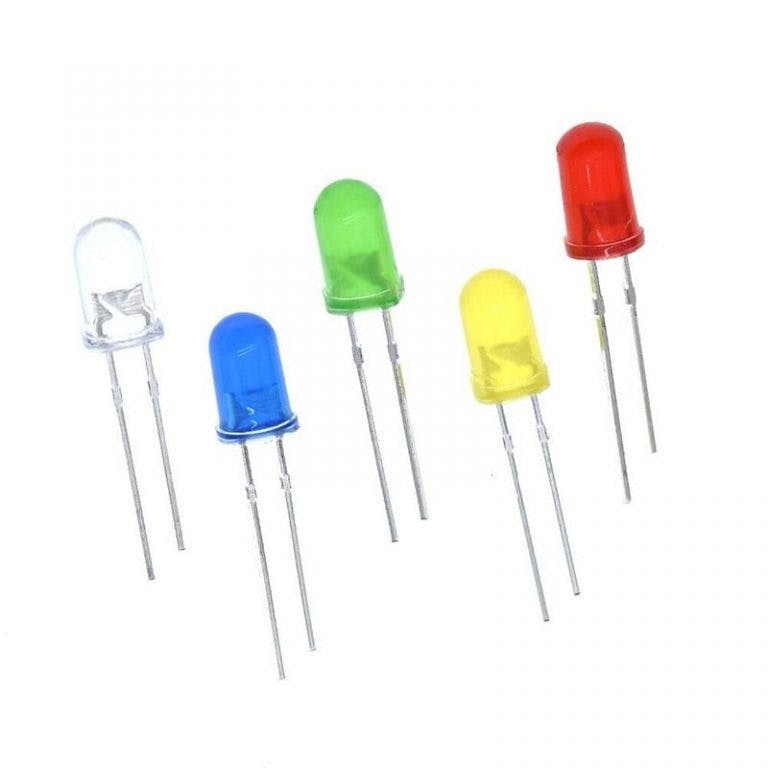

LED diodes ขนาด 5mm จำนวน 6 ตัว หลากสี

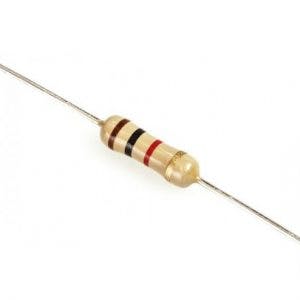

Resistors ขนาด 1 Kohm จำนวน 6 ตัว

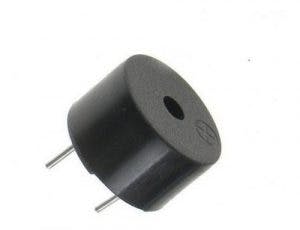

Buzzer ขนาด 5 volt จำนวน 1 ตัว

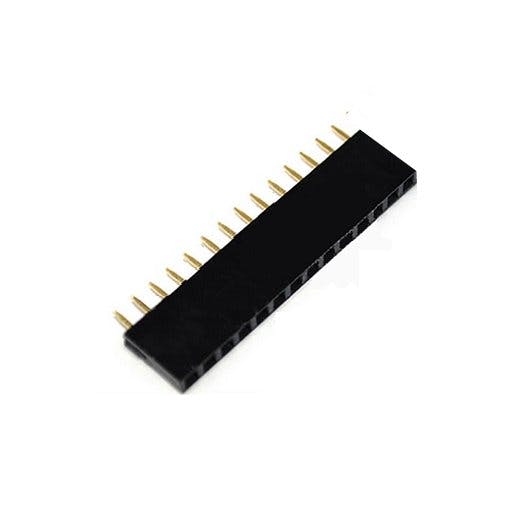

Female pins (รวมทั้งหมด 4 pins)

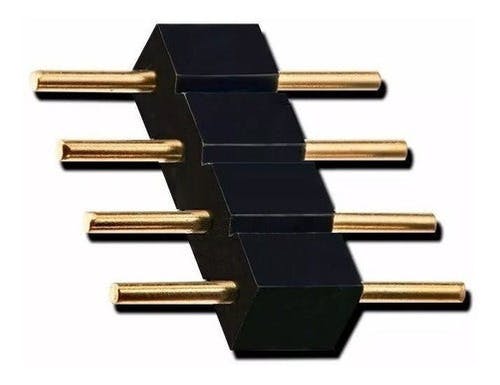

Male pins (รวมทั้งหมด 2 pins)

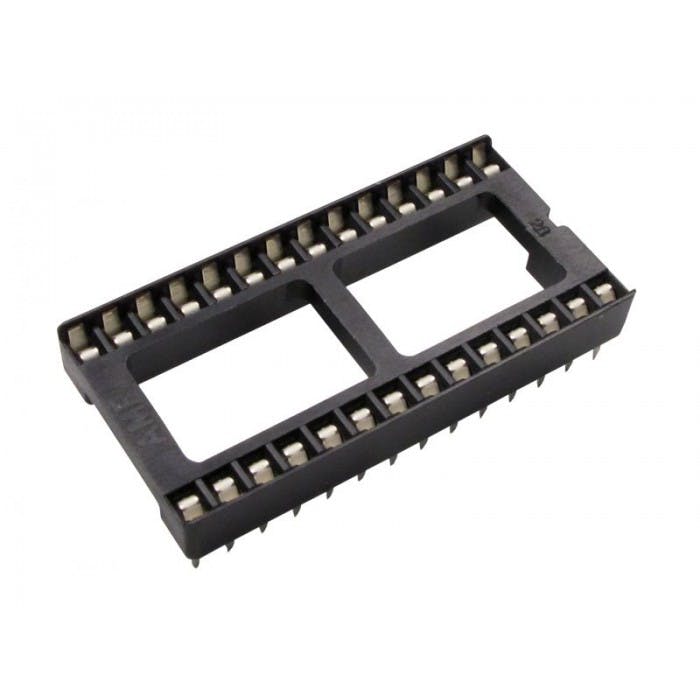

Socket สำหรับ Arduino nano

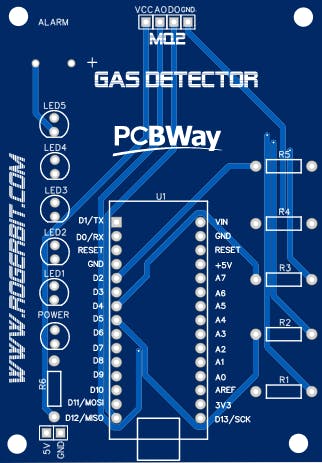

PCB

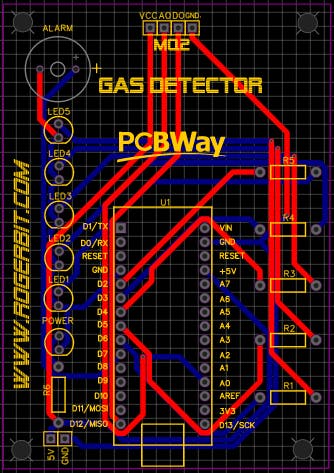

ดาวน์โหลด Gerber file –> Gerber_GAS_METER_MQ-2

Circuit
