โปรเจกต์ การควบคุม HVAC สำหรับรถยนต์
การควบคุม HVAC ของรถยนต์ (หรือ vehicle อื่นๆ) ผ่าน Nextion touch และ Arduino UNO
วิดีโอสาธิต

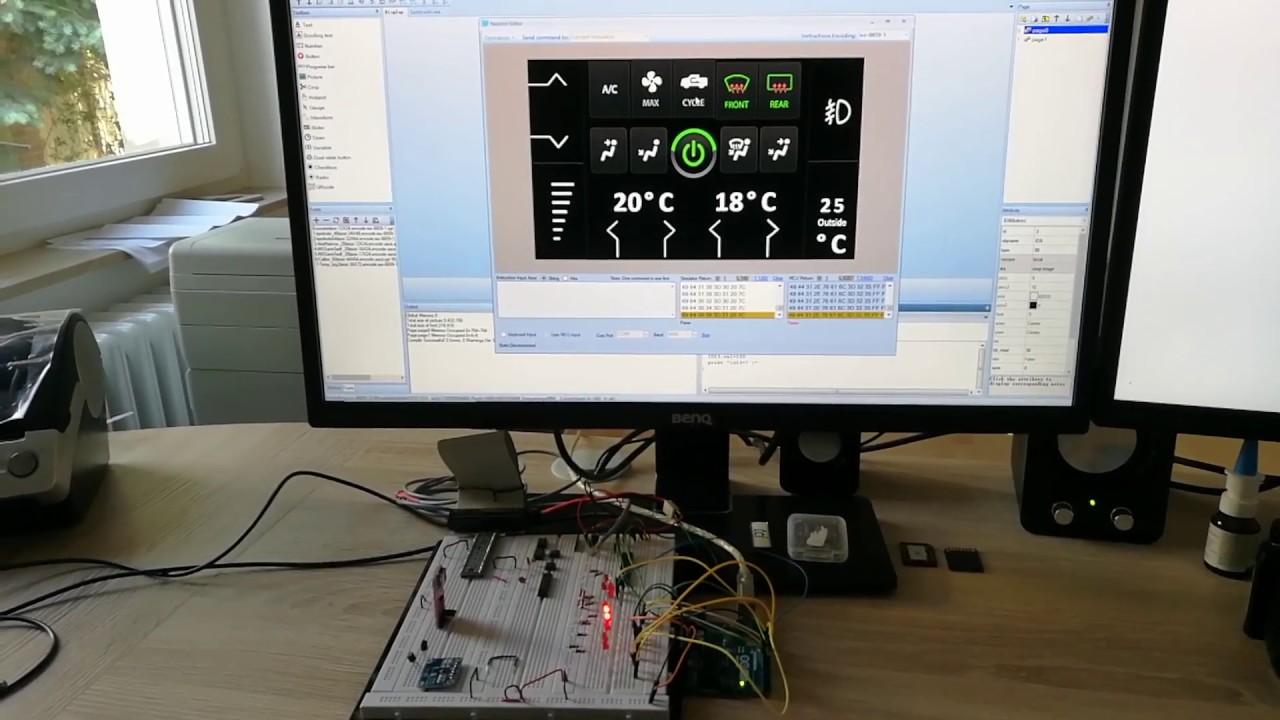

▶ กดเพื่อดูวิดีโอสาธิตโปรเจกต์
30,614 ถูกใจ
รายการอุปกรณ์และเครื่องมือ
1x Arduino UNO
🛒 สั่งซื้อ 1x Nextion NX8048T070 - Generic 7.0" HMI TFT LCD Touch Display
- 1x Soldering iron (generic)
- รายละเอียดและวิธีทำ
เพื่อนของผมคนหนึ่งกำลังมองหาวิธีเจ๋งๆ ในการควบคุมระบบ HVAC (การทำความร้อน, การระบายอากาศ, การปรับอากาศ) ในรถของเขาผ่าน Touchscreen และ Arduino ไอเดียนี้ได้รับแรงบันดาลใจมาจากโปรเจกต์เก่าของผมเกี่ยวกับ การควบคุมภายในของรถสเตรทช์ลิมูซีน, แต่ต้องการให้มีขนาดเล็กลงและใช้งานได้ง่ายขึ้น
สำหรับโปรเจกต์นี้ ผมเลือกใช้ Nextion Touchscreen อีกครั้ง และเชื่อมต่อเข้ากับ Arduino UNO โดยตรง รูปภาพและข้อมูลอื่นๆ ทั้งหมดของ GUI จะถูกเก็บไว้ในตัว Nextion Touch เอง ซึ่งการเชื่อมต่อ Touchscreen เหล่านี้เข้ากับ Microcontroller (ในที่นี้คือ Arduino) ผ่าน UART นั้นทำได้ง่ายมาก
ด้าน Hardware นั้นเรียบง่ายมาก ในโปรเจกต์ของเรานั้น Hardware ถูกประกอบขึ้นโดยเพื่อนของผม แต่คุณสามารถปรับเปลี่ยน Source code และเริ่มจากการเชื่อมต่อ Relay shield แบบง่ายๆ เพื่อเปิด-ปิดระบบปรับอากาศและการระบายอากาศได้ ในตัวอย่างนี้ เราได้เชื่อมต่อ 1wire Temperature Sensors จำนวน 3 ตัวเข้ากับ Arduino (ภายนอก, ภายในฝั่งขวา, ภายในฝั่งซ้าย) เพื่อวัดอุณหภูมิที่จำเป็นทั้งหมดสำหรับการควบคุม HVAC
วิดีโอการทดสอบ - ลองสังเกตไฟ LED ที่เกี่ยวข้องด้านล่างนี้ดูครับ
มอเตอร์ของการระบายอากาศสามารถควบคุมได้ผ่าน PWM บน Port D9....
Code
🔒 ปลดล็อก Code
สนับสนุนเพื่อรับ Source Code หรือแอปพลิเคชันสำหรับโปรเจกต์นี้
