นี่คือ tutorial สำหรับ Wifi Arduino thermometer แบบง่ายๆ เราจะวัด temperature ด้วย thermistor, แสดงผลบน matrix LED display, ส่งข้อมูลไปยัง platform 2MINLOG และ plot ผลลัพธ์ที่ยอดเยี่ยม
- เชื่อมต่อ thermistor เข้ากับขา 5V และ A0
- เชื่อมต่อ ตัวต้านทาน (resistor) 2 kOhm เข้ากับขา A0 และ GND
มีส่วนประกอบสำคัญ 3 ส่วนใน Code:
1. Thermometer:
- คำนวณค่าจากระดับสัญญาณ Arduino ให้เป็นอุณหภูมิโดยใช้วิธี least square regression
2. WiFi/networking:
- เชื่อมต่อกับเครือข่าย WiFi ของคุณ
- สร้างการเชื่อมต่อแบบ http/https ไปยัง server
- ส่งข้อมูลผ่าน URL

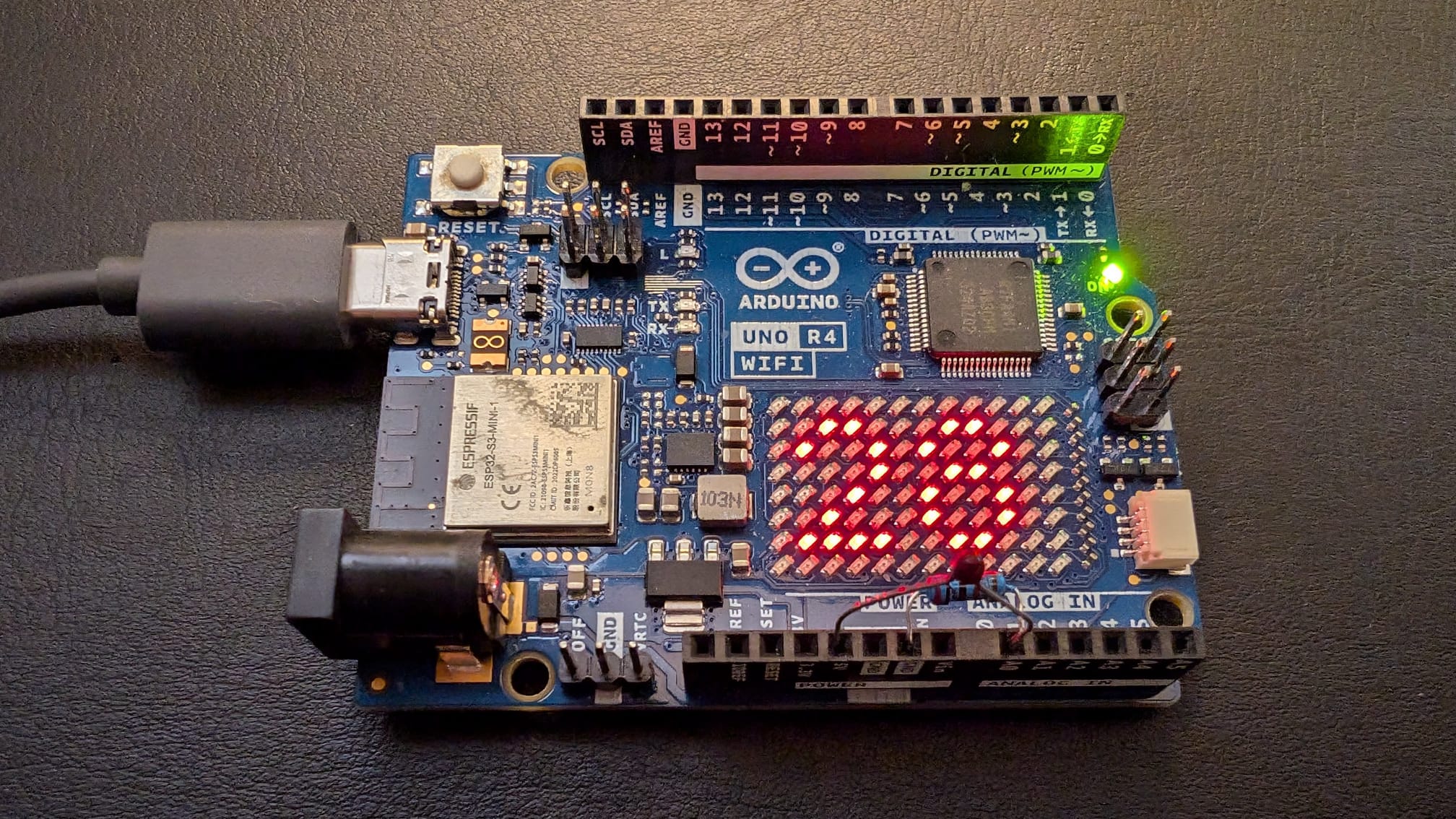

3. หน้าจอ LED matrix บนบอร์ด
- แสดงผลลัพธ์บน matrix และแสดงข้อความแบบเลื่อน
Code ของ Arduino อยู่ที่ นี่
- Login เข้าสู่ระบบ 2MINLOG
- ตั้งค่า dataset (คุณต้องใส่ค่า secret string ลงใน Arduino)

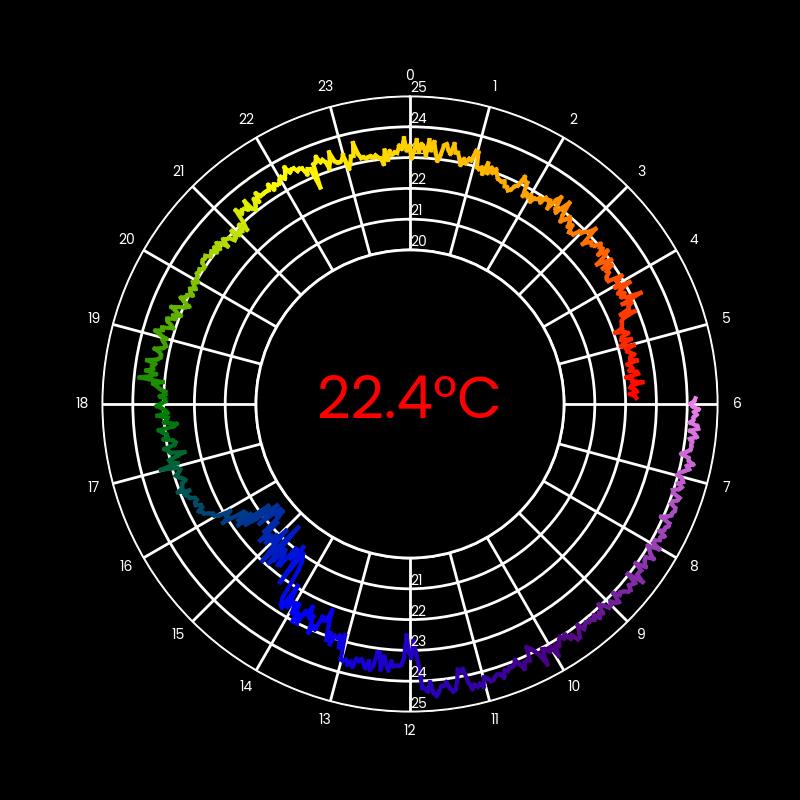

- ตั้งค่ากราฟ
Code Python สำหรับกราฟอยู่ที่ นี่
คุณต้องทำการ calibrate ระบบ เช่น การเปรียบเทียบระดับแรงดันไฟฟ้า (voltage) กับค่าอุณหภูมิ โดยทำการวัดค่าอุณหภูมิที่ร้อน, เย็น และอุณหภูมิห้องด้วยเทอร์โมมิเตอร์อ้างอิง จากนั้นปรับค่าใน array temperature[] และ levels[] ใน Arduino code
เมื่อเสร็จแล้ว คุณสามารถแสดงกราฟเป็นหน้า home page หรือใช้งานผ่านอุปกรณ์อื่นๆ เช่น แท็บเล็ต Android เครื่องเก่า
(หากคุณไม่ต้องการใช้แพลตฟอร์ม 2MINLOG คุณสามารถตั้งค่า local server เองได้ โดยดู Code ได้ที่ นี่ )
คำแนะนำแบบทีละขั้นตอน (Step-by-step) อยู่ที่ นี่
