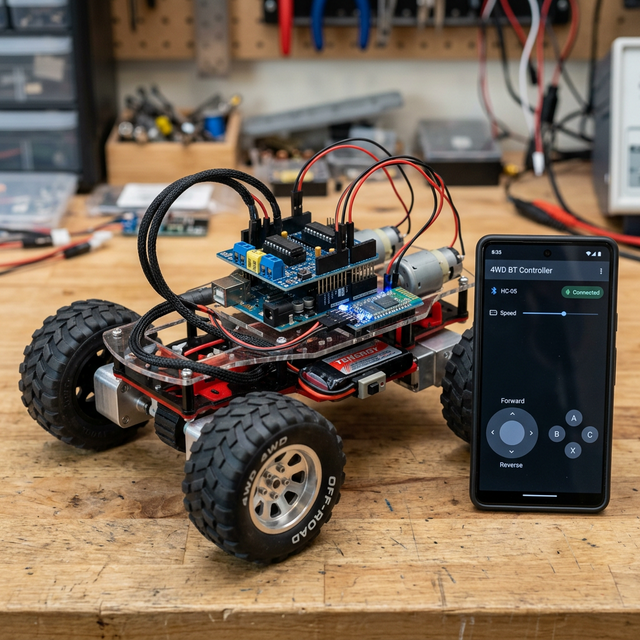

การเคลื่อนที่แบบไร้สาย: รถบังคับวิทยุ Bluetooth
รถควบคุมด้วย Bluetooth เป็นหนึ่งในโปรเจกต์ที่น่าตื่นเต้นที่สุดสำหรับทุกคนที่ก้าวข้ามอิเล็กทรอนิกส์พื้นฐานไปแล้ว โปรเจกต์นี้รวมการขับเคลื่อนมอเตอร์, การสื่อสารไร้สาย และการทำงานร่วมกับสมาร์ทโฟนเข้าไว้ด้วยกัน เพื่อสร้างโปรเจกต์หุ่นยนต์ที่สนุกและโต้ตอบได้
หลักการทำงาน
รถคันนี้ใช้ HC-05 Bluetooth module เพื่อสร้าง serial bridge ระหว่างสมาร์ทโฟนของคุณกับ Arduino คุณสามารถใช้แอปควบคุม RC Bluetooth มาตรฐานใดก็ได้ (มีให้ใช้งานบน Android และ iOS)
- สัญญาณ: เมื่อคุณกดทิศทางบนแอป แอปจะส่ง character เฉพาะ (เช่น 'F' สำหรับเดินหน้า, 'R' สำหรับเลี้ยวขวา) ผ่าน Bluetooth
- การรับ: HC-05 จะรับ character นั้นและส่งต่อไปยัง serial pin ของ Arduino
- การทำงาน: Arduino จะแปลคำสั่งและสั่งงาน L293D or L298N motor driver ให้เคลื่อนที่ DC motors ไปในทิศทางที่ต้องการ
ส่วนประกอบฮาร์ดแวร์
- Arduino Uno: สมองที่ประมวลผลคำสั่งไร้สาย
- HC-05 Bluetooth Module: ลิงก์สำหรับการสื่อสารไร้สาย
- L293D or L298N Motor Driver: ตัวเชื่อมต่อระหว่าง Arduino ที่ใช้พลังงานต่ำกับมอเตอร์ที่ใช้พลังงานสูง
- DC Motors and 4WD/2WD Chassis: โครงสร้างกลไกของรถ
- 7.4V or 9V Battery: สิ่งสำคัญที่ช่วยจ่ายกระแสไฟฟ้าที่เพียงพอสำหรับมอเตอร์
เคล็ดลับการแก้ไขปัญหา
หากรถของคุณไม่เคลื่อนที่:
- พลังงาน: ตรวจสอบให้แน่ใจว่ามอเตอร์ของคุณมีแหล่งจ่ายไฟแยกต่างหากจาก Arduino แบตเตอรี่ 9V มักจะหมดเร็ว; แบตเตอรี่ Li-ion (18650) แนะนำเพื่อประสิทธิภาพที่ดีกว่า
- สถานะ Bluetooth: ตรวจสอบรูปแบบการกะพริบบน HC-05 การกะพริบช้าๆ มักจะหมายความว่าพร้อมสำหรับการจับคู่ (pair) ในขณะที่แสงนิ่งหมายความว่าเชื่อมต่อแล้ว

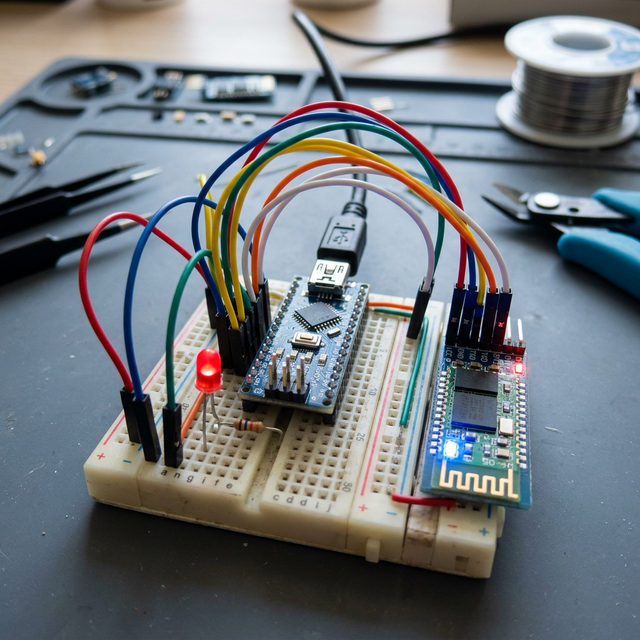

- การสลับ RX/TX: โปรดจำไว้ว่า pin TX ของ HC-05 จะเชื่อมต่อกับ pin RX ของ Arduino และ RX จะเชื่อมต่อกับ TX
