🎧 ตัวเครื่องเล็กจิ๋วแต่แจ๋วเครื่องนี้มาพร้อมปุ่มกด 5 ปุ่ม: เล่น/หยุด, ถัดไป, ย้อนกลับ, เพิ่มเสียง, ลดเสียง และหน้าจอ OLED ที่จะทำให้เพลงของน้องมีชีวิตชีวาขึ้นมาเลย! หน้าจอจะแสดงไอคอนสถานะการเล่น พร้อมอนิเมชั่นเทปคาสเซ็ตสไตล์เรโทรที่ขยับตามการกดเล่น/หยุด รวมถึงข้อมูลเพลง 🎶 แบบละเอียด: เลขเพลง, ชื่อเพลง, เวลาที่เล่นไปแล้ว และระดับเสียง
🛠️ วิธีเซ็ตอัพ
- ดาวน์โหลดไลบรารี
vs1053_avr_renesas_unoแล้วเพิ่มลงใน Arduino IDE ของน้องซะ - เปิดส่วน Examples แล้วเลือกไฟล์
portable_mp3_player_UNO_R4.ino - อัพโหลดสเก็ตช์นี้ลงไปในบอร์ด Arduino UNO R4 WiFi หรือ Minima ของน้อง

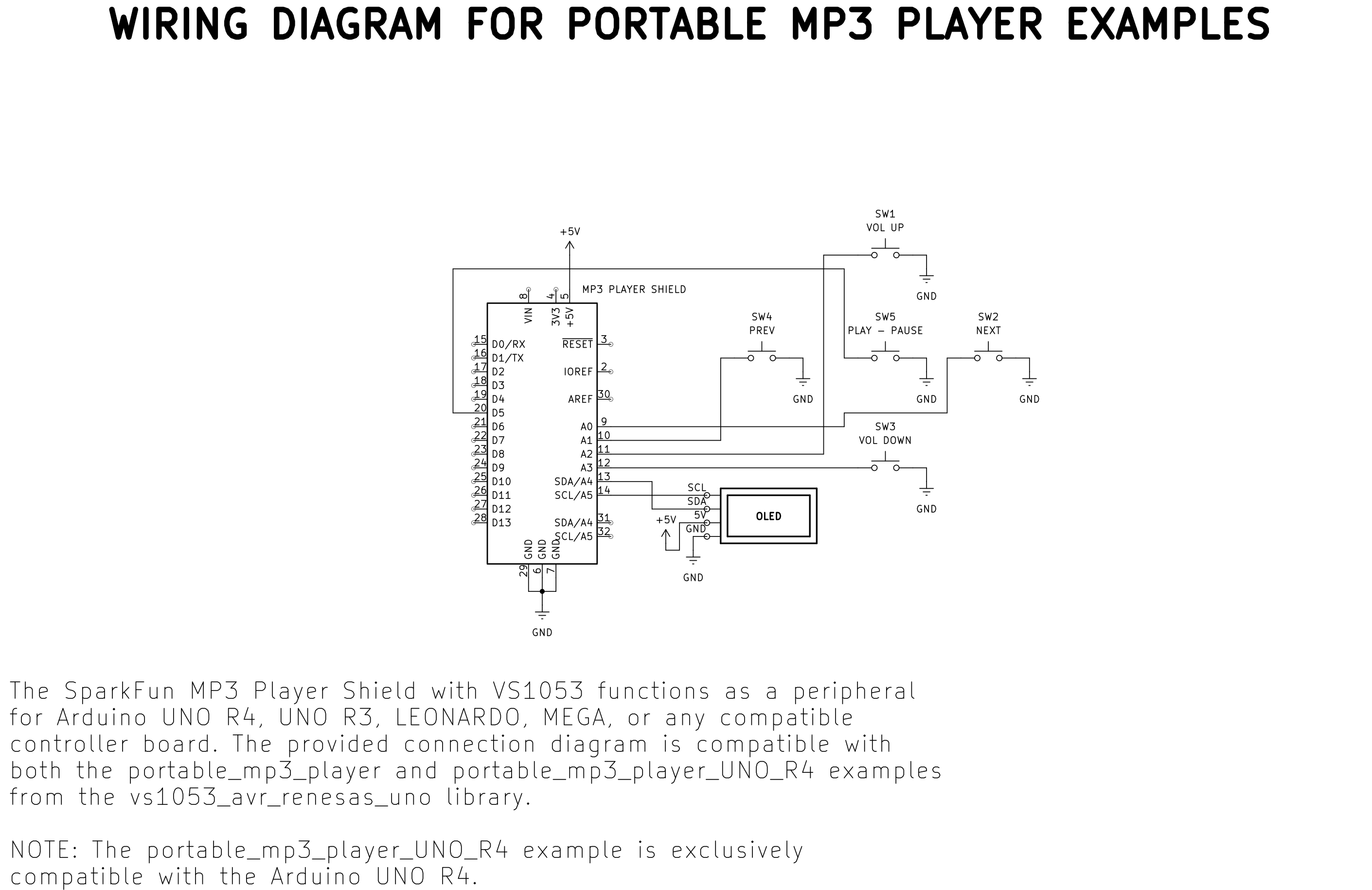

- ต่อ SparkFun MP3 shield , จอ OLED และปุ่มกดต่างๆ ตามแผนภาพด้านล่างนี้เลย
⚠️ เตรียมการ์ด SD ให้พร้อม

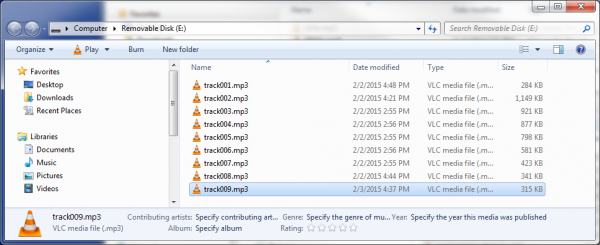

ไลบรารี SdFat ใช้รูปแบบชื่อไฟล์แบบคลาสสิค 8.3: ตัวอักษรไม่เกิน 8 ตัว ตามด้วยจุด และนามสกุล 3 ตัว (เช่น track001.mp3 ) อย่าใช้ชื่อยาวๆ แบบ MyMusicPlaylist.mp3 นะ มันจะไม่ทำงาน
- วางไฟล์ MP3 ของน้องไว้ที่ root ของการ์ด SD โดยตรง (ห้ามใส่โฟลเดอร์)
- ฟอร์แมตการ์ดเป็น FAT16 หรือ FAT32 เพื่อให้แน่ใจว่าทำงานร่วมกับไลบรารีและฮาร์ดแวร์ได้
⚠️ ข้อควรรู้เรื่องความเข้ากันได้
โปรเจคนี้เป็น Exclusive สำหรับ Arduino UNO R4 เท่านั้น เพราะมันใช้สถาปัตยกรรม ARM ที่ทรงพลัง มันจัดการงานเหล่านี้ได้อย่างสบายๆ:
- ถอดรหัสและเล่นไฟล์เสียงด้วยชิป VS1053 ผ่านการควบคุมแบบ SPI
- เข้าถึงการ์ด SD ผ่านการสื่อสาร SPI ความเร็วสูง
- ควบคุมจอ OLED ผ่านอินเตอร์เฟซ I2C
นี่แหละที่ทำให้อนิเมชั่น UI ลื่นไหลและการเล่นเพลงตอบสนองดี
ตัวอย่างอื่นๆ ในไลบรารีนี้รองรับทั้ง UNO R4 และบอร์ด AVR แบบคลาสสิค (UNO R3, MEGA R3, Leonardo) ตัวอย่างเช่น สเก็ตช์ portable_mp3_player.ino ใช้การต่อสายแบบเดียวกัน แต่มี UI แบบง่ายๆ ที่ไม่มีอนิเมชั่น — เหมาะกับบอร์ดที่ทรัพยากรจำกัดมากกว่า
🛠️ ล้วงลึก / วิเคราะห์เทคนิค
หัวใจหลักของโปรเจคนี้คือ ชิปถอดรหัส MP3 VS1053 บน SparkFun shield เจ้าชิปตัวนี้เป็นโปรเซสเซอร์เสียงเฉพาะทางที่รับหน้าที่ถอดรหัสไฟล์ MP3 อันซับซ้อนไว้ให้ ทำให้ CPU หลักของ Arduino ว่างขึ้นมาควบคุม UI, ระบบไฟล์ และอนิเมชั่น Arduino สื่อสารกับ VS1053 ผ่าน SPI (Serial Peripheral Interface) เพื่อส่งคำสั่งและสตรีมข้อมูล MP3 ดิบๆ พร้อมกันนั้น Arduino ก็ใช้ช่อง SPI อีกช่องนึงเพื่ออ่านไฟล์ MP3 จาก การ์ด SD ด้วยความเร็วสูง ส่วนโปรโตคอล I2C (Inter-Integrated Circuit) ถูกใช้เพื่อขับ จอ OLED โดยส่งข้อมูลกราฟิกสำหรับอนิเมชั่นเทปคาสเซ็ตเรโทรและข้อมูลเพลง การทำงานแบบหลายโปรโตคอลนี้ถูกจัดการอย่างมีประสิทธิภาพโดยโปรเซสเซอร์ ARM Cortex-M4 32-bit อันทรงพลังของ UNO R4 ซึ่งจำเป็นมากสำหรับการรักษาอนิเมชั่นให้ลื่นไหลไปพร้อมกับการเล่นเสียงที่ไม่สะดุด
