ENGLISH VERSION

━━━━━━━━━

STORY

ฉันคิดมานานแล้วว่าคงจะดีถ้าได้สร้างลูกเต๋าดิจิทัลอเนกประสงค์ แต่โปรเจกต์นี้ก็ไม่เคยสำเร็จสักที วันเกิดที่กำลังจะมาถึงของเพื่อนร่วมงานที่ชื่นชอบบอร์ดเกมเป็นแรงจูงใจที่ดีที่จะเริ่มต้นทำให้มันเป็นจริง หลังจากเขียนแนวคิดลงบนกระดาษ ก็ชัดเจนว่านี่จะเป็นโปรเจกต์ที่มีหลายเวอร์ชัน: การปรับปรุง Hardware และ Software คาดว่าจะเกิดขึ้นในอนาคต และกล่องที่พิมพ์ด้วย 3D ก็น่าจะได้รับการปรับเปลี่ยนบางอย่างด้วยเช่นกัน ปัจจุบันโปรเจกต์นี้คือเวอร์ชัน 1.0

INTRODUCTION

คุณสมบัติ (v.1.0):

1. การทอยลูกเต๋า 1 ลูก
2. การทอยลูกเต๋า 2 ลูก
3. การสร้างตัวเลขสุ่มตั้งแต่ 1 ถึง 100 และตั้งแต่ 1 ถึง 9999
4. เล่นเอฟเฟกต์เสียง 'Winner' และ 'Loser' เมื่อทอยลูกเต๋า 1 ลูกแล้วได้เลข 1 หรือ 6
5. เล่นเอฟเฟกต์เสียง 'Winner' และ 'Loser' เมื่อทอยลูกเต๋า 2 ลูกแล้วได้เลข 2 หรือ 12
6. ตัวเลือกเพื่อเปิดและปิดสัญญาณเสียง
7. หลังจากการทอยลูกเต๋าและการสร้างตัวเลข คุณสามารถตั้งค่าได้ว่าการควบคุมจะกลับไปยังรายการเมนูโดยอัตโนมัติ หรือคงอยู่ในรายการเมนูนั้น (การออกอัตโนมัติ)
8. หากเปิดใช้งานการออกอัตโนมัติ คุณสามารถตั้งค่าเวลา (milliseconds) ที่การออกจากเมนูหรือการกลับไปยังเมนูควรเกิดขึ้นได้

โปรเจกต์นี้แบ่งออกเป็น 3 ส่วน:

1. กล่องที่พิมพ์ด้วย 3D
2. Hardware
3. Software

3D PRINTED BOX

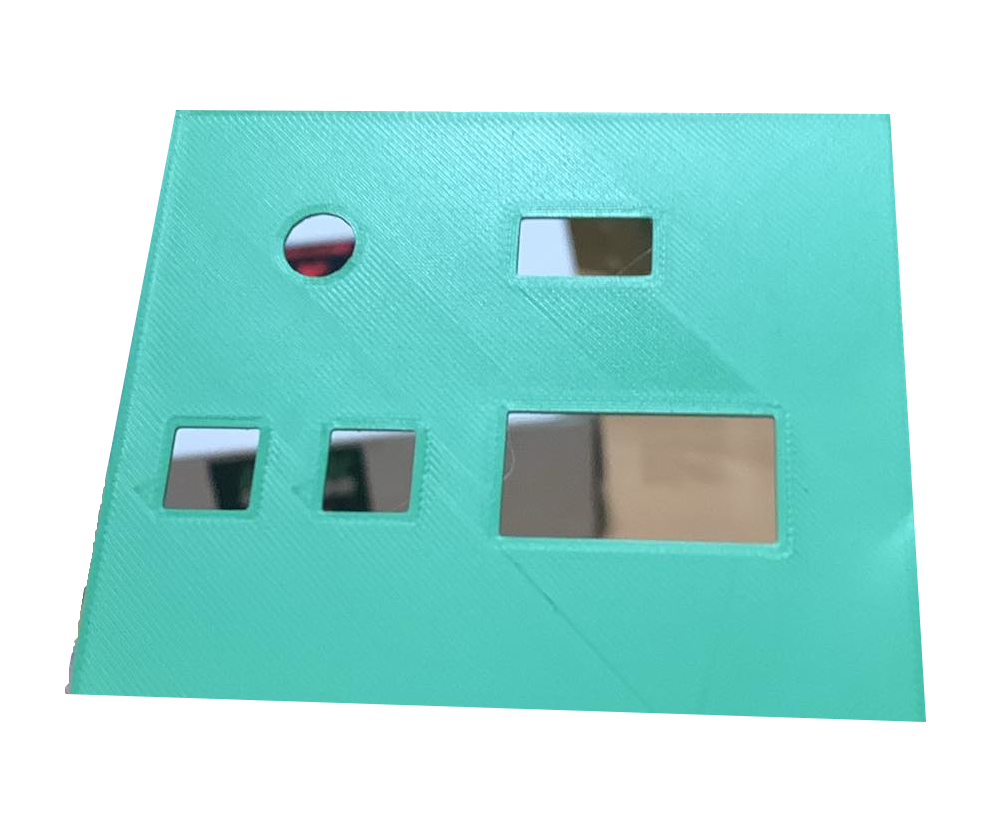

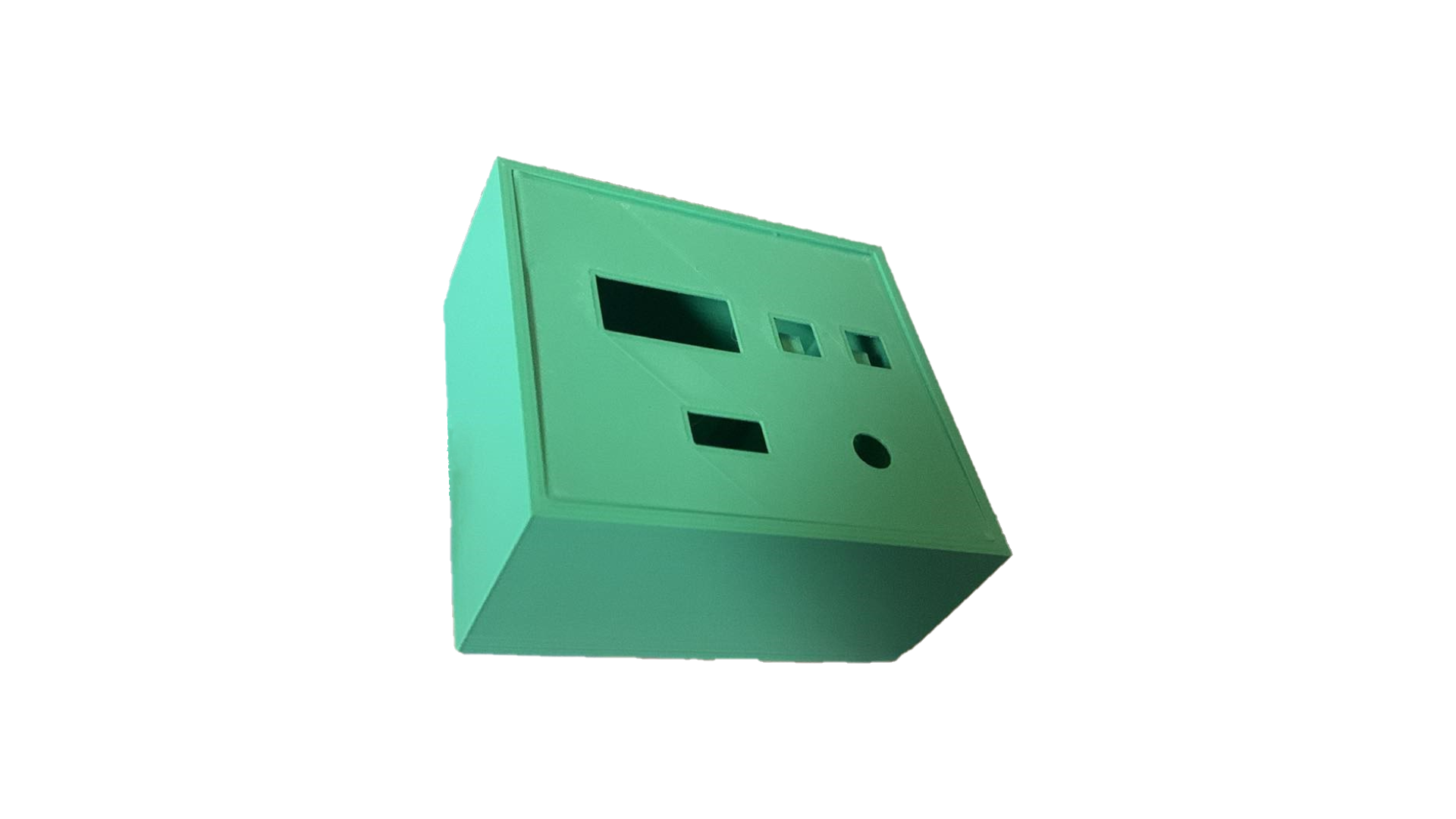

ปัจจุบันฉันไม่มีเครื่องพิมพ์ 3D และทักษะการออกแบบที่จะใช้มันได้ ดังนั้นฉันจึงขอให้เพื่อนร่วมงานอีกคน (keresztpapa ) ผู้ที่มีความเชี่ยวชาญในด้านนี้มาช่วยออกแบบและพิมพ์กล่องลูกเต๋าดิจิทัลของฉัน มันถูกออกแบบใน Shapr3D และพิมพ์ด้วยเครื่องพิมพ์ 3D Creality Ender 3 V2 Neo ส่วนบนของกล่องสามารถถอดเข้าออกได้ มีตัวรองรับที่พิมพ์ด้วย 3D จำนวน 2 ชิ้น และมีช่องบนฝาสำหรับ Hardware ที่จำเป็นทั้งหมด

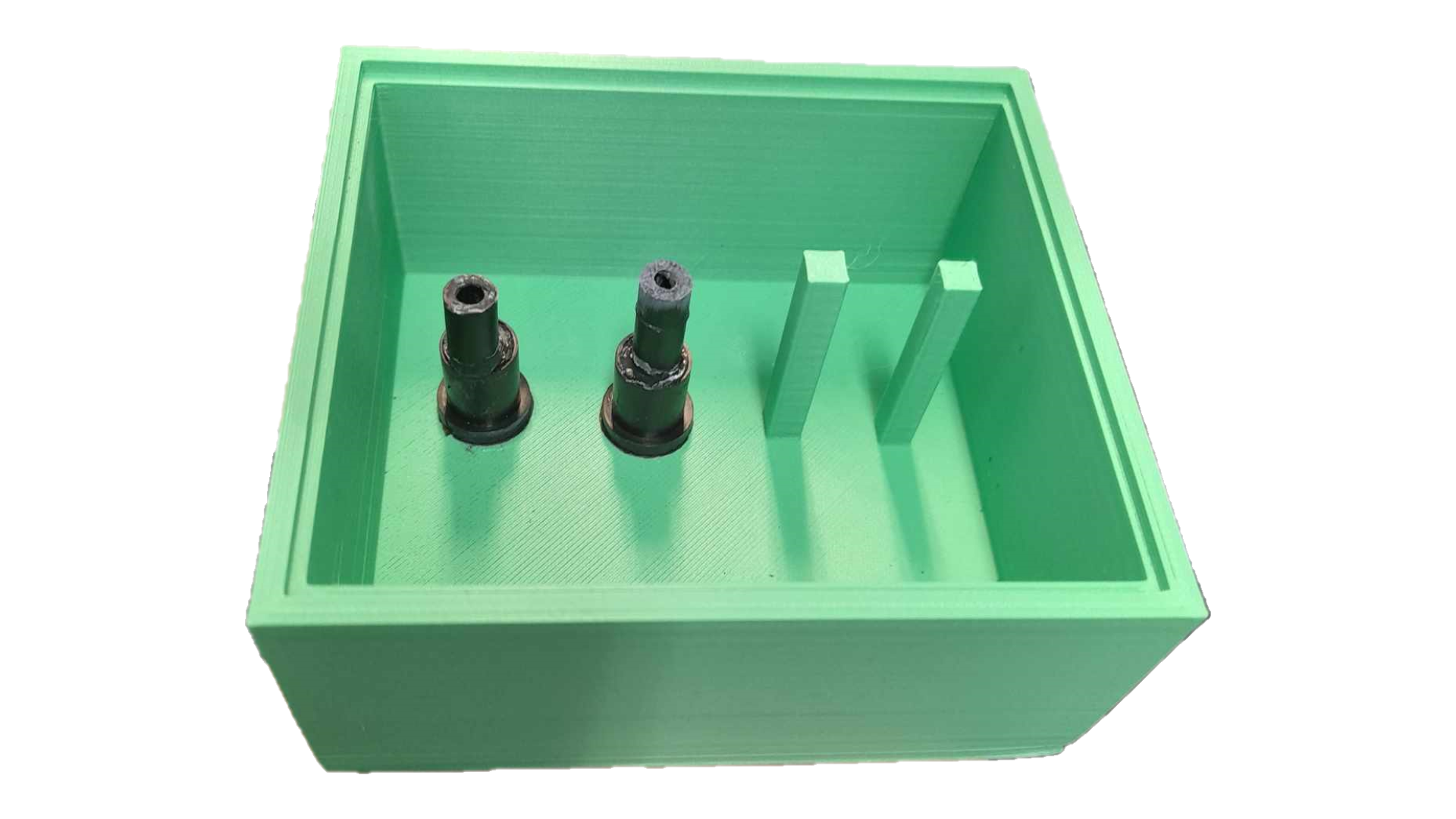

หลังจากการพิมพ์ ระหว่างขั้นตอนการทดลองประกอบ พบว่าจอแสดงผลจะต้องใช้ตัวรองรับที่พิมพ์ด้วย 3D สองชิ้น ในที่นี้ฉันไม่ต้องการที่จะพิมพ์มัน ดังนั้นตัวรองรับทั้งสองชิ้นนี้จึงถูกติดตั้งเพิ่มเติมโดยการติดกาว

ที่ใส่แบตเตอรี่ 9V ถูกติดกาวเข้ากับด้านข้างของกล่อง โดยสายไฟสองเส้น (9V, GND) ก็ร้อยผ่านช่องที่สร้างขึ้น (พิมพ์ด้วย 3D) ภายในกล่องเช่นกัน

,,

HARDWARE

โครงสร้าง Hardware ในเวอร์ชัน 1.0 นี้ประกอบด้วยอุปกรณ์ดังต่อไปนี้:

1. Arduino Nano
2. แบตเตอรี่ 9V และที่ยึดแบตเตอรี่
3. สวิตช์สไลด์แบบ 2 ตำแหน่ง S6P แบบปิด (6 หน้าสัมผัส, DPDT, ON-ON)
4. โมดูลจอแสดงผลดิจิทัล TM1637 4-digit 7-segment
5. ปุ่มกด 12x12 จำนวน 2 ปุ่ม
6. Buzzer แบบแม่เหล็กไฟฟ้า 1 ตัว ไม่มีวงจรขับ
7. ตัวต้านทาน 10 kΩ 2 ตัว

แรงดันไฟฟ้าขาเข้า 7-12V (VIN) ของ Arduino Nano ช่วยให้สามารถใช้แบตเตอรี่ 9V ได้ ซึ่งเหมาะสมอย่างยิ่งสำหรับการทำงานที่เสถียรของ Microcontroller ลูกเต๋าดิจิทัลสามารถเปิดและปิดได้ตลอดเวลาโดยใช้สวิตช์สลับ 2 ตำแหน่ง ปุ่มกดช่วยให้คุณสามารถสลับไปมาระหว่างเมนูที่สร้างขึ้น และใช้ฟังก์ชันต่างๆ ได้

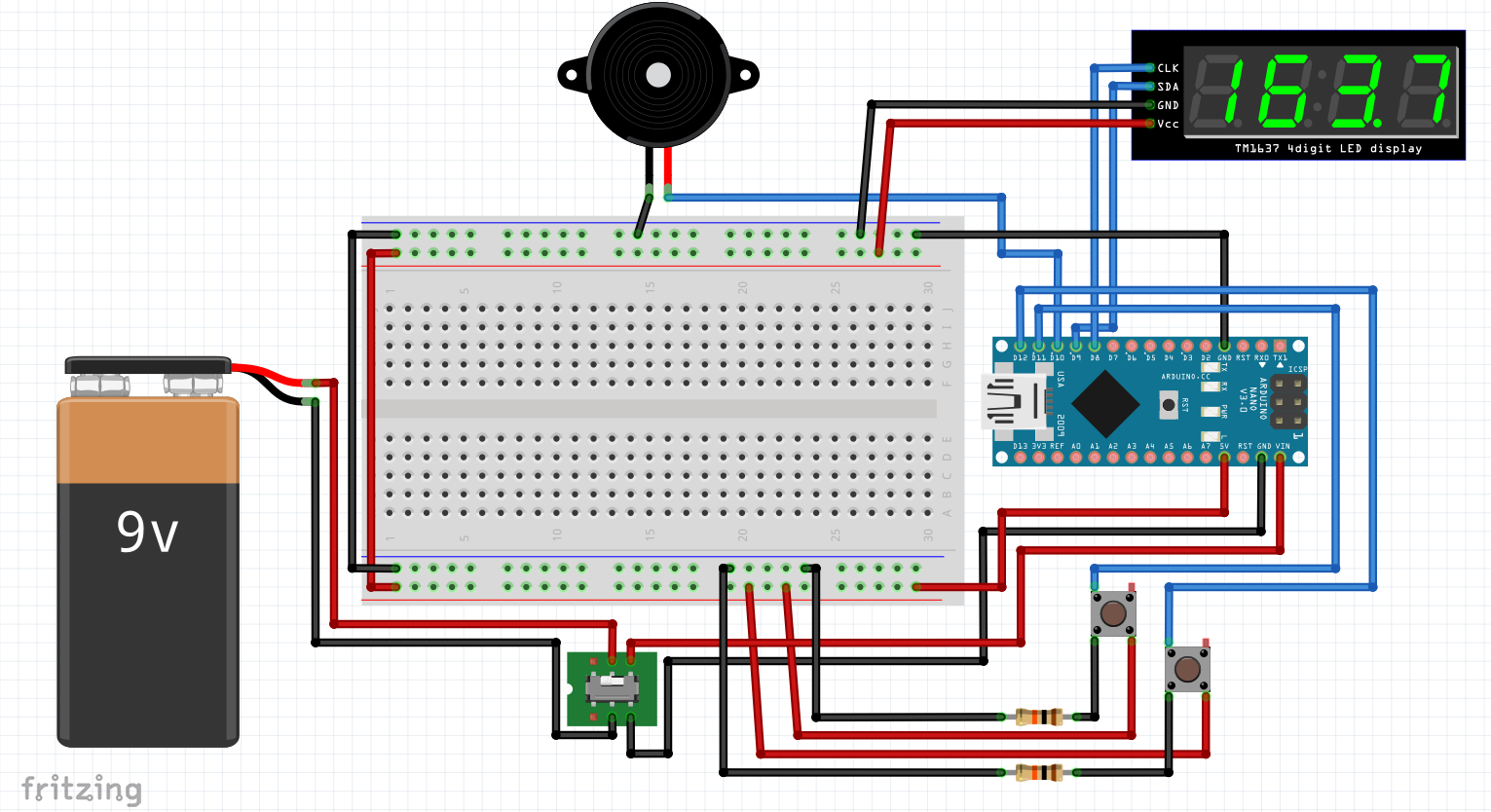

แผนผังการเชื่อมต่อสายไฟของ Hardware ที่ใช้:

การบัดกรี, การประกอบ:

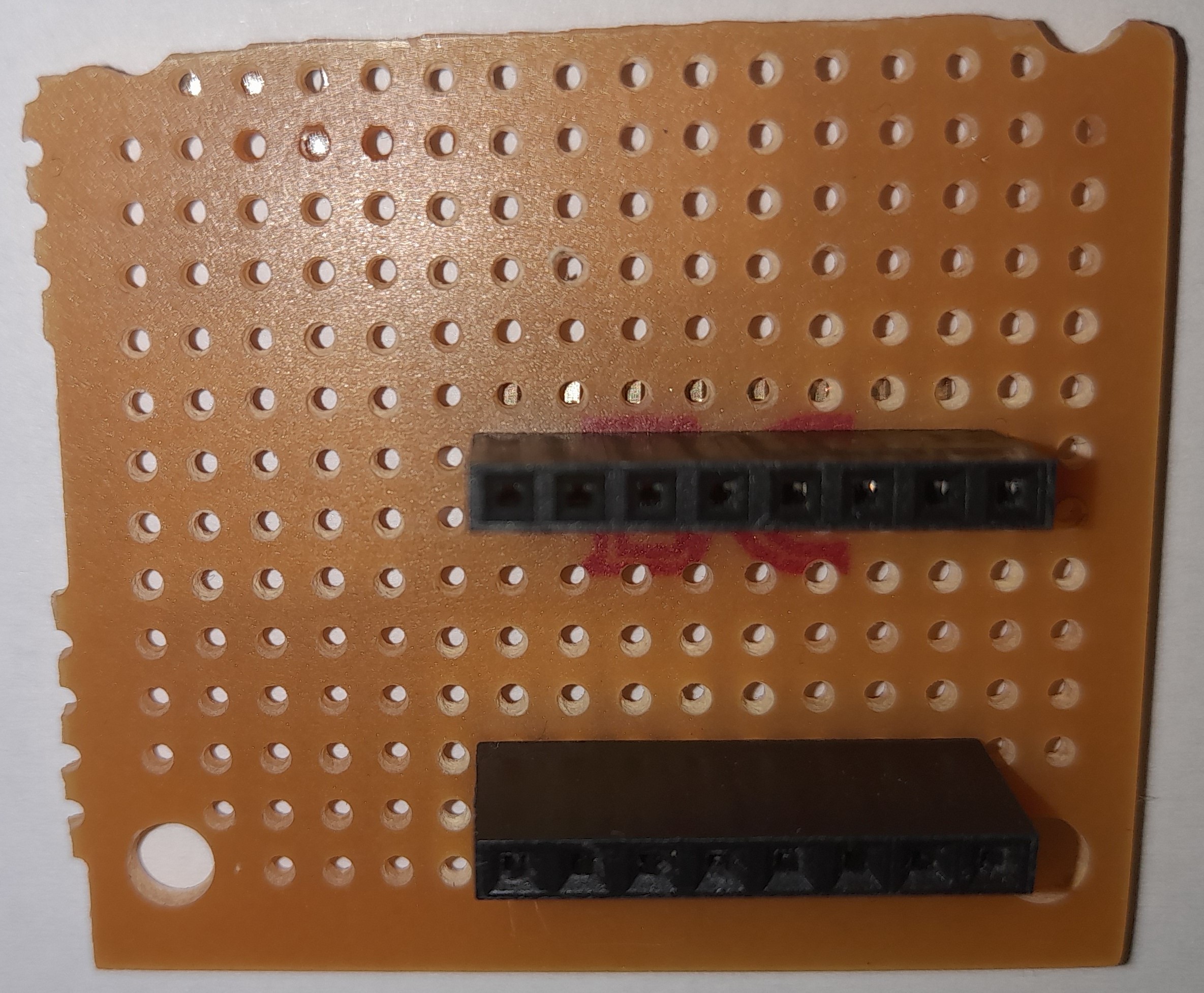

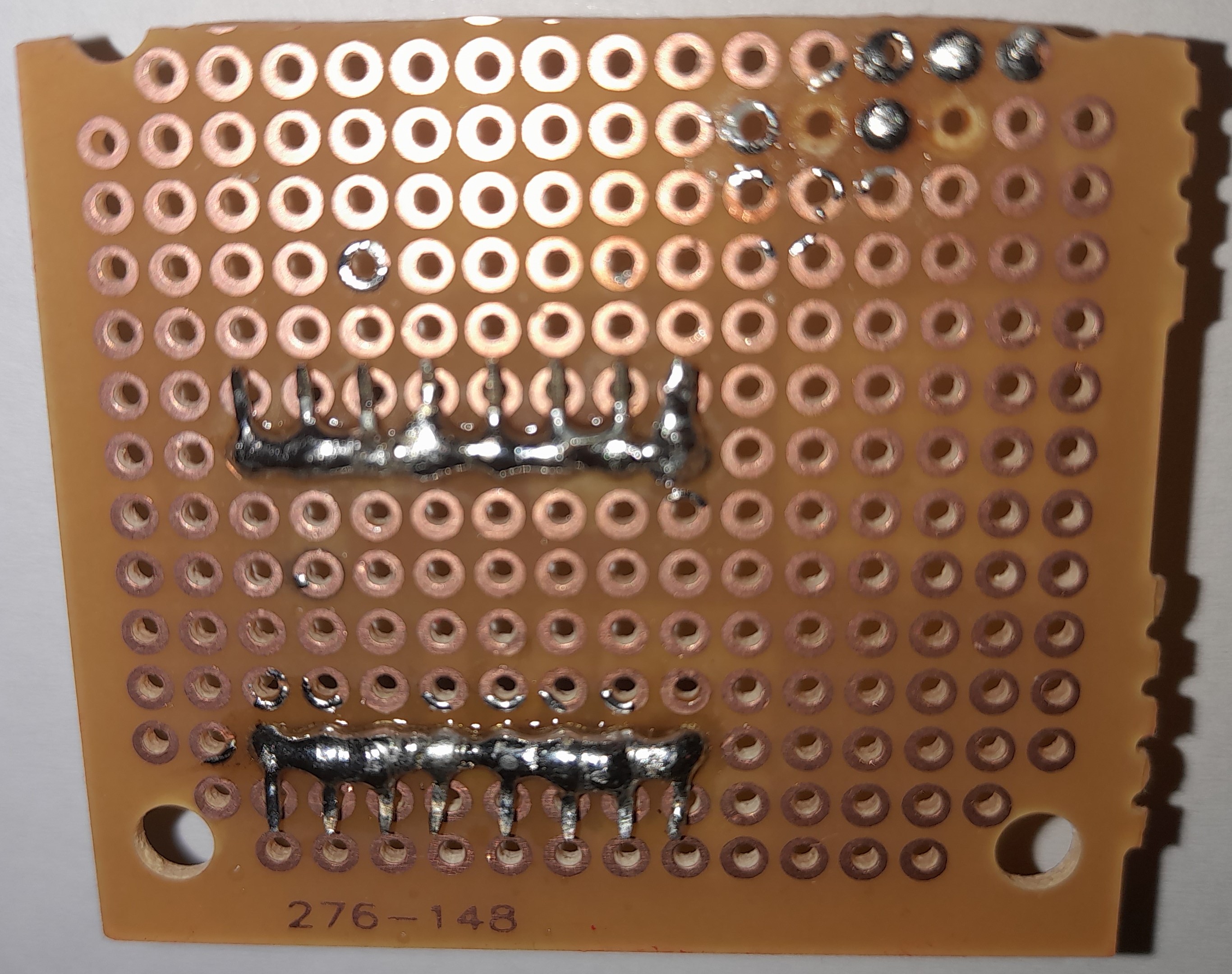

ไม่มีการบัดกรีที่ฝั่ง Arduino Nano โดยใช้เฉพาะสายเคเบิลแบบ 'nut' เท่านั้น GND และ 5V ถูกต่อออกไปยังซ็อกเก็ตทดสอบ ซึ่งส่วนประกอบที่จำเป็นเชื่อมต่อด้วยสายเคเบิลประเภท 'apa' นอกจากนี้ ขา GND และ VCC ของแบตเตอรี่ 9V, ปุ่มกด, สวิตช์สไลด์, Buzzer และขาของจอแสดงผลก็ถูกบัดกรีเข้าด้วยกัน

ฉันทำผิดพลาดไปหนึ่งครั้งในระหว่างกระบวนการบัดกรี คือการหมุนสวิตช์สไลด์สองตำแหน่งผิดทาง ทำให้ฉันบัดกรีขาไปสองขาในฝั่งตรงข้ามแทนที่จะเป็นฝั่งขวา ผลที่ได้คือสถานะเปิดและปิดของปุ่มไม่ได้อยู่ในตำแหน่งปกติ (ด้านซ้าย - ปิด, ด้านขวา - เปิด) แต่กลับกัน

น่าเสียดายที่ฉันลืมถ่ายรูปเมื่อสิ้นสุดการประกอบ ก่อนที่จะปิดผนึก (ติดกาว) กล่อง

,

SOFTWARE

1. DIRECTORY ที่ใช้, HEADER FILES

Library เดียวที่จำเป็นคือตัวควบคุมจอแสดงผล (TM1637 -> v1.2 -> TM1637Display.h) นอกจากนี้ ยังมีการใช้ Header file (pitches.h ) ซึ่งเก็บความถี่ที่จำเป็นในการเล่นท่วงทำนองทั้งสองไว้

1. INPUT - OUTPUT

โปรแกรมสามารถควบคุมได้ด้วยปุ่มสองปุ่ม: menuButtonPin (11) และ buttonPin (12) ปุ่มที่ผูกกับ menuButtonPin ใช้สำหรับนำทางระหว่างรายการเมนู ในขณะที่ปุ่มที่ผูกกับ buttonPin ใช้สำหรับเข้าสู่รายการเมนูปัจจุบัน และเพื่อเริ่มการทอยลูกเต๋า การสร้างตัวเลข และเพื่อเปลี่ยนหรือยืนยันตัวเลือกต่างๆ

เมื่อสร้างออบเจกต์ TM1637Display จะต้องป้อน 2 ค่า: หมายเลขและ ID ของขา CLK และ DIO ซึ่งผูกกับขา 8 (CLK ) และ 9 (DIO ) ในโปรเจกต์นี้ Buzzer แบบแม่เหล็กไฟฟ้า (buzzerPin ) เชื่อมต่อกับขา 10

สิ่งสำคัญที่ควรทราบคือ สวิตช์สไลด์ 2 ตำแหน่งไม่ได้ถูกควบคุมทางด้าน Software แต่เป็นเพียงการเชื่อมต่อทางกลไก-ฟังก์ชันกับ Hardware ส่วนที่เหลือของโปรเจกต์ ดังนั้นจึงไม่สามารถพิจารณาว่าเป็นอุปกรณ์ Input ได้: มีหน้าที่เพียงแค่การให้และขัดจังหวะแหล่งจ่ายไฟ Input – โดยการปรับทางกลไก – ผ่านการเชื่อมต่อวงจร

1. การทำงานของ SOFTWARE จอแสดงผล

ฉันได้นำการแสดงผลตัวเลขมาใช้ด้วยขั้นตอนในตัว (showNumberDec() ) ในขณะที่การแสดงผลค่าที่ไม่ใช่ตัวเลขทั้งหมด (ขีดสำหรับรายการเมนู, การออกอัตโนมัติเปิดหรือปิด, และการเล่นเมโลดี้) ถูกกำหนดไว้ล่วงหน้าในอาร์เรย์ในระดับ Segment

const byte OFF[] = {

	 0, 0, 0, 0

};

const byte MENU[] = {

	 SEG_G,

	 SEG_G,
