สวัสดีน้องๆ! มาพร้อมกับโปรเจคเจ๋งๆ ที่จะพาน้องๆ เข้าไปในโลกของเลขฐานสอง (Binary) กัน! วันนี้เราจะมาสร้าง "ชุดฝึกถอดรหัสดิจิทัล (Digital Decoder Educational Kit)" ด้วย Arduino Uno กัน ตัวนี้จะช่วยให้น้องๆ เข้าใจการแปลงค่าจากเลขฐานสอง (Binary) ไปเป็นเลขฐานสิบ (Decimal), ฐานแปด (Octal), ฐานสิบหก (Hexadecimal) และตัวอักษร ASCII รับรองว่าทำเสร็จแล้วจะมองเห็นภาพระบบ 1 กับ 0 ที่เป็นหัวใจของคอมพิวเตอร์ทุกเครื่องชัดเจนขึ้นแน่นอน! การสร้างบอร์ดฝึกหัดนี้จะสอนให้น้องๆ รู้วิธีจัดการกับข้อมูลไบนารีในโลกจริง และเห็นมันแปลงร่างเป็นตัวเลขและตัวอักษรที่มนุษย์เราเข้าใจได้ทันที

พื้นฐานการคำนวณ & ภาพรวมของลอจิกไบนารี

ชุดถอดรหัสดิจิทัล ตัวนี้คือสุดยอดผลงานแห่ง "การสอนแบบอินเทอร์แอคทีฟ" เลยล่ะ ใจความสำคัญของมันคือการสอนเรื่อง "ระบบเลขตามตำแหน่ง (Positional Notation)" โดยใช้สวิตช์ DPDT จริงๆ จำนวน 8 ตัว ให้ผู้ใช้สามารถ "ปิด-เปิด" แต่ละบิตของเลข 1 ไบต์ (8 บิต) ได้ด้วยตัวเอง โปรเจคนี้จะแสดงให้เห็นสะพานเชื่อมระหว่างสถานะ "ฮาร์ดแวร์ (สูง/ต่ำ)" กับ "ลอจิกซอฟต์แวร์" ว่าไฟฟ้าที่ไหลผ่านสวิตช์ง่ายๆ นี่สามารถแทนค่าตั้งแต่เลข 255 ไปจนถึงตัวอักษร 'A' ได้ยังไง

โครงสร้างฮาร์ดแวร์ & ชั้นผู้สอน

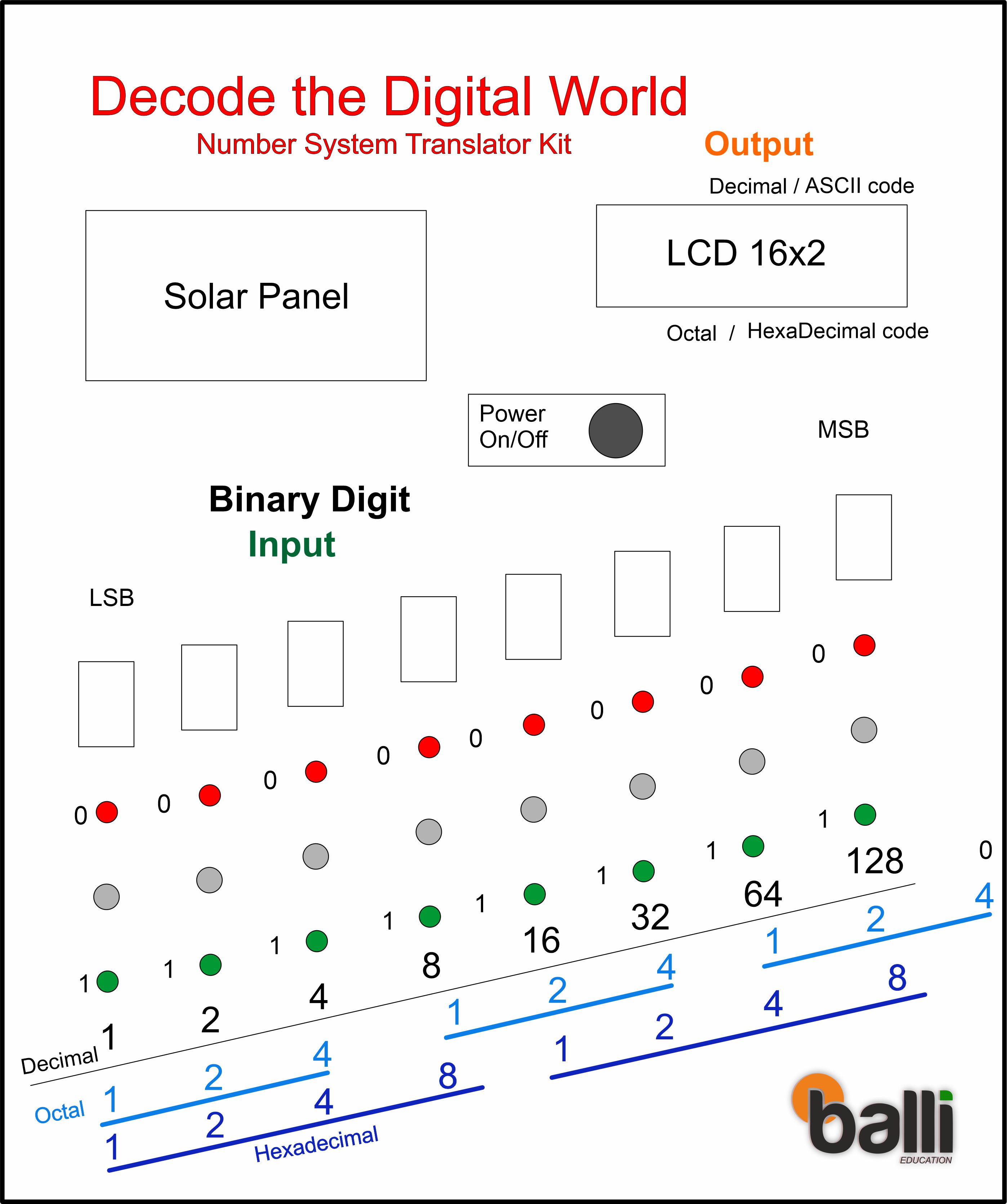

การออกแบบแผงหน้าปกสำหรับชุดบอร์ดฝึกถอดรหัสดิจิทัล:

• Arduino Uno Rev3: สมองของระบบครับ มันจะคอยเฝ้าดูพินดิจิทัลทั้ง 8 ขา เพื่อประกอบสถานะของสวิตช์จริงๆ ให้กลายเป็นเลขจำนวนเต็ม 8 บิตหนึ่งตัว
• โมดูลอินพุต DPDT: สวิตช์พวกนี้ทำหน้าที่เหมือน "คีย์บอร์ด" นะ แต่ละตัวจะจับคู่กับ LED สีแดง (0/สถานะต่ำ) และ LED สีเขียว (1/สถานะสูง) เพื่อให้ฟีดแบ็กทางกายภาพและภาพทันทีว่า "บิตนี้เป็นอะไร"
• จอแสดงผล 7-Segment: ใช้ทั้งหมด 8 ตัวเพื่อแสดงเลข '1' หรือ '0' ของแต่ละบิต ทำให้เกิดสายอักขระไบนารียาวๆ อ่านง่ายบนหน้าบอร์ดฝึกหัดของเรา
• LCD 16x2 I2C: หรือ "เทอร์มินัลเอาต์พุต" ของเรานี่แหละ มันจะรับค่าไบนารี 8 บิตมาแล้วแสดงผลการตีความหลักทั้งสี่แบบ: เลขฐานสิบ (Decimal), เลขฐานสิบหก (Hexadecimal), เลขฐานแปด (Octal) และ รหัส ASCII (ตัวอักษร)
• ระบบพลังงานสองทาง: ชุดนี้ถูกออกแบบมาให้ใช้งานภาคสนามได้ มีแผงโซลาร์เซลล์และโมดูลแบตเตอรี่ชาร์จไฟได้ ทำให้บอร์ดสามารถทำงานได้โดยไม่ต้องพึ่งคอมหรือปลั๊กไฟ

วิธีการป้อนข้อมูล:

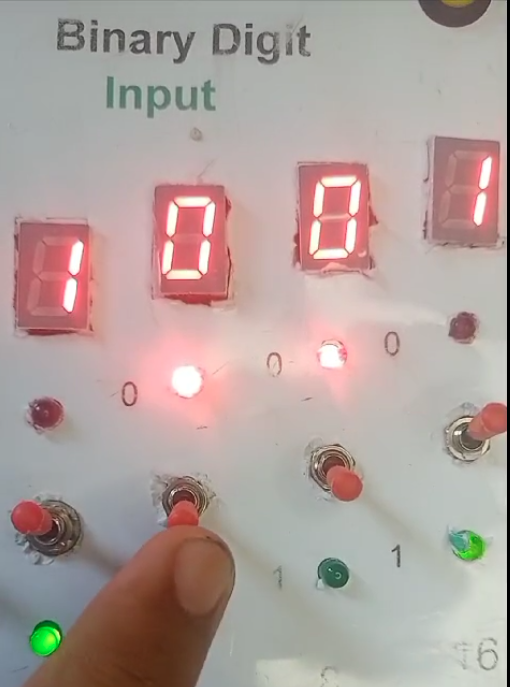

สำหรับวิธีป้อนข้อมูลของเรา เราจะใช้สวิตช์ DPDT ในการแทนค่าไบนารี สวิตช์แต่ละตัวสามารถปิด-เปิดเพื่อให้สัญญาณสูง (1) หรือต่ำ (0) ได้ เพื่อให้เห็นภาพชัดเจน เรามี LED สีแดงสำหรับสถานะต่ำ และ LED สีเขียวสำหรับสถานะสูง ซึ่งจะช่วยให้เราตรวจสอบได้ว่าอินพุตของเราถูกต้อง และมีจอแสดงผล 7-Segment ที่จะแสดงเลข 1 สำหรับแรงดันสูง และ 0 สำหรับแรงดันต่ำ

นี่คือวิธีการต่อสายของ สวิตช์ DPDT ของเรา: เมื่อปิดสวิตช์ขึ้นด้านบน มันจะเชื่อมต่อกับ LED สีเขียวซึ่งหมายถึงอินพุตสูง และเมื่อปิดลงด้านล่าง มันจะเชื่อมต่อกับ LED สีแดงซึ่งหมายถึงอินพุตต่ำ สถานะเหล่านี้จะถูก Arduino อ่านเพื่อกำหนดค่าไบนารี

ต่อไป เราใช้ จอแสดงผล 7-Segment เพื่อแสดงเลขฐานสองของแต่ละอินพุต ฟีดแบ็กภาพนี้สำคัญมากสำหรับการเข้าใจว่าตำแหน่งของสวิตช์แต่ละตัวแปลงเป็นค่าไบนารีได้ยังไง

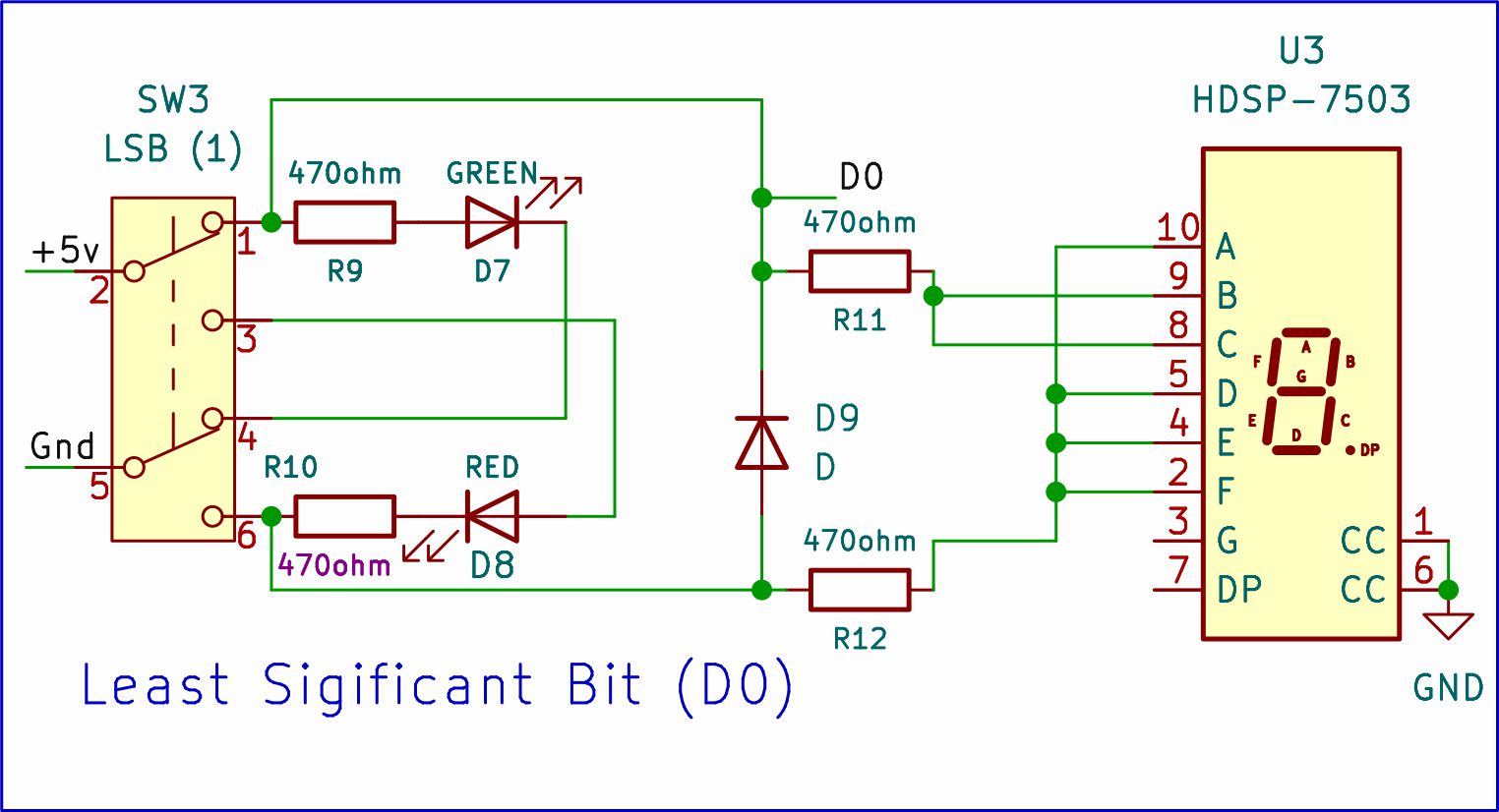

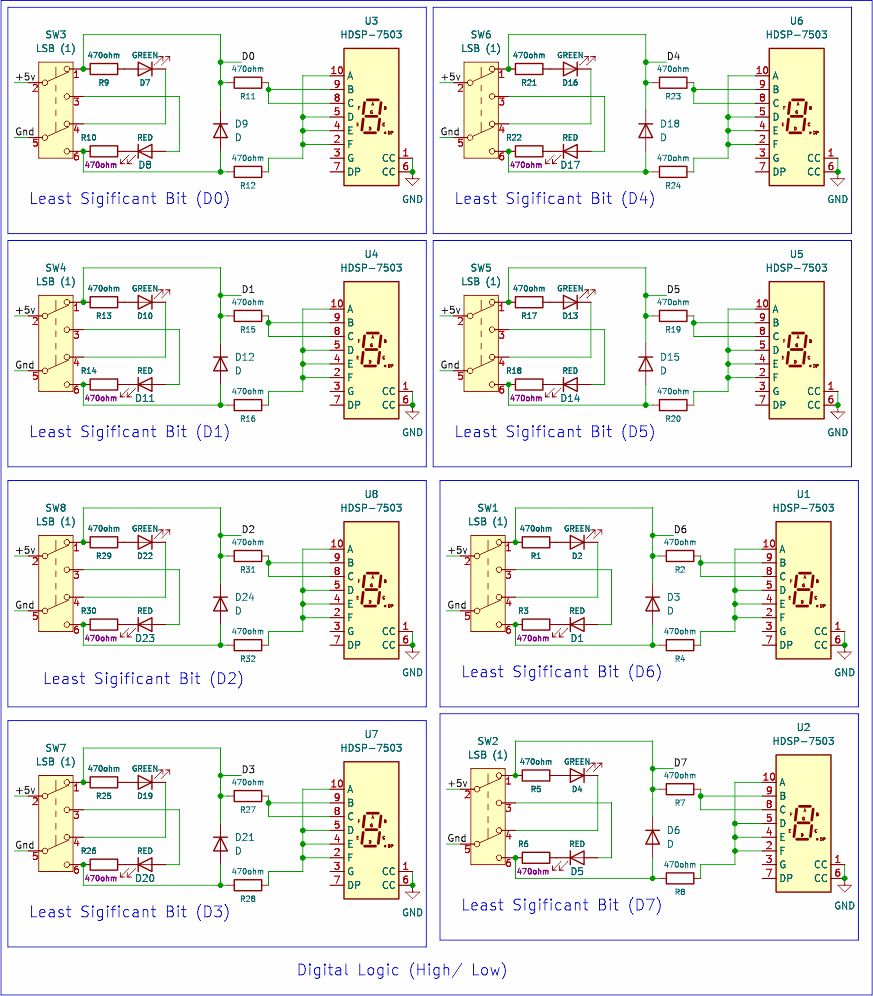

อย่างที่เห็นในแผนภาพวงจรนะ มีไดโอดและตัวต้านทาน (Resistor) 470 โอห์มสองตัวต่อคร่อมอยู่กับจอแสดงผล 7-Segment เพื่อแสดงเลขศูนย์และหนึ่ง ป้าย D0 คือพอร์ตสำหรับเชื่อมต่อเป็นอินพุตไปยัง Arduino Uno นี่คือวงจรอินพุต 1 บิต ถ้าจะให้เป็นอินพุต 8 บิต เราก็ต้องใช้โมดูลอินพุตแบบนี้ทั้งหมด 8 ชุดนั่นเอง เริ่มสนุกแล้วใช่มั้ยล่ะ? มาจัดการกับโค้ดกันต่อเลย!

วิธีแสดงผล:

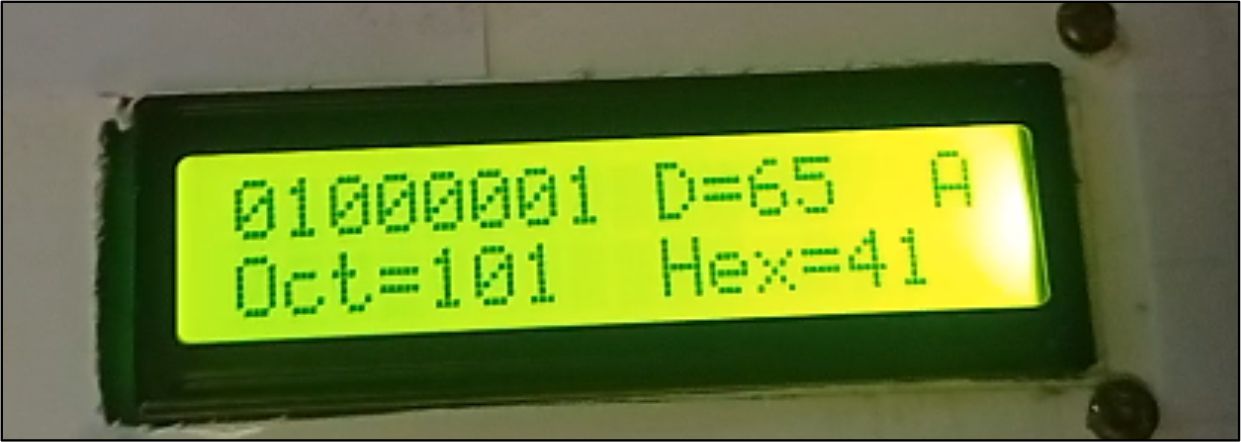

ตัวแสดงผลหลักของเราคือจอ LCD 16x2 ครับน้อง มันจะโชว์ค่าที่แปลงแล้วทั้งหมดให้ดู ทั้งเลขฐานสิบ (Decimal), ฐานแปด (Octal), ฐานสิบหก (Hexadecimal) และตัวอักษร ASCII พร้อมกับค่า 8 บิตที่ป้อนเข้าไปด้วย งานนี้จัดเต็ม!

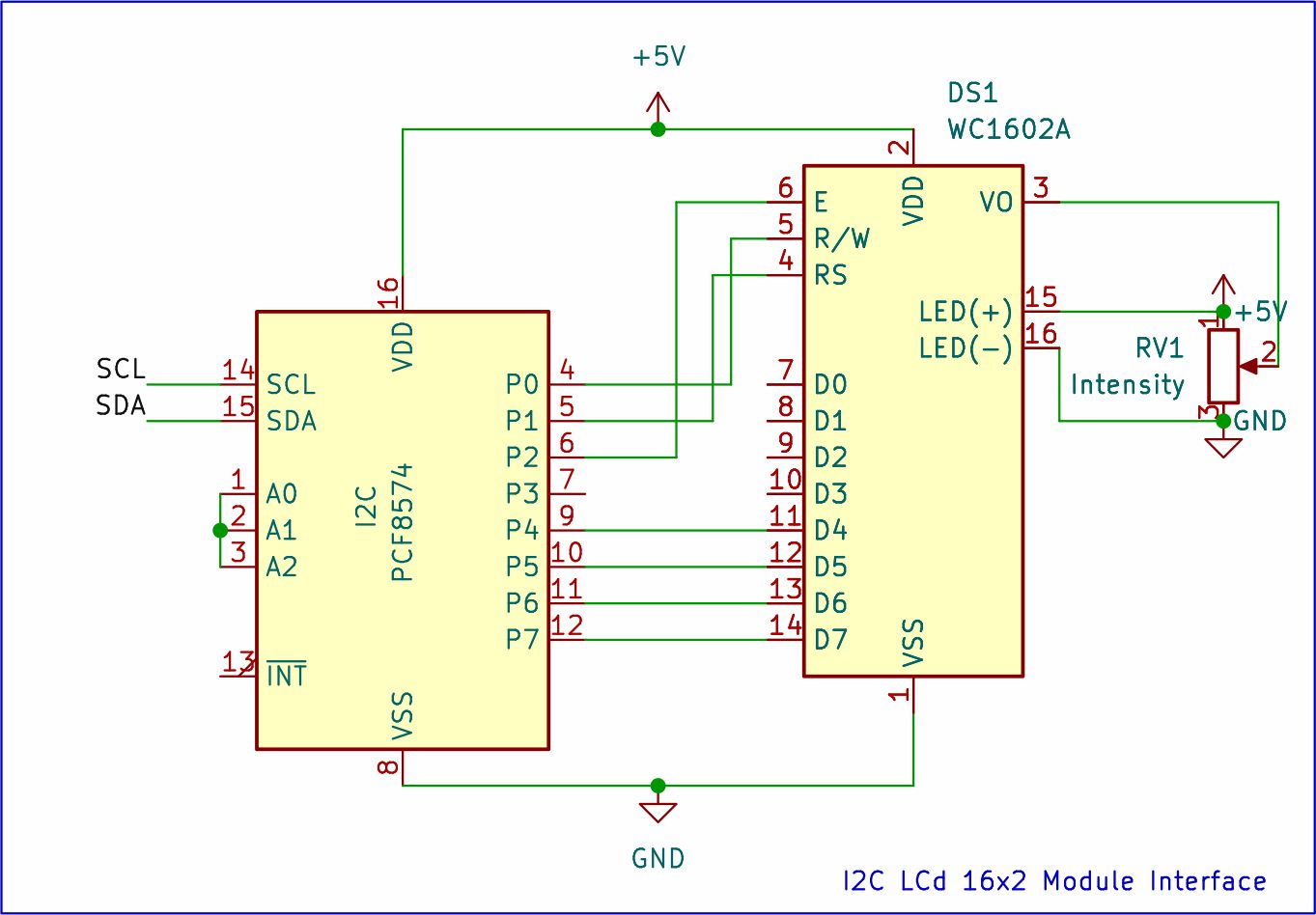

วงจรนี้แสดงการต่อ LCD แบบ I2C เข้ากับ Arduino Uno ครับ การใช้ I2C มันเจ๋งตรงที่ใช้สายแค่สองเส้น (SDA กับ SCL) ในการส่งข้อมูล ทำให้การเดินสายสะอาดตากว่า LCD แบบธรรมดาเยอะ สองเส้นนี้จะต่อกับขา I2C เฉพาะบน Arduino (ส่วนใหญ่ SDA ไปที่ A4, SCL ไปที่ A5) แล้วก็อย่าลืมต่อสายไฟ (กราวด์กับไฟบวก) ให้ LCD ด้วยนะ ไม่งั้นมันไม่ทำงาน เทคนิค I2C Multiplexing นี้แหละที่ช่วยให้สายไม่รก และปล่อยขาอื่นๆ ของ Arduino ว่างไว้สำหรับรับสัญญาณอินพุต 8 บิตที่วุ่นวายของเรา

สมองกลของระบบ:

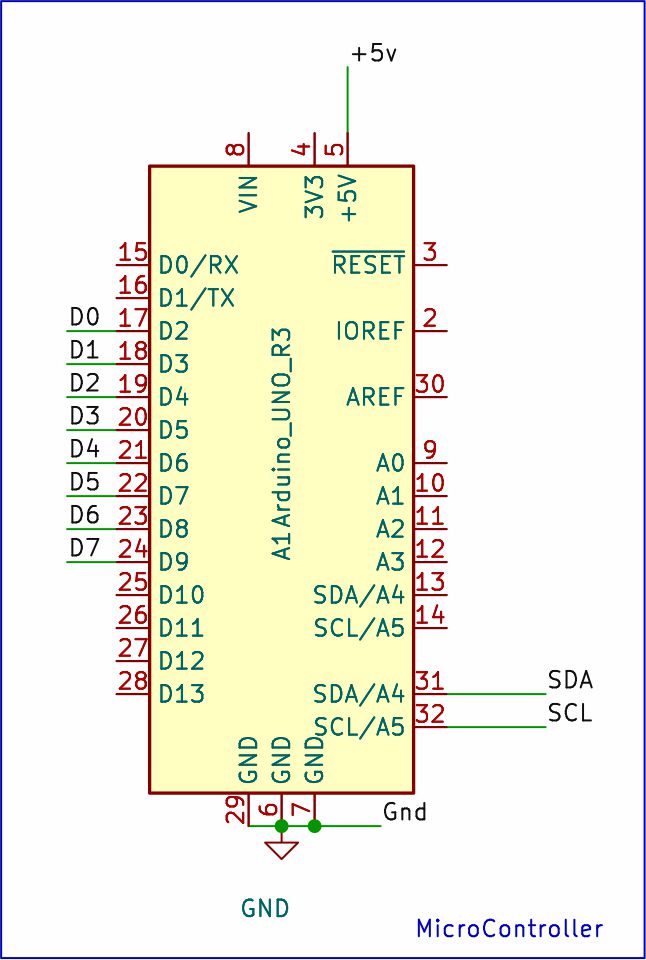

วงจรนี้โชว์ส่วนประกอบสำคัญสองส่วนที่ต่อกับ Arduino Uno ครับ

โมดูลอินพุต 8 บิต จะเชื่อมต่อกับพอร์ต D2 ถึง D9 โมดูลนี้มักจะเป็นสวิตช์ DPDT ที่ให้น้องสามารถป้อนข้อมูลไบนารี (0 กับ 1) โดยใช้พินแปดขาแยกกันบน Arduino ได้

นอกจากนั้นก็มีโมดูล LCD แบบ I2C ที่ต่อผ่านสายแค่สองเส้นคือ SDA กับ SCL ขา I2C เฉพาะบน Arduino จะสื่อสารกับ LCD เพื่อให้มันแสดงข้อมูลได้ แล้วก็ต้องต่อสายไฟแยก (กราวด์กับไฟบวก) เพื่อจ่ายไฟให้ LCD ทำงานด้วยนะ ห้ามช็อตนะตัวนี้!

ตรรกะทางเทคโนโลยีและการประกอบข้อมูลแบบ Bitwise

ซอฟต์แวร์จะทำการ "หมุน" และ "แปลง" คณิตศาสตร์ทุกวินาทีแบบนี้ครับ:

1. การสแกนบิต: Arduino จะอ่านค่าจากพิน D2 ถึง D9 มันใช้ลูปเพื่อตรวจสอบแต่ละพิน ถ้าพินไหนเป็น HIGH มันจะ "เซ็ต" บิตที่ตรงกันในตัวแปรขนาด 1 ไบต์ โดยใช้สูตร value |= (1 << i) ครับ
2. เครื่องมือแปลงฐาน: พอได้เลข 8 บิตมาแล้ว Arduino ไม่ต้องคำนวณอะไรซับซ้อน — C++ มีฟังก์ชันจัดการพิมพ์ค่าออกมาในฐานต่างๆ (DEC, HEX, OCT) อยู่แล้ว สบายๆ
3. การแมป ASCII: ระบบจะถือว่าเลข 8 บิตนั้นเป็นดัชนีของตัวอักษร ตัวอย่างเช่น ถ้าสวิตช์ตั้งค่าเป็น 01000001 (เลขฐานสองคือ 65) จอ LCD ก็จะแสดงตัวอักษร 'A' ออกมาให้เห็นเลย สู้งานนะน้อง!

2 วิธีจ่ายไฟให้โปรเจค Arduino ของเรา !

โซลาร์เซลล์ (Solar Power): ต่อแผงโซลาร์เซลล์เข้ากับแบตเตอรี่ชาร์จไฟได้ผ่านโมดูลชาร์จ ตัวควบคุมแรงดัน (Voltage Regulator) จะคอยป้องกันอุปกรณ์และจ่ายไฟออกมาเป็น 5v คงที่ ซึ่งสามารถป้อนให้ Arduino และอุปกรณ์อื่นๆ ของเราได้โดยตรงเลย

ไฟตรง (Direct Power): ใช้สาย USB ต่อ Arduino เข้ากับคอมหรือ Power Bank ได้เลยจ้า วิธีนี้เหมาะสำหรับการทดสอบและใช้งานทั่วไป เพราะไฟมาไวใช้ได้ทันที

ทำไมโปรเจคนี้ถึงสำคัญนักหนา

การถอดรหัสไบนารี่ (Binary Decoding) นี่แหละคือ "ด่านแรก" ที่เด็กวิศวะคอมหรือแมคคาทรอนิกส์ต้องเจอ! มันสอนให้เราเข้าใจว่า ข้อมูลถูกเก็บทางกายภาพในหน่วยความจำ (Memory) และเรจิสเตอร์ (Registers) ยังไง การสร้างมันขึ้นมาเป็น "บอร์ดฝึกหัด" จับต้องได้แบบนี้ ให้ความเข้าใจที่ลึกซึ้งกว่าการนั่งพิมพ์โค้ดอย่างเดียวเยอะ มันทำให้โลกนามธรรมของตรรกะคอมพิวเตอร์กลายเป็นของจับต้องได้ แปลงสถานะไฟฟ้าที่มองไม่เห็น ให้กลายเป็นข้อมูลที่มองเห็นและเข้าใจได้!

หลักการทำงานของ Digital Decode Kit:
