ในโลกของระบบรักษาความปลอดภัยยุคใหม่ การผสานรวมกันระหว่างซอฟต์แวร์และฮาร์ดแวร์ถือเป็นทักษะที่สำคัญ โปรเจกต์ DIY Digital Lock นี้เป็นต้นแบบการเรียนรู้ที่ยอดเยี่ยมสำหรับผู้เริ่มต้นใน Embedded Systems โดยใช้ส่วนประกอบพื้นฐานที่พบได้ในชุดเรียนรู้ Arduino ทั่วไป เพื่อสร้างระบบล็อคที่ควบคุมด้วยคอมพิวเตอร์

จุดเด่นของโปรเจกต์นี้คือการทำงานร่วมกันระหว่าง Arduino (ซึ่งทำหน้าที่เป็นตัวควบคุมฮาร์ดแวร์) และ Processing (ซึ่งทำหน้าที่เป็นอินเทอร์เฟซบนหน้าจอคอมพิวเตอร์) ระบบนี้ใช้ LCD เพื่อแสดงสถานะ และใช้ DC Motor เป็นตัวกระตุ้นกลไกการล็อค โดยมีวงจร H-bridge เป็นแกนหลักในการควบคุมทิศทางและการจ่ายไฟ

Step 1: Hardware Components

การเลือกส่วนประกอบสำหรับโปรเจกต์นี้เน้นที่ความคุ้มค่าและทำความเข้าใจเกี่ยวกับอิเล็กทรอนิกส์พื้นฐาน:

  1. Arduino Board: (รุ่น Uno หรือใกล้เคียง) ทำหน้าที่เป็นไมโครคอนโทรลเลอร์หลัก
  2. Jumper Wires: สำหรับการเดินสายวงจร
  3. LCD 16x2 (Standard): จอแสดงผลแบบขนาน (ที่ไม่มีโมดูล I2C) เพื่อเรียนรู้การส่งข้อมูลแบบ 4-bit
  4. Potentiometer 10 K ohm: สำหรับปรับความคมชัดของหน้าจอ LCD
  5. DC Motor (Type 130): มอเตอร์ขนาดเล็ก 1-5 โวลต์ สำหรับจำลองการทำงานของสลักล็อค
  6. Resistors 220 ohm (2 ชิ้น): สำหรับจำกัดกระแส (เช่น สำหรับไฟแบ็คไลท์ของ LCD)
  7. Battery 4.5 Volts: แหล่งจ่ายไฟภายนอกสำหรับมอเตอร์ เพื่อป้องกันกระแสไฟกระชากเข้าสู่บอร์ด Arduino
  8. H-bridge L293DNE: IC ควบคุมมอเตอร์ที่สำคัญมาก ทำให้เราสามารถสั่งการให้มอเตอร์หมุนย้อนกลับทิศทาง (ล็อค/ปลดล็อค) และให้การแยกแรงดันไฟฟ้าระหว่างวงจรลอจิกและวงจรกำลัง

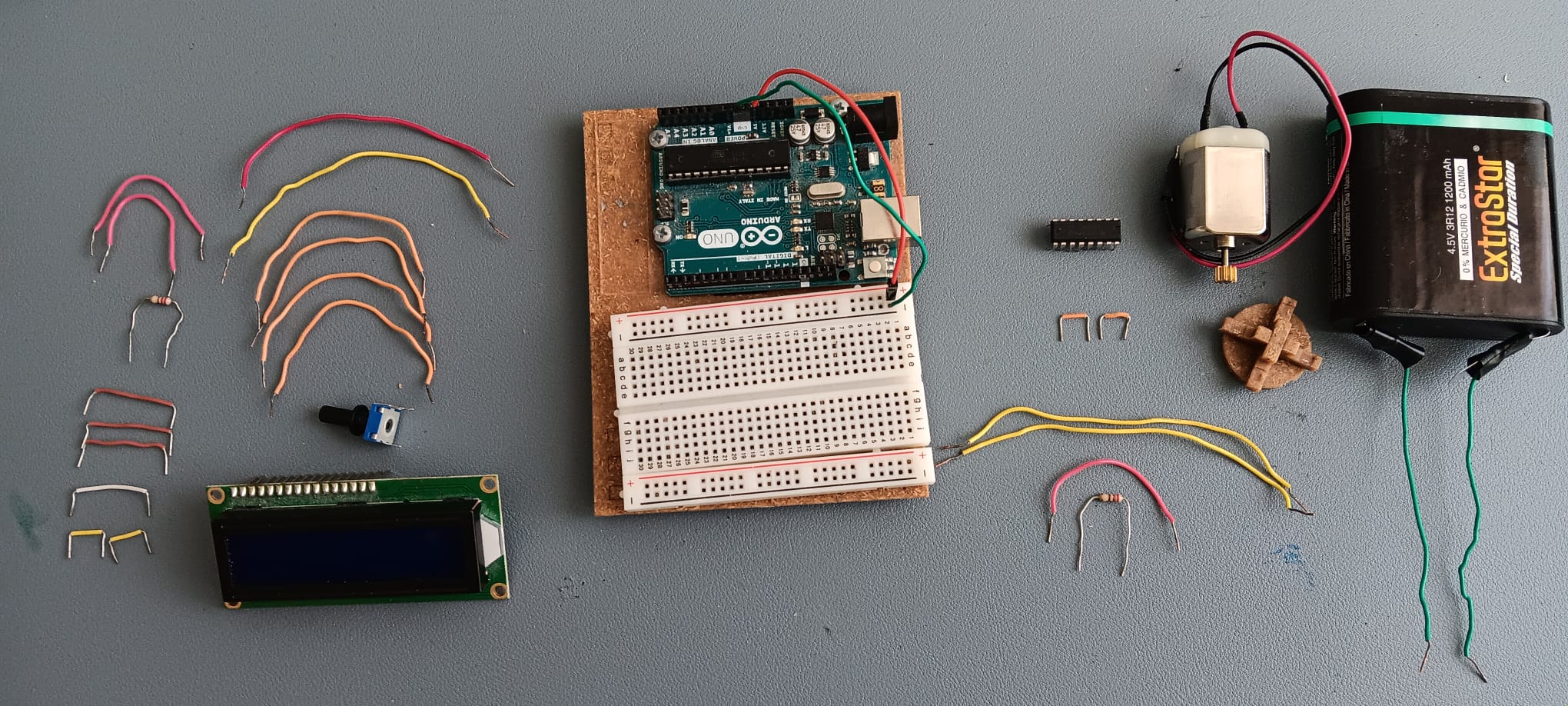

ภาพรวมส่วนประกอบที่จำเป็นสำหรับโปรเจกต์

Step 2: Connecting the LCD 16x2

เนื่องจากเราไม่ได้ใช้โมดูล I2C การเชื่อมต่อจึงต้องใช้สายสัญญาณหลายเส้นสำหรับการสื่อสารข้อมูลแบบขนาน ซึ่งประกอบด้วย Register Select (RS), Enable (E) pins และ data pins D4-D7

หลักการทำงาน: Arduino จะส่งข้อมูลตัวอักษรผ่าน LiquidCrystal.h Library เราจำเป็นต้องเชื่อมต่อ Potentiometer เข้ากับ V0 pin ของ LCD เพื่อปรับแรงดันไฟฟ้าที่ควบคุมความเข้มของตัวอักษร หากเชื่อมต่อถูกต้อง คุณจะเห็นสถานะการทำงานเช่น "Opening" หรือ "Closing" ปรากฏบนหน้าจอขณะที่ระบบกำลังทำงาน

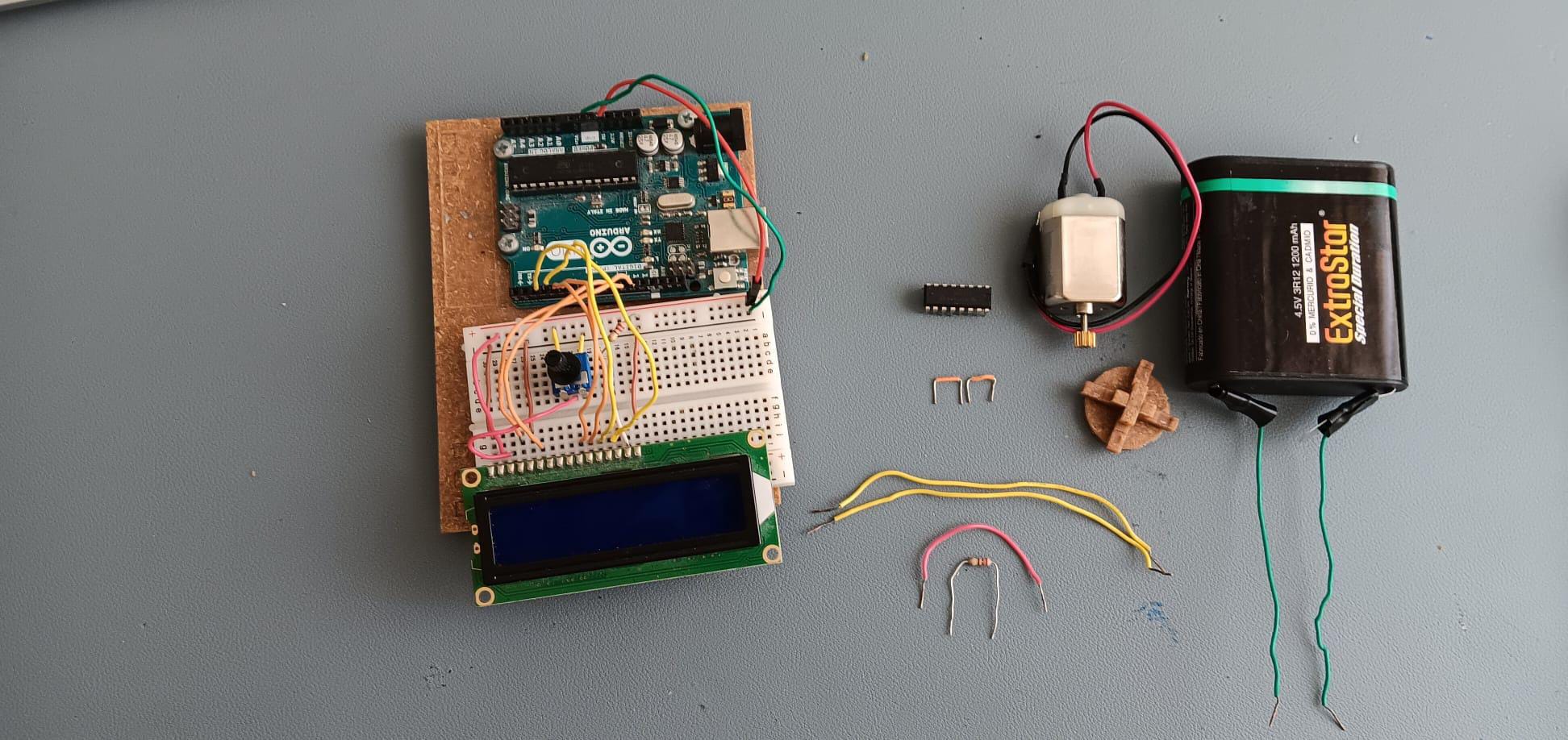

เลย์เอาต์การเดินสายบน Breadboard สำหรับหน้าจอ LCD

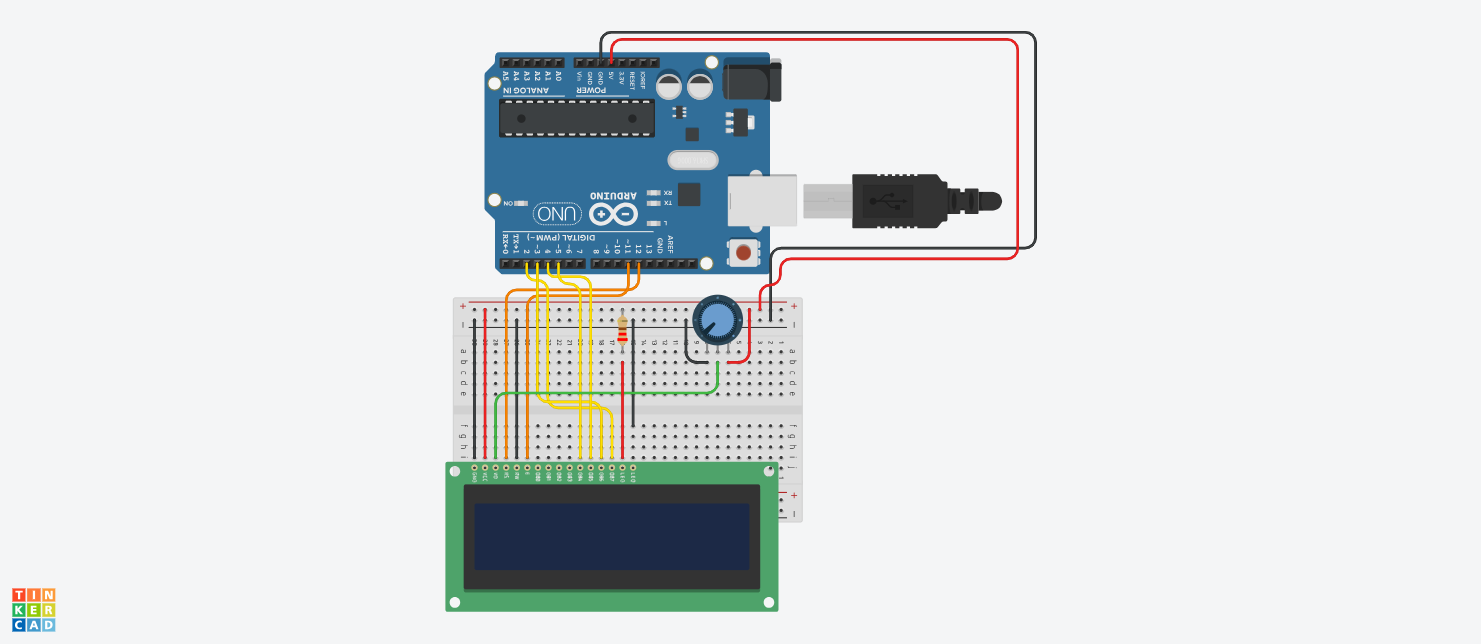

แผนภาพการเดินสายสำหรับการเชื่อมต่อ LCD เข้ากับ Arduino

Step 3: Motor Drive System with H-Bridge

แกนหลักของการล็อคและปลดล็อคคือการควบคุม DC motor ให้หมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกา เราใช้ IC L293DNE ซึ่งเป็น Dual H-Bridge Motor Driver

เหตุใดจึงต้องใช้ H-Bridge และแบตเตอรี่แยกต่างหาก?

  1. การควบคุมทิศทาง: DC motor ทั่วไปที่เชื่อมต่อโดยตรงกับแหล่งจ่ายไฟจะหมุนไปในทิศทางเดียวเท่านั้น L293D ช่วยให้เราสามารถกลับขั้วได้ผ่านซอฟต์แวร์
  2. การแยกพลังงาน: มอเตอร์สร้างคลื่นแม่เหล็กไฟฟ้า (EMF) และดึงกระแสไฟสูง การใช้ Battery 4.5V แยกต่างหาก (3 x 1.5V cells) ช่วยให้ Arduino ทำงานได้อย่างเสถียรและป้องกันไม่ให้รีสตาร์ทเมื่อมอเตอร์เริ่มทำงาน

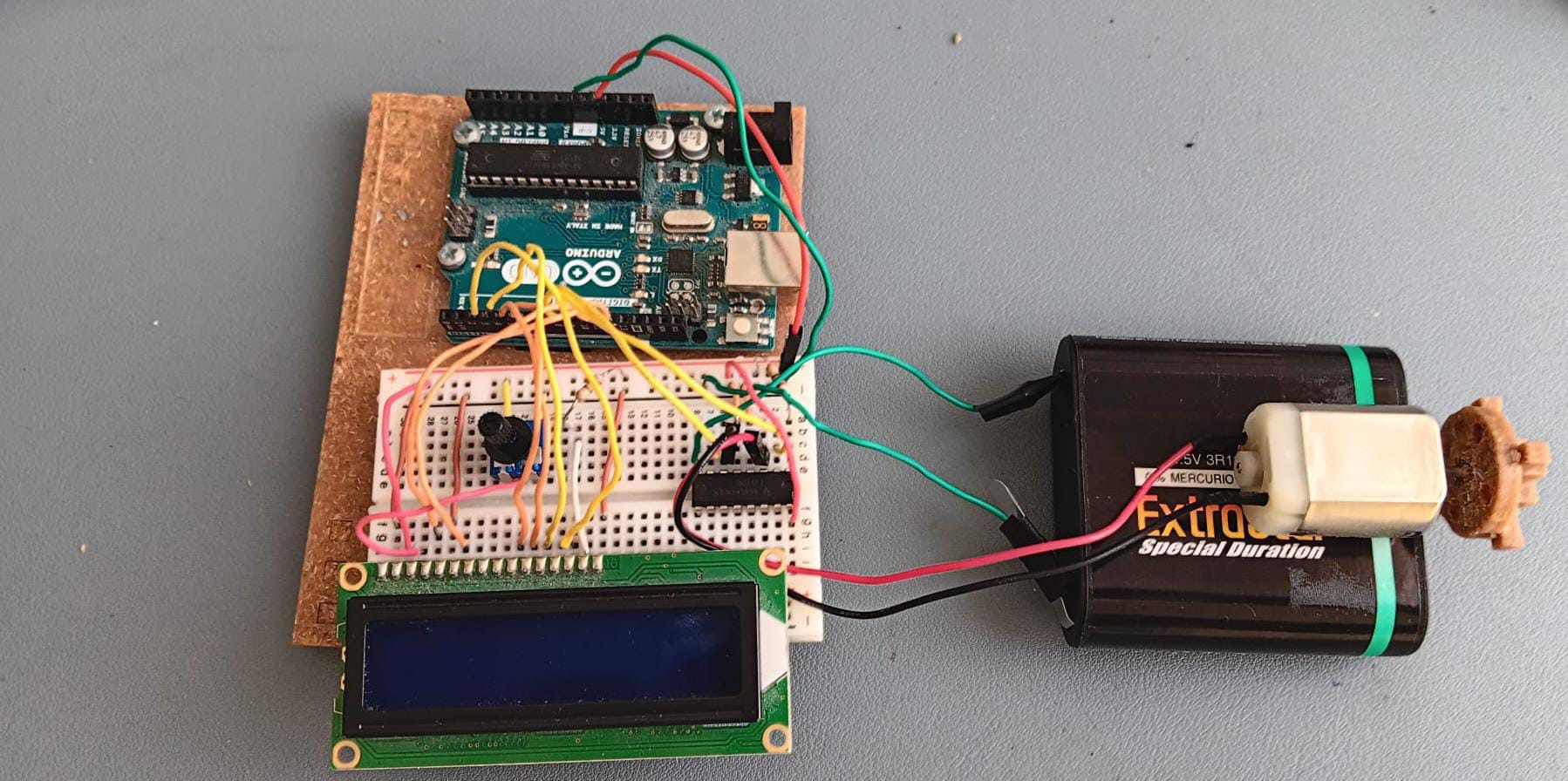

การเชื่อมต่อ L293D IC และมอเตอร์

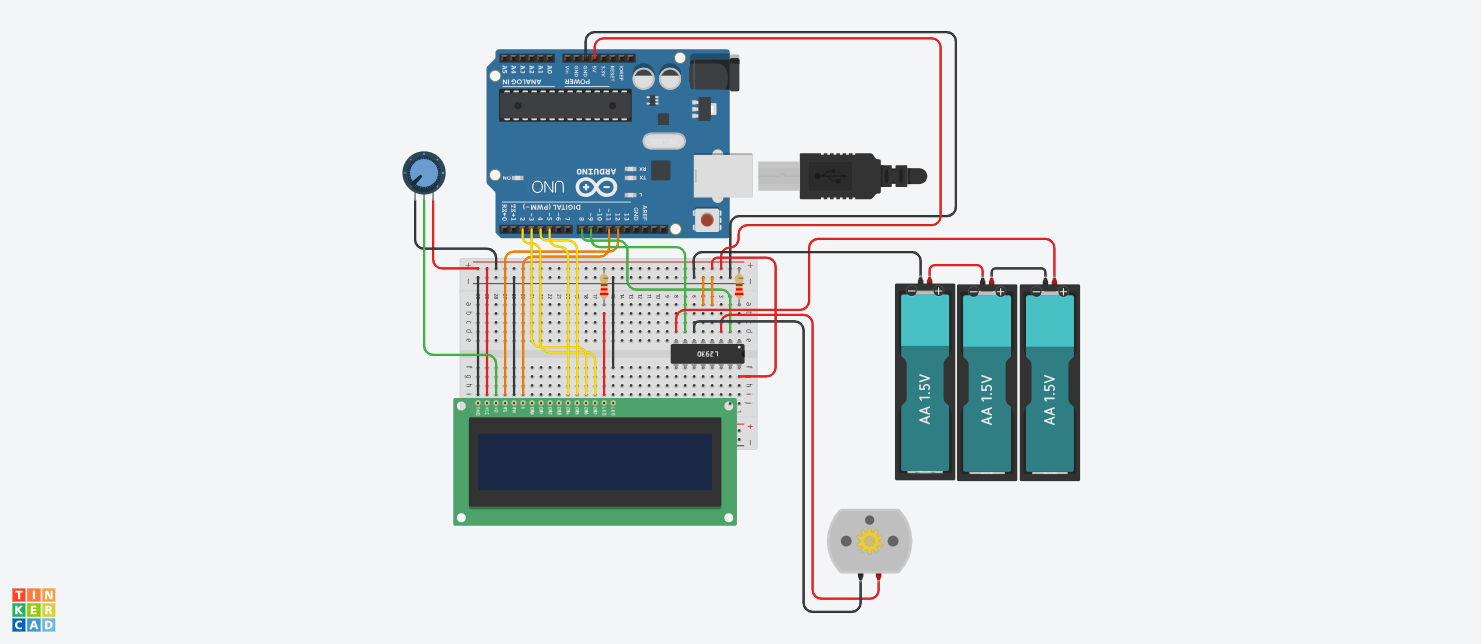

แผนภาพวงจรสมบูรณ์ โดยใช้แบตเตอรี่ 3 x 1.5V รวมเป็น 4.5V

Step 4: Software Integration

โปรเจกต์นี้อาศัย Serial Communication ระหว่างคอมพิวเตอร์และ Arduino:

  1. Processing IDE: สร้าง GUI (Graphic User Interface) บนหน้าจอคอมพิวเตอร์ เมื่อผู้ใช้คลิกปุ่ม "Lock" หรือ "Unlock" โปรแกรมจะส่งรหัสอักขระ (เช่น 'L' หรือ 'U') ผ่าน USB ไปยัง Arduino board

  2. Arduino IDE: รับค่าจาก Serial Monitor หากได้รับอักขระที่กำหนดไว้ล่วงหน้า จะสั่งการ Digital Pins ที่เชื่อมต่อกับ L293D ให้ทำงาน (เช่น pin หนึ่งเป็น HIGH และอีก pin หนึ่งเป็น LOW) เพื่อหมุนมอเตอร์ พร้อมกับการอัปเดตข้อความบนหน้าจอ LCD

หลักการทำงานของโค้ด:

  • สถานะ Unlocked: มอเตอร์จะหมุนไปในทิศทาง A เป็นเวลา 1-2 วินาทีแล้วหยุด LCD จะแสดง "Unlocked"
  • สถานะ Locked: มอเตอร์จะหมุนไปในทิศทาง B เป็นเวลา 1-2 วินาทีแล้วหยุด LCD จะแสดง "Locked"

ด้วยการรวมทั้งฮาร์ดแวร์และซอฟต์แวร์เข้าด้วยกัน คุณก็จะมีระบบ Digital Lock ที่สามารถนำไปประยุกต์ใช้กับกลไกจริงได้อย่างมีประสิทธิภาพ เช่น สลักประตูขนาดเล็ก หรือตู้เก็บของอัจฉริยะ!
