การวัดแบบดิจิทัล: Height Tracker
เบื่อกับการขีดเส้นที่วงกบประตูใช่ไหม? Height Tracker ใช้เสียงเหนือเสียง (supersonic sound) ในการวัดส่วนสูงของมนุษย์ได้ทันที เป็นโปรเจกต์ที่สนุกและโต้ตอบได้ มักถูกนำไปใช้ในงานวิทยาศาสตร์และนิทรรศการเชิงโต้ตอบ
ตรรกะแบบกลับด้าน
เครื่องวัดระยะทางมาตรฐานจะวัดว่าวัตถุอยู่ห่างออกไปเท่าใด แต่ Height Tracker พลิกกลับตรรกะนี้:
- การติดตั้ง: ติดตั้ง HC-SR04 sensor บนผนังอย่างแน่นหนาที่ความสูงที่ทราบค่าแน่ชัด (เช่น ห่างจากพื้น 200 cm พอดี) โดยให้เซ็นเซอร์ชี้ลงตรงๆ
- การวัดผล: ให้บุคคลยืนอยู่ใต้เซ็นเซอร์ เซ็นเซอร์จะวัดระยะห่างจากเซ็นเซอร์ถึงส่วนบนสุดของศีรษะบุคคล (เช่น 30 cm)
- การคำนวณ: Arduino จะนำระยะทางที่วัดได้ไปลบออกจากความสูงทั้งหมดที่ทราบ (
Height = 200cm - 30cm = 170cm)
ข้อกำหนดด้านฮาร์ดแวร์
- Arduino Uno/Nano: หน่วยประมวลผล
- HC-SR04 Ultrasonic Sensor: ตัวรับส่งสัญญาณเสียง

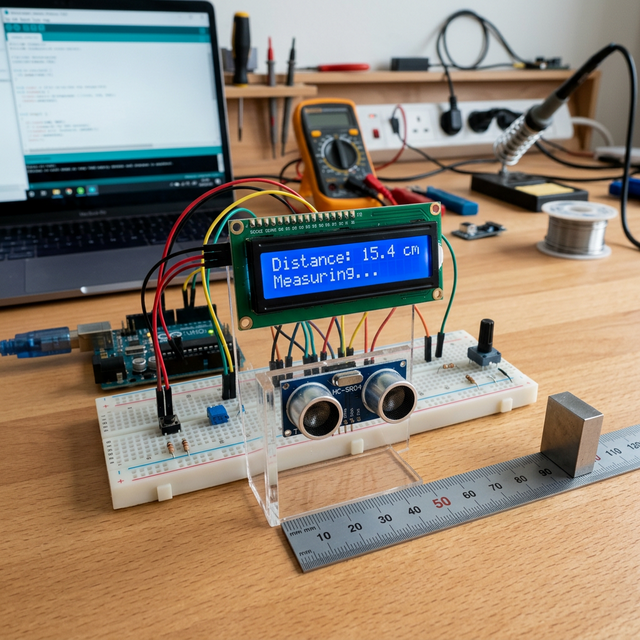

- 16x2 LCD หรือ 4-Digit 7-Segment Display: สำหรับแสดงผลความสูงสุดท้าย
- Push Button: เพื่อเริ่มการวัดเมื่อบุคคลพร้อม
การปรับเทียบเพื่อความแม่นยำ
เนื่องจากเสียงเดินทางด้วยความเร็วที่แตกต่างกันขึ้นอยู่กับอุณหภูมิอากาศ คุณสามารถเพิ่ม DHT11 sensor เข้าไปในโปรเจกต์ของคุณได้ จากนั้น Arduino จะสามารถปรับตัวแปรความเร็วของเสียงในสูตรตามอุณหภูมิห้องปัจจุบันได้ เพื่อให้มั่นใจถึงความแม่นยำระดับทางการแพทย์!
