ชื่อโปรเจกต์: วิธีสร้าง Ultrasonic Ruler ด้วย Arduino UNO และ HC-SR04

โปรเจกต์นี้คือ บทนำสู่ Acoustic Telemetry ที่สมบูรณ์แบบ Ultrasonic Ruler เป็นมากกว่าเครื่องมือวัดระยะทั่วไป; มันคือ Physics Simulator ที่พิสูจน์ว่าเสียงสามารถนำมาใช้ในการทำแผนที่พื้นที่ทางกายภาพได้อย่างไร ด้วยการคำนวณ Time-of-Flight (ToF) ของพัลส์โซนาร์ความถี่สูง คุณสามารถสร้างอุปกรณ์ที่วัดระยะห่างไปยังผนัง เฟอร์นิเจอร์ หรือวัตถุได้อย่างแม่นยำสูง โดยที่คุณไม่จำเป็นต้องขยับตัวไปไหนเลย

ภาพรวมโครงสร้าง Acoustic และ Distance Architecture

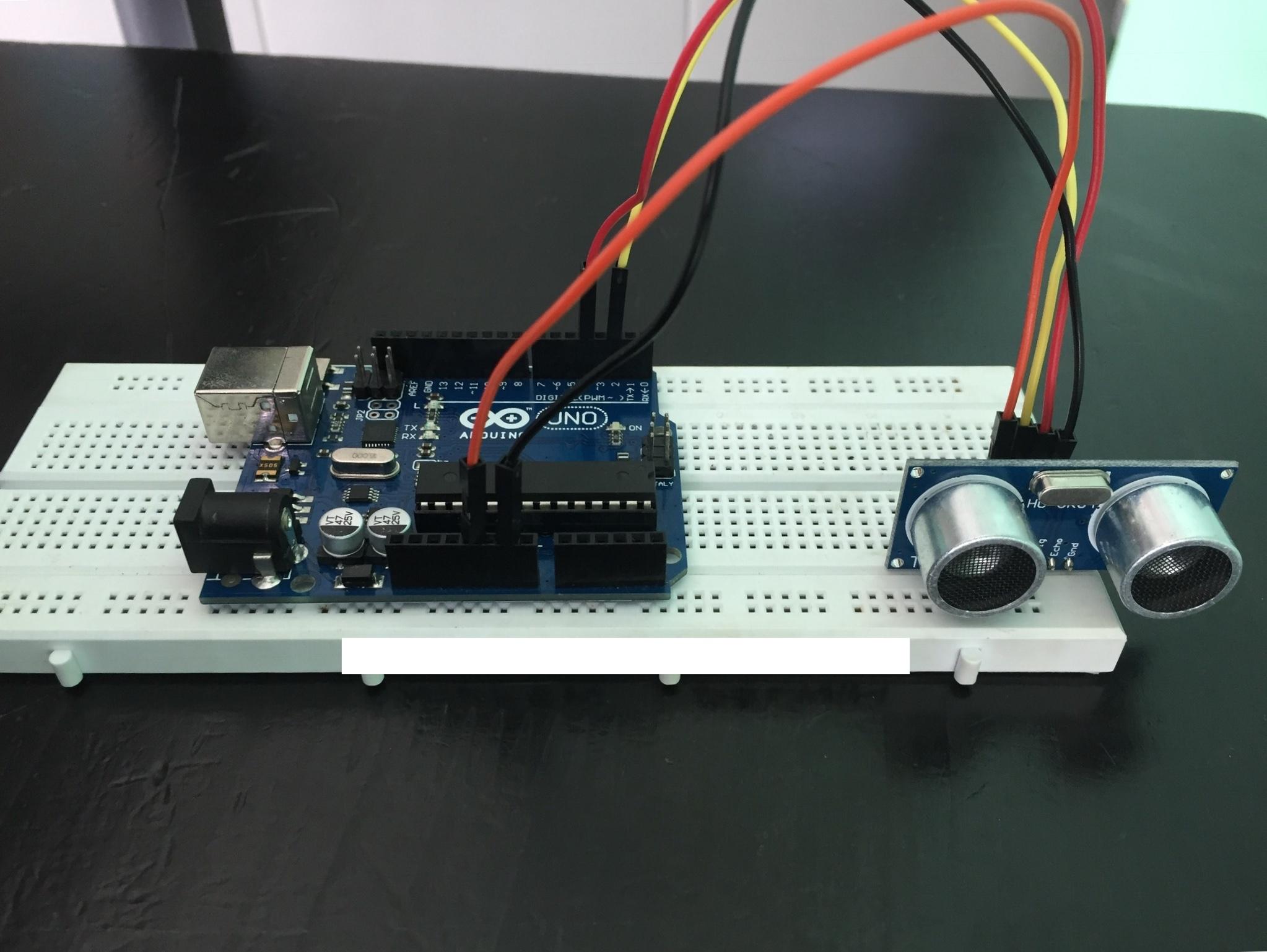

Ultrasonic Ruler ทำงานผ่านวงจรชีวิตแบบ Echolocation-to-Digital ที่มีความเฉพาะเจาะจง ระบบนี้สร้างขึ้นบน เซ็นเซอร์ HC-SR04 ซึ่งปล่อยคลื่นอัลตราซาวด์ 40kHz ซึ่งเป็นคลื่นเสียงที่อยู่นอกเหนือการได้ยินของมนุษย์ เมื่อ "Ping" นี้กระทบวัตถุและสะท้อนกลับมา Arduino จะวัดระยะเวลาเป็นไมโครวินาทีที่แน่นอนระหว่างการส่งและการรับ โดยการนำเวลาที่ได้นี้มาหารด้วยความเร็วเสียงและใช้ปัจจัยการแปลงที่มีความแม่นยำสูง (29.1 สำหรับเซนติเมตร และ 74.0 สำหรับนิ้ว) ผลลัพธ์ดิจิทัลจะแสดงใน Serial Monitor อย่างชัดเจนที่สุด

โครงสร้างฮาร์ดแวร์ & The Diagnostic Tier

• Arduino UNO R3: "Navigational Processor" ทำหน้าที่ประมวลผลการจับเวลาของพัลส์โซนาร์ในระดับนาโนวินาที เพื่อให้แน่ใจว่าขา "Echo" ถูกตรวจสอบด้วยความแม่นยำ 100% duty-cycle
• HC-SR04 Ultrasonic Sensor: "Acoustic Transceiver" มีทรานสดิวเซอร์ความถี่สูงที่แตกต่างกันสองตัว—ตัวหนึ่งสำหรับส่งและอีกตัวสำหรับรับ—ให้ระยะการวัดที่เสถียรตั้งแต่ 2 ซม. ถึง 400 ซม. ด้วยความละเอียด 3 มม.
• Integrated Breadboard Matrix: โปรเจกต์นี้แสดงให้เห็นถึงความสำคัญของรางลอจิก 5V ที่สะอาด โดยการยึดเซ็นเซอร์บน breadboard ผู้ใช้มั่นใจได้ว่าการสั่นสะเทือนทางเสียงของทรานสดิวเซอร์จะไม่รบกวนความต่อเนื่องทางไฟฟ้า
• USB-A to B Link: ให้ทั้งแหล่งพลังงานและสะพานข้อมูลแบบสองทิศทาง ผ่านอินเทอร์เฟซ Serial แล็ปท็อปจะกลายเป็น "Display Module" ที่แสดงการอัปเดตข้อมูล telemetry ความเร็วสูงแบบเรียลไทม์

Technological Logic และการคำนวณแบบ Multi-Unit

ระบบมีความแม่นยำสูงผ่าน กลยุทธ์การปรับปรุงทางคณิตศาสตร์ หลายประการ:

1. The Trigger Protocol: โค้ดจะเริ่มต้นพัลส์สูง 10 ไมโครวินาทีบนขา Trig "Clean Pulse" นี้ช่วยให้แน่ใจว่าเซ็นเซอร์จะไม่สร้าง "Ghosts" หรือ echo ปลอมจากการวัดครั้งก่อนหน้า
2. Sound-Speed Mapping: โปรเจกต์นี้ใช้ค่าคงที่ 343 เมตรต่อวินาที คู่มือนี้จะสอนคุณว่าอุณหภูมิสิ่งแวดล้อมสามารถส่งผลต่อการวัดของคุณได้อย่างไร—ซึ่งเป็นหลักการพื้นฐานของอะคูสติกส์ระดับมืออาชีพ
3. Cross-Unit Verification: แตกต่างจากไม้บรรทัดทั่วไป ซอฟต์แวร์นี้คำนวณ นิ้ว, เซนติเมตร, และมิลลิเมตร พร้อมกัน ทำให้เป็นเครื่องมืออเนกประสงค์สำหรับการก่อสร้างแบบอิมพีเรียลและการวิจัยทางวิทยาศาสตร์แบบเมตริก
4. Signal Debouncing: โค้ดมีการ delay(100) อย่างมีกลยุทธ์ระหว่างการส่ง Ping เพื่อป้องกัน "Acoustic Feedback" ซึ่งเป็นสถานการณ์ที่ echo จากการวัดครั้งหนึ่งถูกรับโดยการวัดครั้งถัดไปโดยไม่ได้ตั้งใจ

ทำไมโปรเจกต์นี้จึงสำคัญ

การเข้าใจ เซ็นเซอร์ Time-of-Flight และ Serial Data Monitoring เป็นทักษะที่จำเป็นสำหรับ วิศวกรหุ่นยนต์และนักออกแบบยานยนต์อัตโนมัติ มันสอนคุณถึงวิธีทำแผนที่ตัวแปรสภาพแวดล้อมที่มองไม่เห็นให้เป็นข้อมูลดิจิทัลที่ใช้งานได้ นอกเหนือจากไม้บรรทัดธรรมดาแล้ว หลักการเดียวกันเหล่านี้ยังถูกนำไปใช้ใน ระบบ Lidar ของรถยนต์ไร้คนขับ, การตรวจสอบระดับถังในอุตสาหกรรม, และ การถ่ายภาพด้วยอัลตราซาวด์ทางการแพทย์ การสร้างโปรเจกต์นี้พิสูจน์ว่าคุณสามารถจัดการกับการจับเวลาที่แม่นยำสูงและส่งมอบเครื่องมือแบบ multi-unit ที่ใช้งานได้จริง ซึ่งช่วยแก้ปัญหาเชิงพื้นที่ในโลกแห่งความเป็นจริง
