ยินดีต้อนรับสู่ PicoFarmLED!

ในคู่มือเล็กๆ นี้ เราจะพาน้องๆ ตั้งค่าแผงไฟ PicoFarmLED กับ Arduino ไปด้วยกัน

แผงไฟ PicoFarmLED เป็นไฟ LED Full Spectrum ที่เหมาะสุดๆ สำหรับปลูกพืช หรือใช้งานอื่นๆ อย่างตู้เลี้ยงสัตว์หรือตู้ปลา

เพราะมันมี Driver ในตัวแล้ว เลยใช้ไฟเลี้ยง 24v อะไรก็ได้ (ปกติแผง LED ต้องใช้ไฟกระแสคงที่) และน้องๆ สามารถปรับความสว่างผ่านสัญญาณ PWM ได้ง่ายๆ โดยไม่ต้องใช้สัญญาณ Dimming 10v แบบที่ Driver ทั่วไปต้องการ

บอร์ด Arduino หรือบอร์ดที่เข้ากันได้ก็ใช้ได้หมด แค่เช็คให้แน่ใจว่ามันใช้แรงดัน 3.3v หรือ 5v และมีขา PWM ซึ่งบอร์ด 90% ก็มีอยู่แล้วแหละ

มุมมองของโปรเจคนี้

โปรเจคนี้เป็นการสำรวจเรื่องการปลูกพืชแนวตั้งและการเชื่อมต่อระหว่างแสงกับฮาร์ดแวร์แบบเจาะลึก พี่จะพาน้องๆ เรียนรู้การสื่อสารและทำให้สวนในร่มของน้องทำงานอัตโนมัติได้ ผ่านการเขียนโปรแกรมลอจิกเฉพาะทางและการตั้งค่าฮาร์ดแวร์ที่มั่นคง เริ่มจากพื้นฐานสำคัญเลย นั่นคือ LED สำหรับปลูกพืชโดยเฉพาะและ Arduino

การเชื่อมต่อกับ Arduino

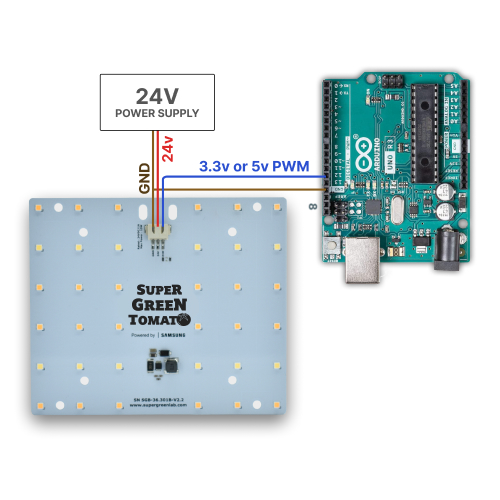

นี่คือวงจรพื้นฐานสำหรับควบคุมแผง PicoFarmLED จาก Arduino Uno ครับ

การลงมือทำจริง: สเปกตรัมแสงและจังหวะเวลา

โปรเจคนี้จะเผยให้เห็นเลเยอร์ต่างๆ ที่ซ่อนอยู่ในปฏิสัมพันธ์ง่ายๆ ระหว่างการปลูกพืชกับดิจิทัล:

• เลเยอร์อินเตอร์เฟซแสง: แผง PicoFarmLED ใช้อัตราส่วนของ LED สีแดงและสีน้ำเงินเฉพาะ เพื่อเลียนแบบสเปกตรัมแสงที่เหมาะกับการสังเคราะห์แสงของพืชที่สุด
• เลเยอร์ลอจิกจับเวลา: โมดูล นาฬิกาจริง (Real-Time Clock หรือ RTC) อย่าง DS3231 สามารถให้เวลาที่แม่นยำ เพื่อควบคุมวงจรแสง 12/12 หรือ 16/8 ชั่วโมงได้อย่างสมบูรณ์ แม้ไฟจะดับ
• เลเยอร์การสื่อสาร: ข้อมูลจะถูกส่งเป็นจังหวะจาก Arduino ไปยัง โมดูลรีเลย์ (Relay Module) เพื่อเปิด-ปิดวงจรไฟแรงสูงตามความต้องการของพืช
• เลเยอร์ลอจิกความร้อน: แผงระบายความร้อนอลูมิเนียม (Heat Sink) ให้การระบายความร้อนประสิทธิภาพสูงสำหรับแผง LED เพื่อความทนทานและประสิทธิภาพ
• เลเยอร์ลอจิกประมวลผล: โค้ด Arduino จะใช้กลยุทธ์ "การถอดรหัสแบบลำดับ" เฉพาะทาง นั่นคือ มันจะร้องขอและดำเนินการโหมด "กลางวัน" หรือ "กลางคืน" สำหรับฟาร์มในร่มของน้อง

โครงสร้างพื้นฐานฮาร์ดแวร์

• Arduino Uno: "สมอง" ของโปรเจค จัดการลูปจับเวลาและประสานงานการทำงานของรีเลย์
• ชุด PicoFarmLED: ให้แสงสว่างความละเอียดสูงที่ตอบโจทย์การสังเคราะห์แสงของพืชแต่ละชนิด
• โมดูล RTC DS3231 (ตัวเลือก): ให้เวลาจริงที่แม่นยำและประสานงานตารางเวลาการปลูกของน้อง
• โมดูลรีเลย์ 5V: จัดการกับกระแสและกำลังไฟสูงที่แผง LED ต้องการได้อย่างมีประสิทธิภาพ พร้อมปกป้อง Arduino ของน้อง
• แผงระบายความร้อน (Heat Sink): ระบายพลังงานความร้อนจากแถว LED กำลังสูงแต่ละแถวได้อย่างมีประสิทธิภาพ
• สาย Micro-USB: ใช้สำหรับโปรแกรม Arduino และจ่ายไฟหลักให้กับตัวควบคุม

แผงไฟนี้สามารถควบคุมได้เหมือน LED ทั่วไป ดังนั้นสเก็ตช์ที่ง่ายที่สุดก็คือตัวอย่าง Blink LED นี่แหละ:

void setup() {
     // initialize digital pin LED_BUILTIN as an output.
     pinMode(LED_BUILTIN, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
     digitalWrite(LED_BUILTIN, HIGH);  // turn the LED on (HIGH is the voltage level)
     delay(1000);                      // wait for a second
     digitalWrite(LED_BUILTIN, LOW);   // turn the LED off by making the voltage LOW
     delay(1000);                      // wait for a second
}

ลองไปดูโค้ดที่แนบมากับคู่มือนี้สำหรับสเก็ตช์ที่ซับซ้อนขึ้นหน่อย ซึ่งจะค่อยๆ เปิด-ปิดไฟเป็นวงจร เอาไว้ฝึกต่อยอดนะ สู้งานนะน้อง!

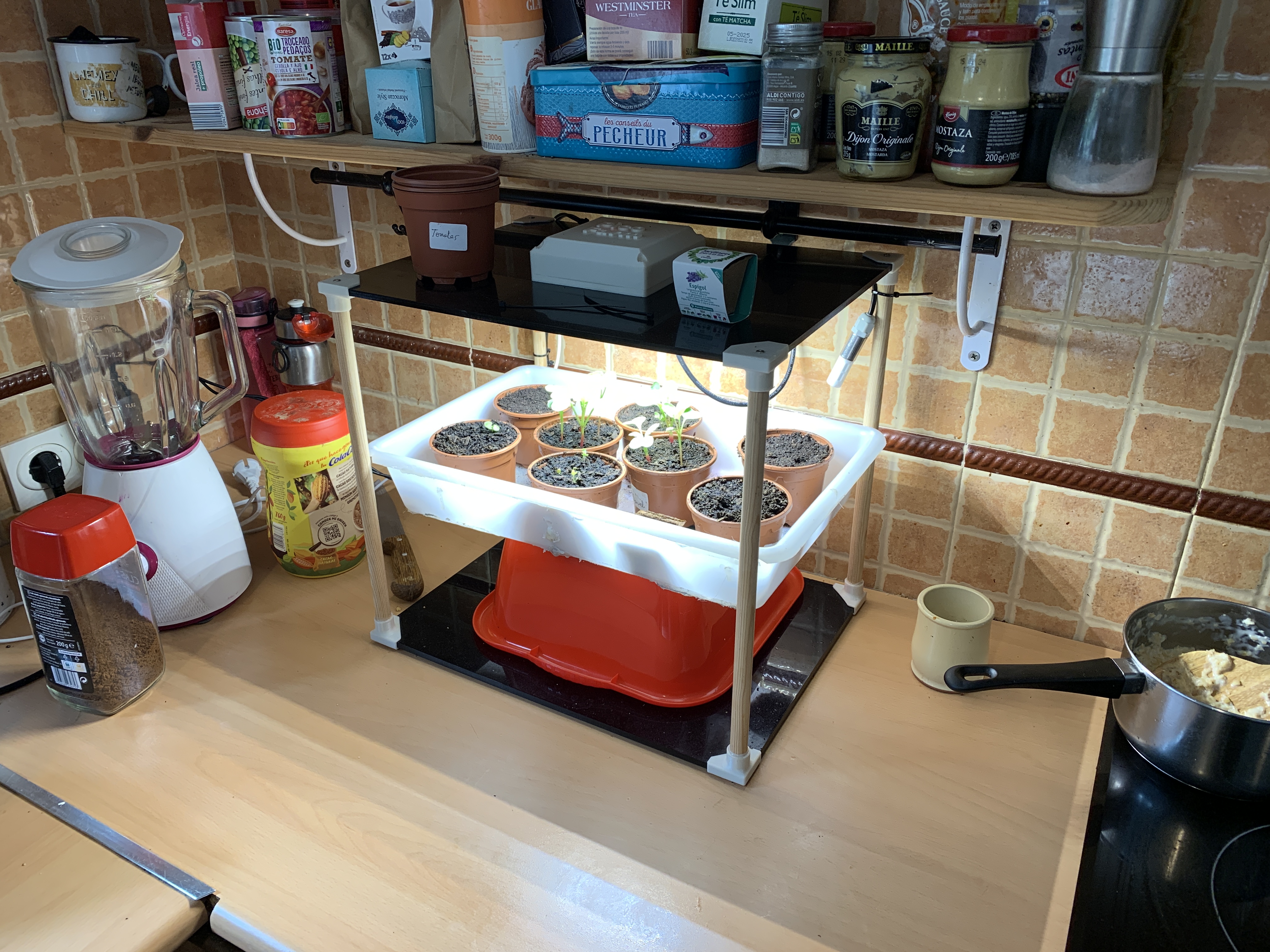

ปลูกผักในบ้านแบบ Step-by-Step ฉบับลงมือทำจริง

กระบวนการปลูกผักด้วย LED นี้ถูกออกแบบมาให้มีประสิทธิภาพสุดๆ:

1. ตั้งค่าฮาร์ดแวร์: วาง LED บนฮีตซิงค์ให้ถูกต้อง แล้วต่อรีเลย์เข้ากับ Arduino และแหล่งจ่ายไฟกำลังสูง (PSU)
2. ตั้งค่าเวลา: ในฟังก์ชัน setup() ให้เริ่มต้นพอร์ต I2C สำหรับ RTC (ถ้าใช้) และพินเอาต์พุตของรีเลย์
3. ลูปทำงานอัตโนมัติ: Arduino จะตรวจสอบค่าต่างๆ (เช่น อ่านเวลาจาก RTC) และอัพเดทไฟ LED แบบเรียลไทม์
4. ดูผลลัพธ์: มองดูพืชผักของคุณเติบโตเป็นจังหวะภายใต้แสงไฟที่ตั้งค่าเอง ดูมันกระพริบและโตขึ้นไปพร้อมกัน

อยากได้ฟีเจอร์พรีเมียมกว่านี้?

ยังมีเฟิร์มแวร์ที่ช่วยให้คุณตั้งค่าการปลูกผักในบ้านให้รองรับแอปมือถือได้ ซึ่งสามารถควบคุมและตรวจสอบอุณหภูมิ ความชื้นจากระยะไกลได้ แถมยังมีโมดูลรดน้ำอัตโนมัติและโมดูลควบคุมระดับ CO2 อีกด้วย

หรือจะลองดาวน์โหลดแบบฟรีๆ อย่างชั้นวางของในครัวที่พิมพ์ด้วยเครื่อง 3D Printer หรือตัดด้วยเลเซอร์ก็ได้นะ

อัพเกรดโปรเจคให้เทพขึ้น

• เพิ่มจอแสดงผล OLED: ใส่จอ OLED เล็กๆ ลงในกล่องควบคุมเพื่อแสดงค่า "เวลาทำงาน" และ "ดัชนีประสิทธิภาพความร้อน (%)" จัดไปวัยรุ่น!
• เชื่อมต่อเซนเซอร์เพิ่ม: ต่อเซนเซอร์หลายๆ ตัวเพิ่ม (เช่น DHT22 วัดความชื้น หรือเซนเซอร์วัดความชื้นในดิน) เพื่อสร้างฟาร์มในร่มอัตโนมัติแบบเต็มตัว
• ควบคุมผ่านคลาวด์: เพิ่มโมดูล WiFi (ESP8266/ESP32) แล้วเชื่อมต่อกับแดชบอร์ดบนคลาวด์ จะได้ควบคุมและติดตามการปลูกผักจากมือถือผ่าน WiFi ได้สบายๆ ห้ามช็อตนะตัวนี้!
• ปรับแสงแบบละเอียด: เพิ่มตัวปรับความสว่าง PWM เฉพาะทาง เพื่อปรับ "ความสว่าง" หรือ "อัตราส่วนสเปกตรัม" ของ LED ด้วยมือสำหรับแต่ละช่วงการเติบโตของพืช

การตั้งค่าแผง LED ปลูกผักในบ้าน DIY ด้วย Arduino นี้เป็นโปรเจคที่เพอร์เฟกต์สำหรับคนรักอิเล็กทรอนิกส์ที่มองหาอุปกรณ์การเกษตรแบบอินเทอร์แอคทีฟและน่าสนใจ! สู้งานนะน้อง
