แน่นอนว่าตอนนี้ในตลาดก็มีโซลูชันสำเร็จรูปสำหรับสมาร์ทโฮมเพียบเลย ที่ช่วยให้เราออโตเมตสวิตช์ต่างๆ ได้ง่ายๆ และดูดีมีสไตล์ อย่างเช่นเจ้าพวก Sonoff กับ Shelly (นี่แค่ยกตัวอย่างบริษัทหลักๆ นะ)
แต่... จุดสนุกมันอยู่ตรงนี้ไง!
พี่อยากลองฝึกใช้เจ้า Arduino Nano 33 IoT คู่กับเครื่อง 3D Printer ซะหน่อย และรอไม่ไหวแล้วที่จะเอามันมาทำโปรเจคสนุกๆ ด้วยกัน
และวิธีที่ดีที่สุดก็คือ นำทักษะที่มีอยู่มาผสมปนเปกัน เพื่อสร้างโปรเจคเพื่อการศึกษา ที่มีโจทย์ท้าทายหลักๆ อยู่ 4 ข้อ:
- คิดและร่างแนวทางแก้ปัญหา พร้อมกำหนดเงื่อนไขขอบเขตทั้งหมดให้ชัดเจน
- เขียนโค้ดด้วย C++ และไปตะลุยโลกอันสวยงามของฮาร์ดแวร์และซอฟต์แวร์ Arduino
- ออกแบบ คำนวณขนาด และสร้างต้นแบบ ของตัวโครงสร้างและกลไกที่ใช้กดสวิตช์ พร้อมทั้งทำ slicing และพิมพ์ด้วยเครื่อง 3D Printer
- ปรับโซลูชัน ที่ไม่ได้ถูกออกแบบมาให้ใช้กับเซอร์โวมอเตอร์โดยตรง แต่เป็นการดัดแปลงสเก็ตช์สำหรับไฟแบบปรับความสว่าง (dimmable light) เพื่อให้ Google Home สามารถสั่งให้เซอร์โวมอเตอร์ของเราขยับได้
ผลลัพธ์: ได้ของเจ๋งๆ สนุกๆ มาชิ้นนึง ถามว่าจะเอาไปใช้จริงมั้ย? เปล่าเลยน้อง พี่ติด Sonoff ไว้ควบคุมระบบทำน้ำร้อนเรียบร้อยแล้ว แต่ไอ้เจ้านี่มันก็ยังคงเป็นอะไรที่เท่และน่าอวดอยู่ดี
ภาพรวมโปรเจค
"Retro-Link" นี้มาจัดการกับโจทย์พื้นฐานของระบบบ้านอัตโนมัติ นั่นคือ การทำงานแบบไม่บุกรุก (Non-Invasive Actuation) แทนที่จะไปยุ่งกับสายไฟแรงสูงในหม้อต้มน้ำหรือสวิตช์ ซึ่งมักทำให้ประกันหายและต้องเรียกช่างไฟที่มีใบรับรอง โปรเจคนี้ใช้สิ่งที่เรียกว่า "สะพานเมคคาทรอนิกส์" โดยการผสมผสานการออกแบบ 3D แบบพาราเมตริก เข้ากับ Arduino Nano 33 IoT ทำให้ Retro-Link สามารถกดสวิตช์จริงๆ ได้ผ่านแขนกลที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ นำฮาร์ดแวร์เก่าแก่มาผสานกับระบบอัตโนมัติสมัยใหม่บนคลาวด์ได้อย่างลงตัว
เป้าหมายของโปรเจคนี้ คือการสร้างองค์ประกอบทางกลไก ที่สามารถโต้ตอบกับสวิตช์ได้ โดยสวิตช์ตัวนั้นเชื่อมต่อกับหม้อต้มน้ำไฟฟ้าที่ใช้ทำน้ำร้อนสำหรับอาบน้ำ แนวคิดเริ่มจากความต้องการประหยัดพลังงานสำหรับน้ำร้อน ในขณะเดียวกันก็ทำให้มีน้ำร้อนพร้อมใช้เมื่อต้องการ จากนั้นพี่ก็ตัดสินใจทำให้ Google Home หรือ Alexa สามารถสื่อสารกับมันได้ ซึ่งการจะทำแบบนั้นได้ พี่ต้องใช้วิธีอ้อมๆ ในการตั้งค่าบน Arduino IoT เพราะมันไม่มีโซลูชันสำเร็จรูปสำหรับเชื่อมต่อเซอร์โวมอเตอร์ อุปกรณ์ที่ใกล้เคียงที่สุดที่ "คิด" เป็นเปอร์เซ็นต์หรือองศาได้ ก็คือไฟแบบปรับความสว่าง (dimmable light) นั่นแหละ พี่เลยตั้งโค้ดให้มันเหมือนกำลังคุยกับไฟแบบปรับความสว่าง แล้วค่อยแปลงเปอร์เซ็นต์เป็นองศาการหมุน
ลึกลงไปในรายละเอียดทางเทคนิค
- การวิเคราะห์แรงบิดทางจลนศาสตร์ (Kinematic Torque Forensics):

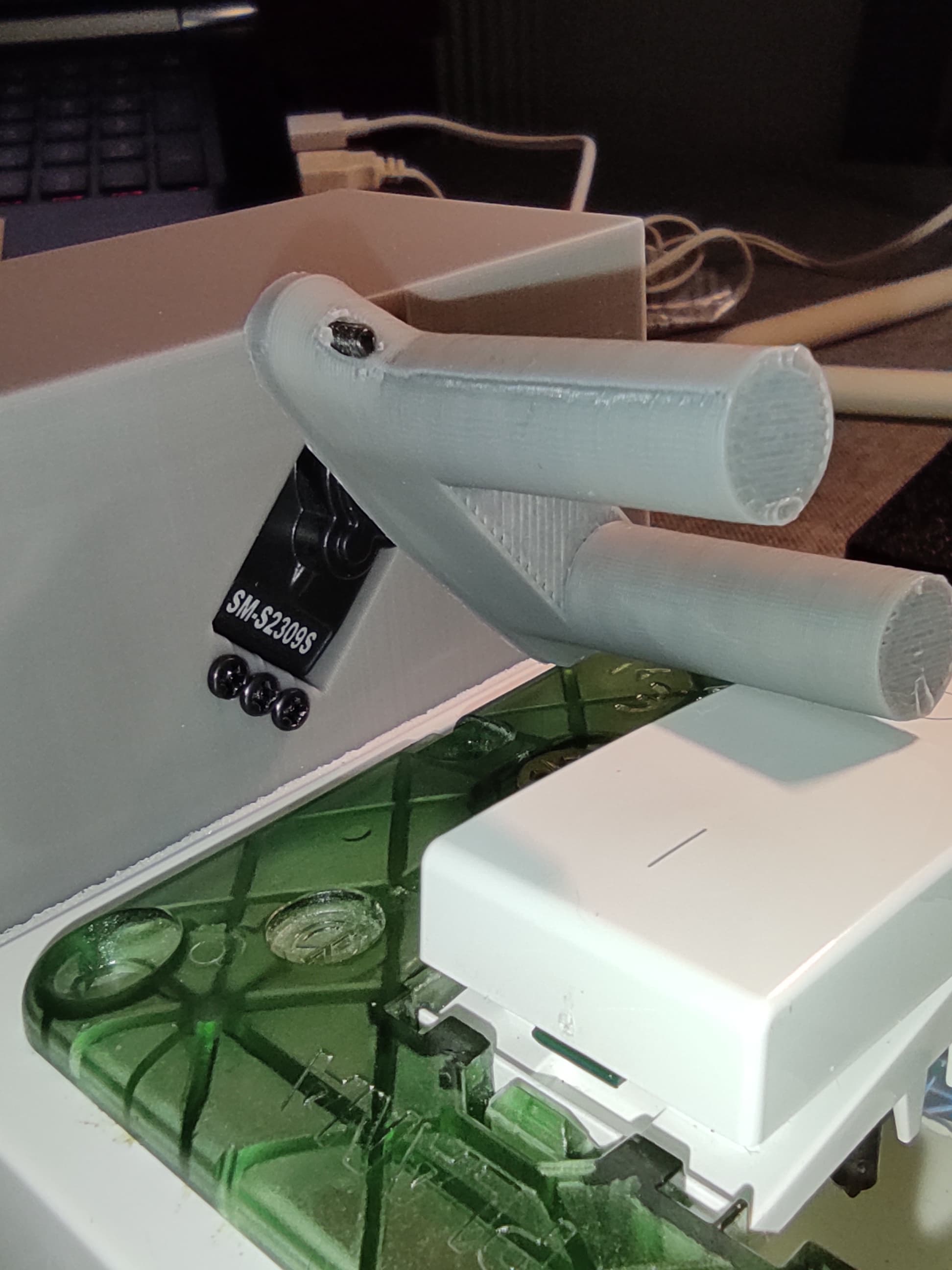

- โจทย์เรื่องแรงล็อค: สวิตช์อุตสาหกรรมมาตรฐาน (แบบที่ใช้กับหม้อต้มน้ำ) ต้องการแรงกดที่มากพอเพื่อเอาชนะกลไกล็อคสปริงภายใน โปรเจคนี้ใช้เซอร์โวมอเตอร์รุ่น SM-S2309S ซึ่งให้แรงบิดที่จำเป็นผ่านแขนคานที่พิมพ์ขึ้นเอง เพื่อเพิ่มประสิทธิภาพทางกลให้สูงสุด

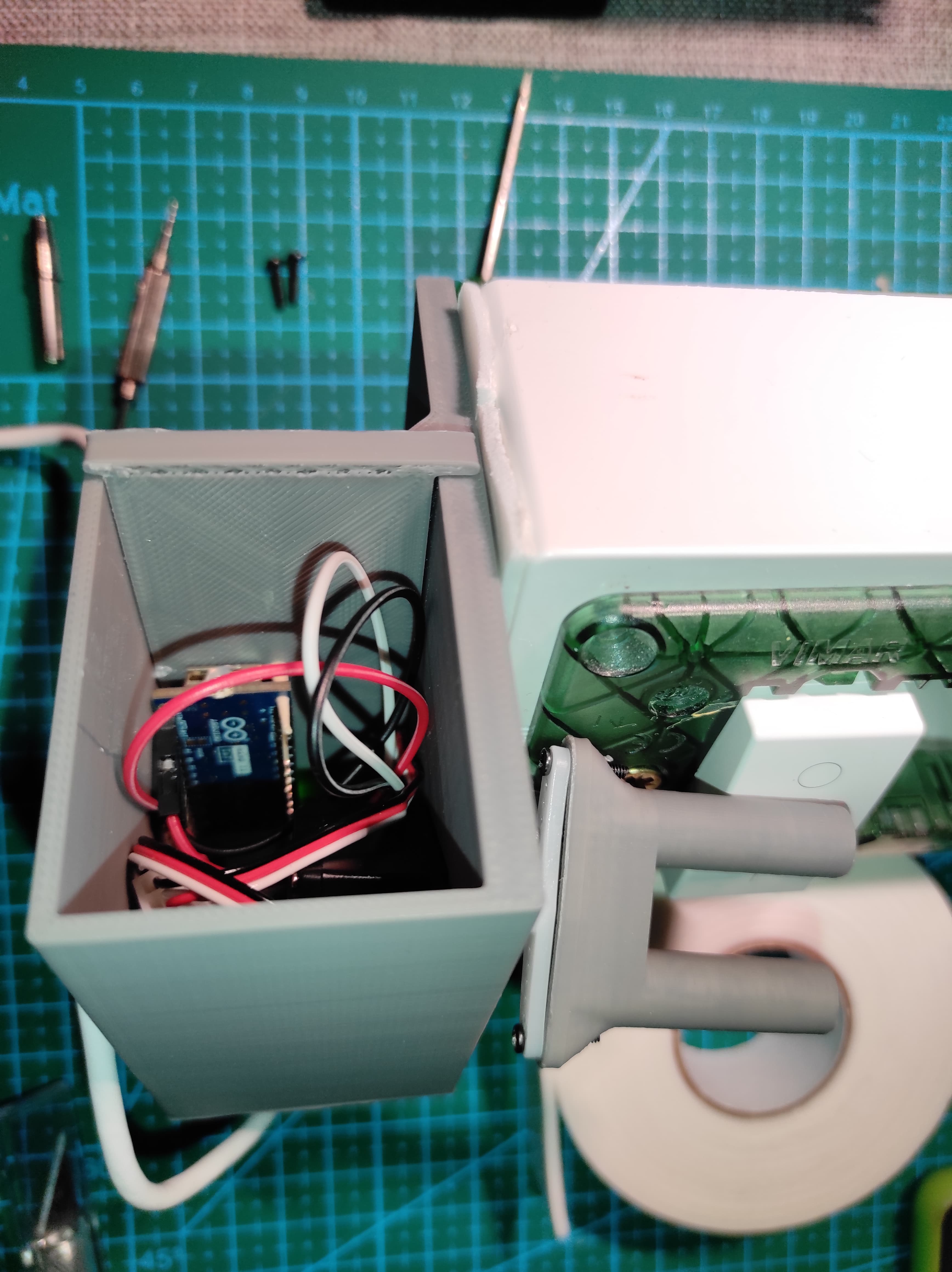

- การออกแบบแบบพาราเมตริก (Rhino Grasshopper): ตัวโครงสร้างและแอกทูเอเตอร์ถูกออกแบบโดยใช้หลักพาราเมตริก เพื่อให้แน่ใจว่าสวมทับแผ่นสวิตช์ได้พอดี จัดแนวแกนหมุนของเซอร์โวให้ตรงกับจุดหมุนของสวิตช์ เพื่อการทำงานที่ไร้แรงเสียดทาน
- การเชื่อมโยงข้ามโดเมนบนคลาวด์ (Cross-Domain Cloud Mapping):
- วิธีอ้อมผ่านไฟปรับความสว่าง: ในระบบนิเวศ Arduino IoT Cloud มักจะมีวิดเจ็ตสำหรับเซอร์โวจำกัด Retro-Link ใช้สิ่งที่เรียกว่า สะพานทางตรรกะ (Logical Bridge) โดยใช้ตัวแปร "Dimmable Light" (0-100%)
- การแปลงเปอร์เซ็นต์เป็นมุม: เฟิร์มแวร์จะดักรับคำสั่ง 0-100% จากคลาวด์ แล้วแมปมันเข้ากับช่วงมุมทางกายภาพของเซอร์โว (เช่น 20° สำหรับปิด, 160° สำหรับเปิด) ทำให้สามารถผสานรวมกับผู้ช่วยเสียง (Google Home/Alexa) ได้อย่างราบรื่น โดยใช้คำสั่งพื้นฐานอย่าง "Set Light level" เพื่อขับเคลื่อนการทำงานทางกล
- การวิเคราะห์ความปลอดภัยของ WiFi และคลาวด์:
- การส่งข้อความผ่าน MQTT: Arduino Nano 33 IoT จะสื่อสารผ่านแพ็กเก็ต MQTT ที่เข้ารหัสไปยัง Arduino Cloud ซึ่งทำให้แน่ใจได้ว่าหม้อต้มน้ำแรงสูงจะไม่ถูกสั่งการโดยการรับส่งข้อมูลบนเครือข่ายที่ไม่มีสิทธิ์ นี่คืออินเทอร์เฟซเมคคาทรอนิกส์ที่ปลอดภัยและมีช่องว่างทางอากาศ (air-gapped)
วิศวกรรมและการนำไปใช้
- การวิเคราะห์ชั้นงาน 3D Printing:
- เพื่อให้ชิ้นส่วน PLA ทนทานต่อแรงทางกลจากการกดสวิตช์แข็งๆ ซ้ำๆ เราจัดการสไลซ์ชิ้นส่วนด้วยความหนาแน่นของวัสดุเติมสูง (40% ขึ้นไป) และจัดแนวการพิมพ์ให้ได้ความแข็งแรงดึงสูงสุดตามแนวแกนคันโยก งานนี้ต้องจัดหนักหน่อยน้อง!
- การผสานกับผู้ช่วยเสียง (Voice Assistant):

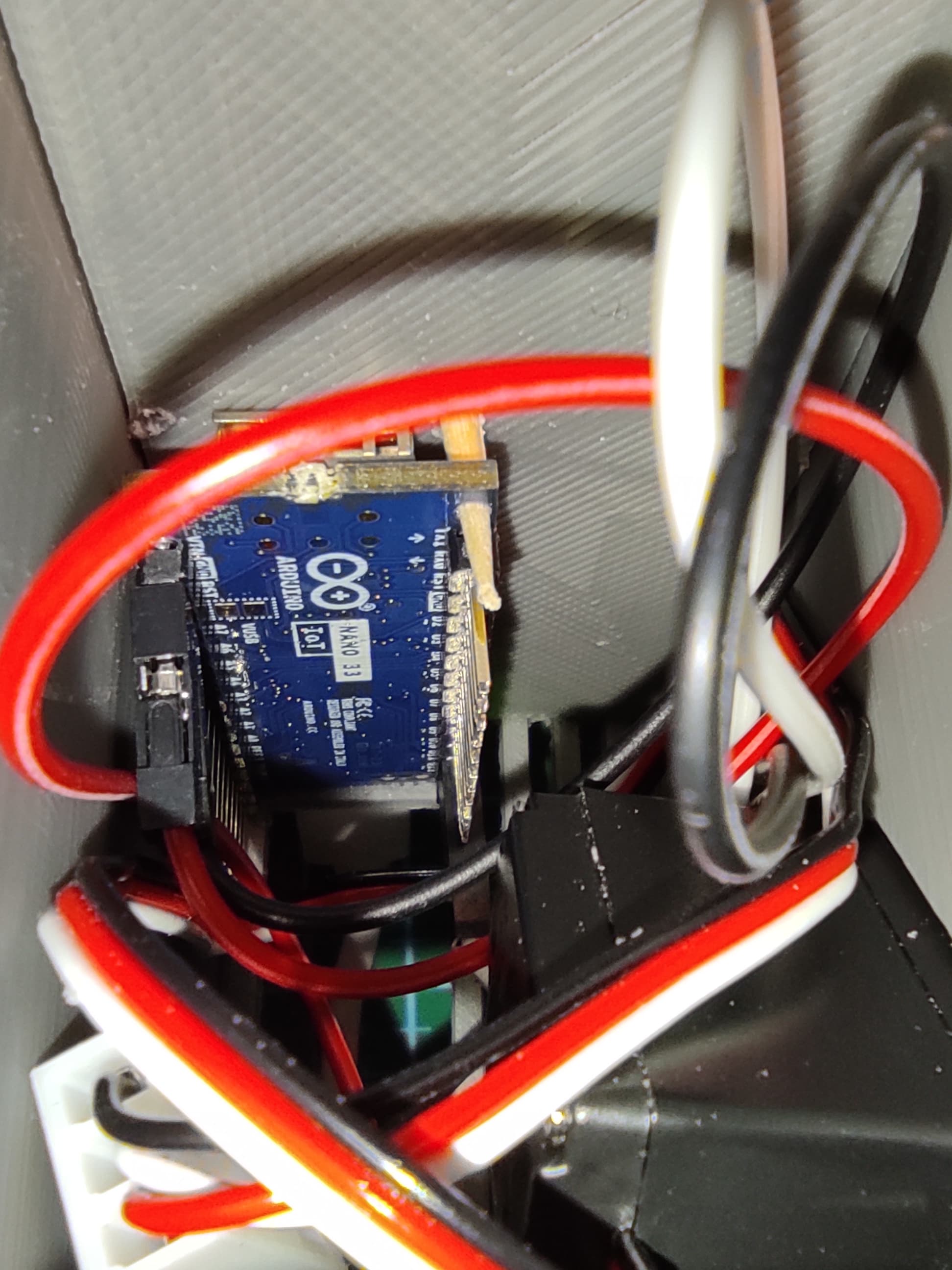

- ด้วยการตั้งค่าให้บอร์ด Nano 33 IoT ทำงานเป็นอุปกรณ์สมาร์ทดีไวซ์ตัวที่สอง เจ้า Retro-Link นี้เลยทำฟีเจอร์ "Boiler Scheduling" ได้ นั่นคือพอผู้ใช้พูดว่า "Hey Google, turn on the hot water" ระบบสะพานเชื่อมจากคลาวด์สู่ท้องถิ่นก็จะสั่งให้เซอร์โวขยับทันที ทำให้เราอุ่นน้ำได้ตามต้องการ ประหยัดพลังงานสุดๆ ไปเลย สะดวกเวอร์!
- การติดตั้งแบบไม่ทำลาย (Non-Invasive Mounting):

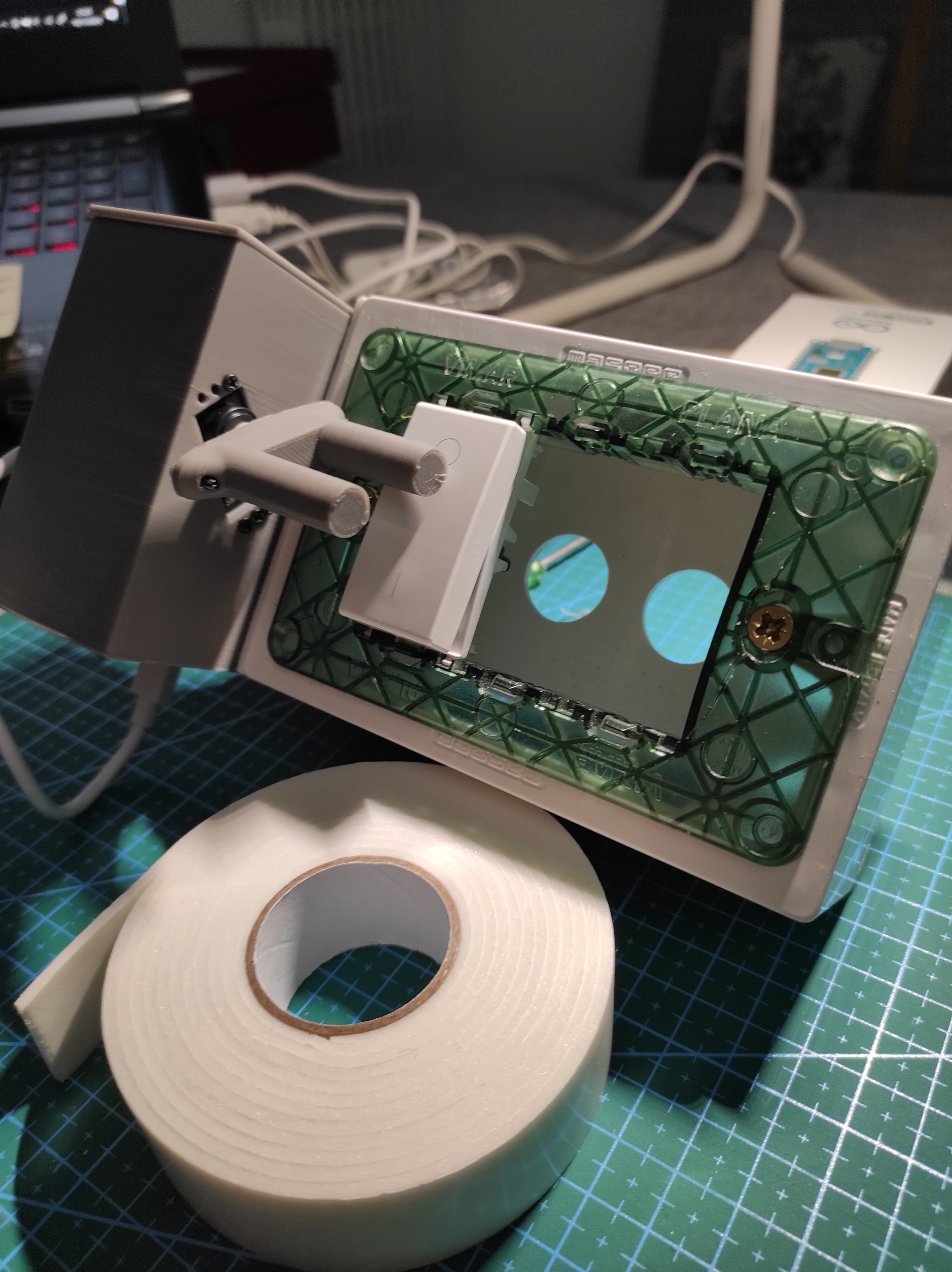

- ตัวโครง (Chassis) ออกแบบมาให้ยึดด้วยแรงกดหรือกาวติดรอบๆ แผ่นสวิตช์เดิมที่มีอยู่ เทคนิคการวิเคราะห์นี้ทำให้เราถอดระบบออกได้โดยไม่ทิ้งรอยถาวร เหมาะมากสำหรับหอพักหรือระบบเดิมๆ ที่ไม่อยากเจาะรูเพิ่ม ห้ามช็อตนะตัวนี้!
สรุป
Retro-Link เป็นตัวอย่างที่ชัดเจนของประโยชน์จาก Mechatronic Retrofitting (การปรับปรุงระบบเดิมด้วยเมคคาทรอนิกส์) ด้วยการเชี่ยวชาญใน Kinematic Lever Design (การออกแบบคานกลศาสตร์) และ Cross-Domain Variable Forensics (การวิเคราะห์ตัวแปรข้ามสาขา) เราในฐานะนักพัฒนาก็สามารถทำให้ระบบที่ "ดูเหมือนจะทำให้อัตโนมัติไม่ได้" กลายเป็นอัตโนมัติได้ นำความฉลาดมาสู่ระบบเก่าๆ ผ่านการผสมผสานระหว่างวิศวกรรมฮาร์ดแวร์และคลาวด์อย่างแน่นหนา สู้งานนะน้อง!
