การวัดระยะทาง: ไม้บรรทัดดิจิทัล

LCD Distance Meter เป็นโปรเจกต์คลาสสิกที่รวมฟิสิกส์และอิเล็กทรอนิกส์เข้าด้วยกัน โดยการวัดเวลาการเดินทางของคลื่นเสียง ทำให้ Arduino สามารถคำนวณระยะทางไปยังวัตถุได้อย่างแม่นยำน่าทึ่ง (ภายในหน่วยมิลลิเมตร)


หลักการทางฟิสิกส์เบื้องหลัง

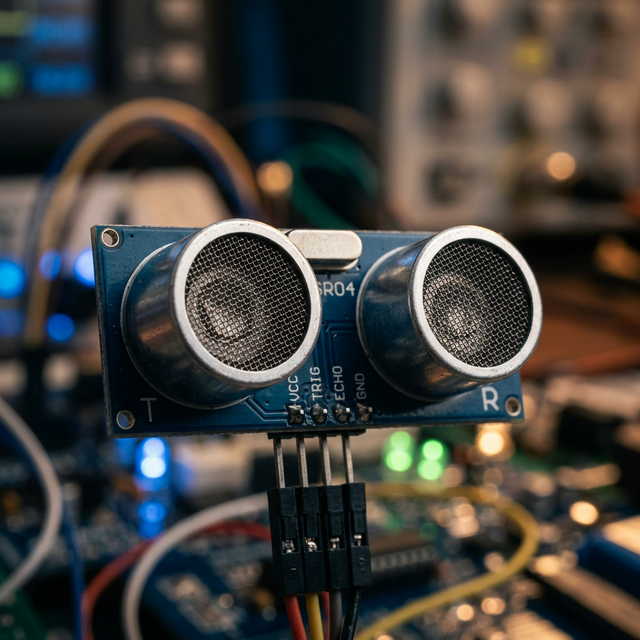

โปรเจกต์นี้ใช้ HC-SR04 Ultrasonic Sensor

  1. การทริกเกอร์: Arduino ส่งพัลส์ High 10 ไมโครวินาทีไปยังเซ็นเซอร์
  2. การปล่อยคลื่น: เซ็นเซอร์ปล่อยคลื่นอัลตราซาวนด์แปดพัลส์ที่ 40kHz
  3. การสะท้อน: พัลส์จะสะท้อนจากวัตถุและกลับมายังเซ็นเซอร์
  4. การคำนวณ: Arduino คำนวณระยะทางโดยใช้สูตร: Distance = (Time * 0.034) / 2

ส่วนประกอบที่จำเป็น

  • Arduino (รุ่นใดก็ได้): สำหรับประมวลผลทางคณิตศาสตร์
  • HC-SR04 Ultrasonic Sensor: ตัวส่งและตัวรับ
  • 16x2 LCD Display: สำหรับแสดงระยะทางในหน่วยเซนติเมตรหรือนิ้ว
  • 10k Potentiometer: สำหรับปรับความคมชัดของหน้าจอ LCD
  • Breadboard และ Jumper Wires


การประยุกต์ใช้งานจริง

นอกเหนือจากการเป็น "ไม้บรรทัดดิจิทัล" แล้ว ระบบนี้ยังสามารถปรับใช้สำหรับ:

  • การตรวจสอบระดับน้ำ: การวัดระยะทางไปยังผิวน้ำในถัง
  • เซ็นเซอร์จอดรถ: การแจ้งเตือนด้วยภาพหรือเสียงเมื่อรถเข้าใกล้กำแพง
  • การคัดแยกทางอุตสาหกรรม: การวัดความสูงของกล่องบนสายพานลำเลียง

ข้อมูล Frontmatter ดั้งเดิม

title: "LCD Distance Meter with Ultrasonic Sensor"
description: "Measure distances without a tape measure! Use an Arduino, HC-SR04 ultrasonic sensor, and an LCD to create a precise digital ruler."
category: "Sensors & Environment"
difficulty: "Easy"
