ชื่อโปรเจกต์: คอนโทรลไฟ LED ด้วยรีโมท (ฉบับวัยรุ่นสร้างตัว)

โปรเจกต์นี้พี่จะพาพวกเอ็งมาทำไฟ LED เส้น (LED strip) แบบคุมด้วยรีโมทกัน จะได้เท่ๆ เหมือนบ้านไฮเทคไง

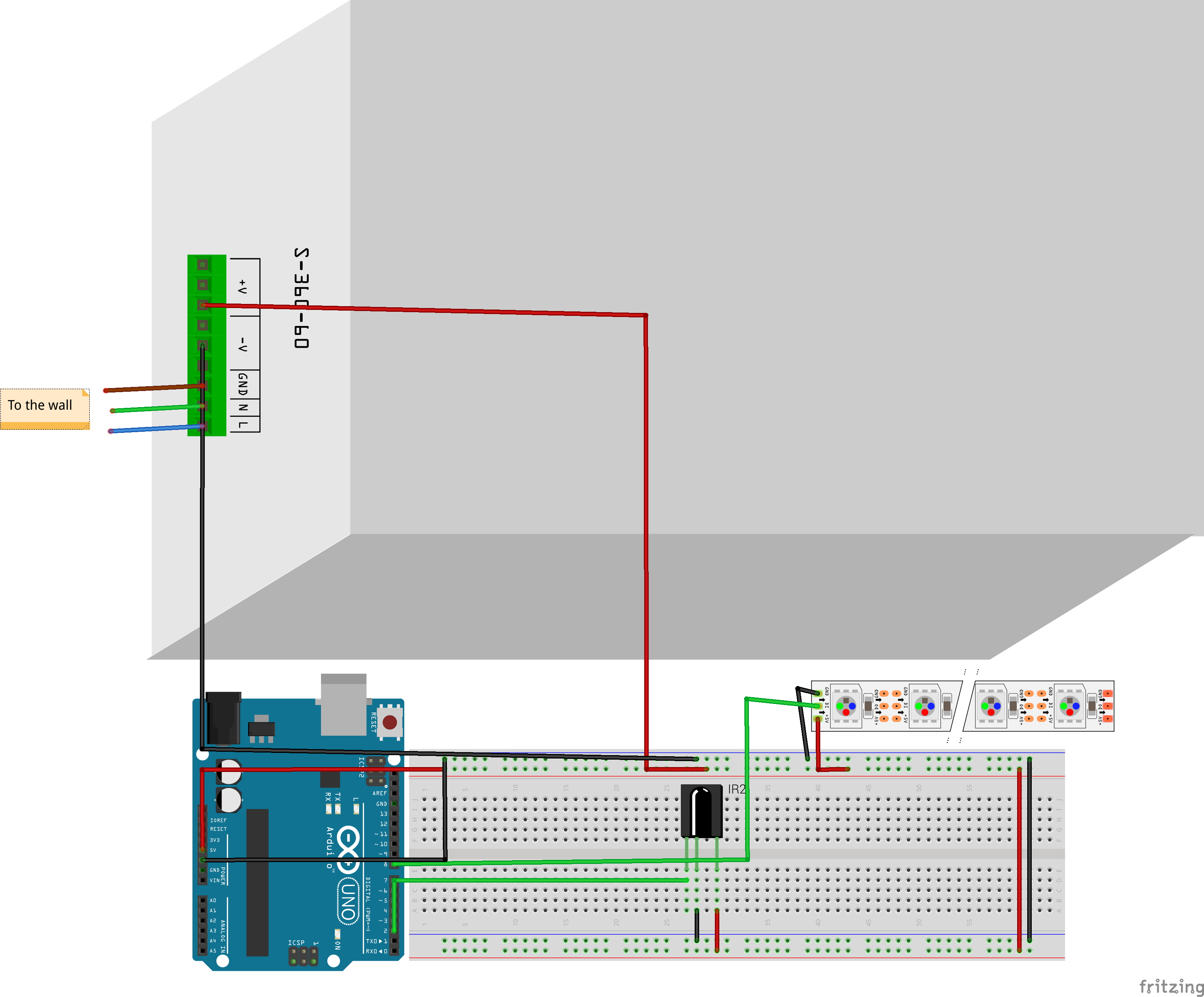

การต่อสาย (ห้ามต่อผิดนะ เดี๋ยวควันขึ้น):

ระบบควบคุมไฟแบบเซียนๆ

โปรเจกต์นี้จะโชว์ของด้วยการเอา LED เส้นสุดฮิตอย่าง WS2812B (NeoPixel) มาฟีเจอริ่งกับตัวรับสัญญาณ Infrared (IR) พื้นฐาน แค่มี IR Receiver ตัวเดียว เอ็งก็สามารถเสกรีโมทบ้านๆ ที่มีอยู่ (ไม่ว่าจะรีโมททีวี หรือรีโมทแอร์) ให้กลายเป็นตัวคุมไฟห้องสุดหล่อได้แล้วน้อง

การจัดเต็มด้านเทคนิค (Technical Implementation)

การจัดการพลังงาน (ห้ามเบี้ยว): การจะขับ NeoPixel สัก 144 ดวงขึ้นไปเนี่ย มันกินกระแสไม่ใช่เล่นๆ นะน้อง (ดวงหนึ่งซัดไป 60mA ถ้าเปิดสีขาวสุด) พี่เลยจัด Power Supply 5V 10A แยกต่างหากไปเลย เพื่อให้ระบบนิ่งๆ ไฟไม่ตกจนทำให้ Board Arduino หรือ LED เส้นของเอ็งลาโลกไปก่อนวัยอันควร
การจัดการ IR Protocol: เราจะใช้ IR Receiver (ตระกูล TSOP) ต่อเข้ากับ Pin 2 แล้วเขียน Code เพื่อแกะรหัส (Decode) ค่าที่ส่งมาจากรีโมทให้กลายเป็น HEX codes เพื่อสั่งงานฟังก์ชันต่างๆ เช่น เปิด/ปิด, เปลี่ยนสี หรือจะเล่นท่าทางแสง (Animation) ก็จัดไปตามใจชอบ

การตั้งค่า Software

ใน Code ของ Arduino เอ็งต้องไปกำหนดจำนวนดวงไฟกับ Control Pin ที่ใช้ส่งข้อมูลให้ถูกต้องก่อนนะ:

#define NUM_LEDS 300
#define DATA_PIN 8

ส่วนใครอยากใช้รีโมทของตัวเอง ก็แค่เปิด Serial Monitor มาเช็กค่า HEX codes ของแต่ละปุ่มดู:

กดปุ่มที่รีโมทของเอ็ง
อ่านค่า HEX ที่เด้งขึ้นมาบนจอ (เช่น 0xFFE01F)
เอาค่านั้นไปอัปเดตในบรรทัด #define ใน Code ซะ:

#define ON 0xFFE01F

ข้อควรระวังและการปรับแต่ง (Safety and Optimization)

Power Injection: ถ้าไฟเส้นมันยาวจัด พี่แนะนำให้ "ฉีดไฟ" (Inject power) เข้าไปทั้งหัวและท้ายเส้นเลยนะน้อง แสงจะได้สว่างเท่ากันทั่วทั้งเส้น ไม่ใช่ต้นสายสว่างจ้าแต่ปลายสายหรี่เป็นเทียนไข
Wait/Pattern Logic: ใน Code นี้พี่ใส่ Logic ให้มันขัดจังหวะพวกท่าเต้นไฟ (Animations) ได้ทันทีที่กดรีโมทปุ่มใหม่ ระบบจะได้ตอบสนองไวๆ ไม่ต้องรอให้ท่าเก่าเล่นจบก่อน
Enclosure (กล่องใส่): หาพวกกล่อง 3D-printed มาครอบ Board Arduino กับ IR Receiver ไว้หน่อย จะได้ปกป้องพวก Proto Shield กับรอยบัดกรีเนียนๆ ของเราไม่ให้พังง่ายๆ

ทรัพยากรของโปรเจกต์

Source Code: เข้าไปดูและศึกษาได้ที่ Repository ของโปรเจกต์เลย
การประกอบร่าง: เริ่มจากต่อบน Breadboard ลองให้รอดก่อนนะวัยรุ่น พอทุกอย่างนิ่งแล้วค่อยขยับไปบัดกรีลง Proto Shield เพื่อความหล่อเท่และใช้งานได้ยาวๆ ในระยะยาวสู้งานนะน้อง!
