ในบทสอนนี้ เราจะมาเรียนรู้วิธีทำให้ข้อความวิ่ง (scroll) บนหน้าจอของ Arduino UNO R4 ด้วย Visuino กัน

จัดไปวัยรุ่น! ดูวิดีโอประกอบด้วยน้า

ขั้นตอนที่ 1: อุปกรณ์ที่ต้องใช้

1. Arduino UNO R4 WiFi (หรือ Minima): โปรเจคนี้ต้องใช้บอร์ดรุ่น R4 เท่านั้นนะน้อง เพราะรุ่นเก่า R3 มันไม่มีเมทริกซ์ LED ติดมาบนบอร์ดนั่นเอง UNO R4 WiFi ตัวนี้มาพร้อม CPU 32-bit Cortex-M4, Wi-Fi ในตัว และที่สำคัญคือมีเมทริกซ์ LED สีแดง 96 ดวง (12x8) ติดตั้งมาบนบอร์ดเลย
2. โปรแกรม Visuino: ไปโหลดมาให้เรียบร้อย

ขั้นตอนที่ 2: เปิด Visuino และเลือกบอร์ดเป็น Arduino UNO R4 WiFi

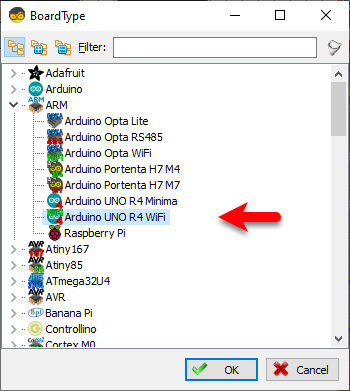

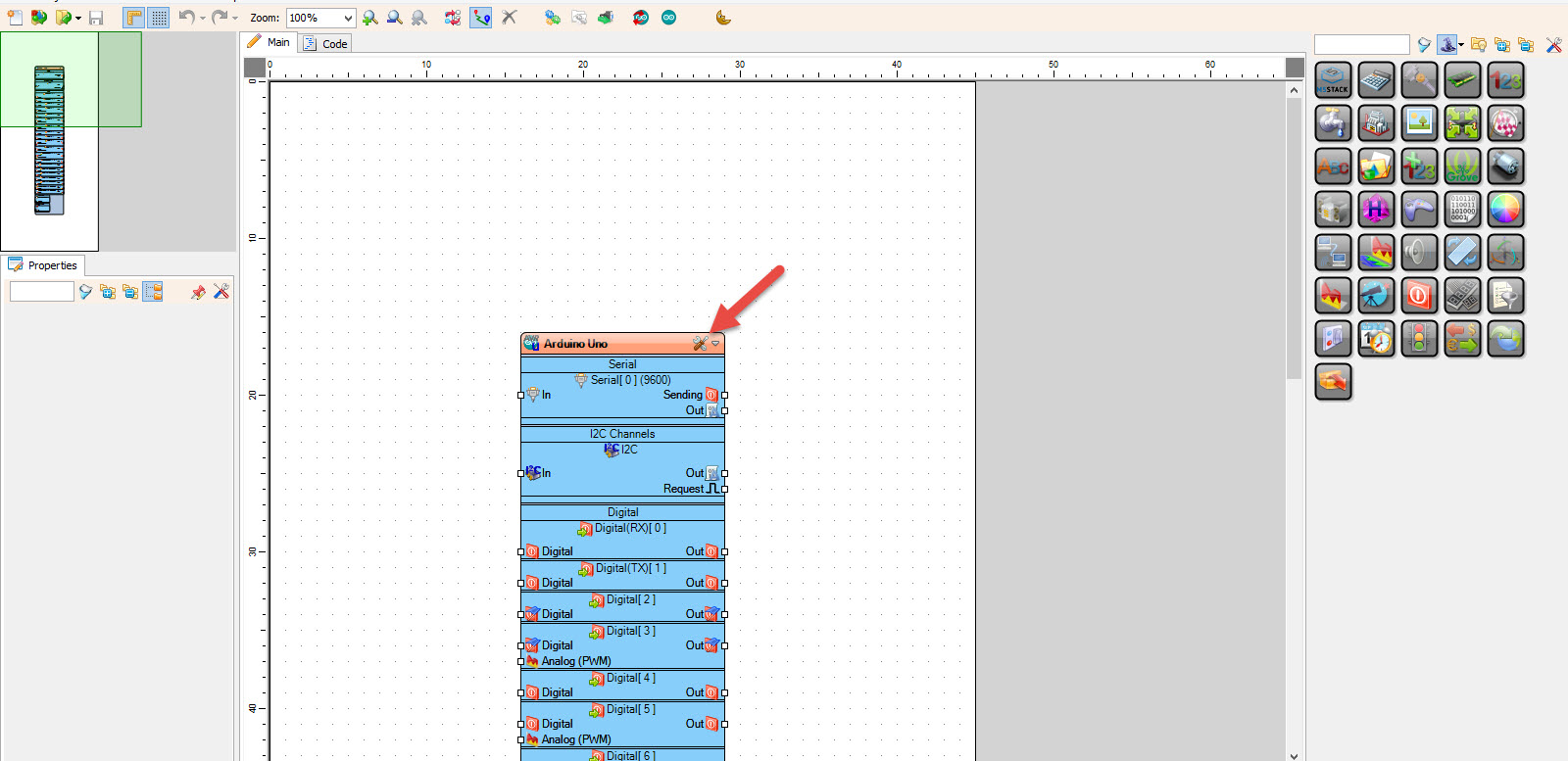

คลิกปุ่ม "Tools" บนคอมโพเนนต์ Arduino ใน Visuino (รูปที่ 1) พอดิอะล็อกโผล่มา ให้เลือก "Arduino UNO R4 WiFi" ตามภาพด้านบนเลย

ขั้นตอนที่ 3: ใน Visuino ให้เพิ่มคอมโพเนนต์

1. เพิ่มคอมโพเนนต์ "Clock Generator"

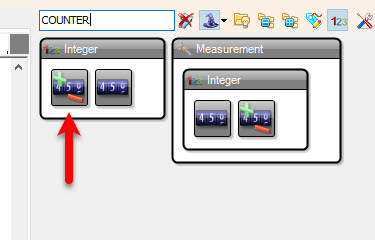

2. เพิ่มคอมโพเนนต์ "Up/Down Counter"
3. เพิ่มคอมโพเนนต์ "Integer Multi Source"

ขั้นตอนที่ 4: ใน Visuino ตั้งค่าคอมโพเนนต์

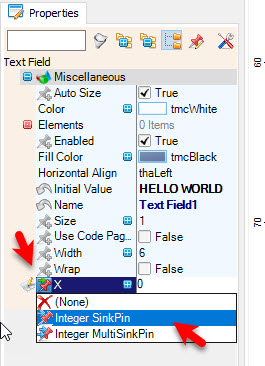

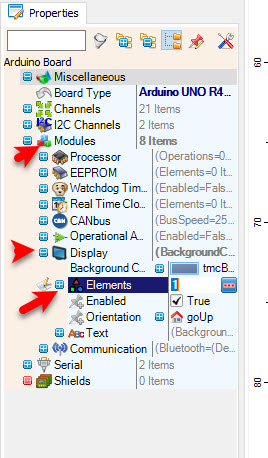

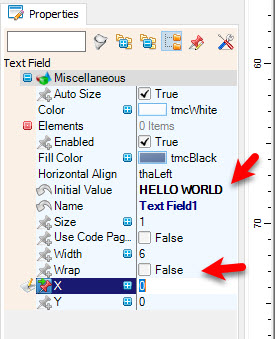

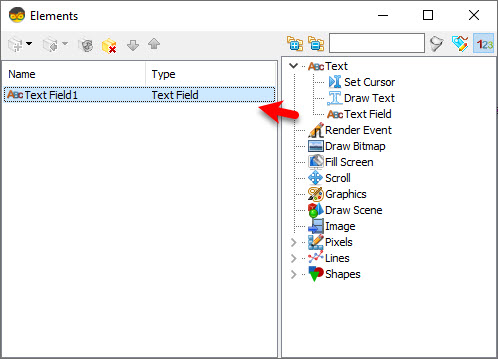

1. เลือกบอร์ด Arduino UNO R4 WiFi ในหน้าต่าง Properties ให้ขยาย Modules > Display แล้วเลือก Elements คลิกปุ่ม 3 จุด ในหน้าต่าง Elements ให้ลาก "Draw Text" ไปไว้ฝั่งซ้าย ในหน้าต่าง Properties เลือก "Text" แล้วพิมพ์ HELLO WORLD เลือก "X" คลิกไอคอนพิน แล้วเลือก "Integer SinkPin" ตั้งค่า "Wrap" เป็น False ด้วย ตั้งค่านี้เสร็จ เราก็จะได้อิลิเมนต์ข้อความสำหรับเมทริกซ์ LED 12x8 บนบอร์ดแล้ว ใช้ง่ายๆ ไม่ต้องมานั่งเขียนโค้ด C++ หรืออาร์เรย์เลขฐานสิบหกให้ปวดหัว

2. ปิดหน้าต่าง Elements

3. เลือก "ClockGenerator1" ในหน้าต่าง Properties ตั้งค่า "Frequency" เป็น 5 ค่านี้ควบคุมความเร็วของข้อความวิ่งน้า อยากให้ช้าหรือเร็วก็ปรับเอาเองได้เลย

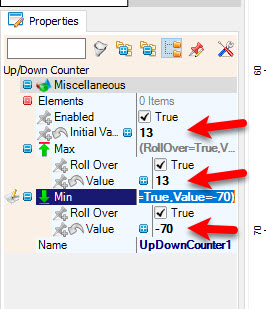

4. เลือก "UpDownCounter1" แล้วในหน้าต่าง Properties ตั้งค่า "Initial Value" เป็น 13 ตัวนี้จะทำให้ข้อความเริ่มต้นอยู่นอกจอ

5. เลือก "UpDownCounter1" แล้วในหน้าต่าง Properties ตั้งค่า "Max" > "Value" เป็น 13 ตัวนี้หมายความว่าเมื่อข้อความเลื่อนจบ มันจะรีเซ็ตกลับไปตำแหน่งที่มองไม่เห็น

6. เลือก "UpDownCounter1" แล้วในหน้าต่าง Properties ตั้งค่า "Min" > "Value" เป็น -70 ตัวนี้กำหนดความยาวของการเลื่อนข้อความ ลองปรับเลขนี้ดูตามความยาวข้อความของน้องได้เลยจ้า

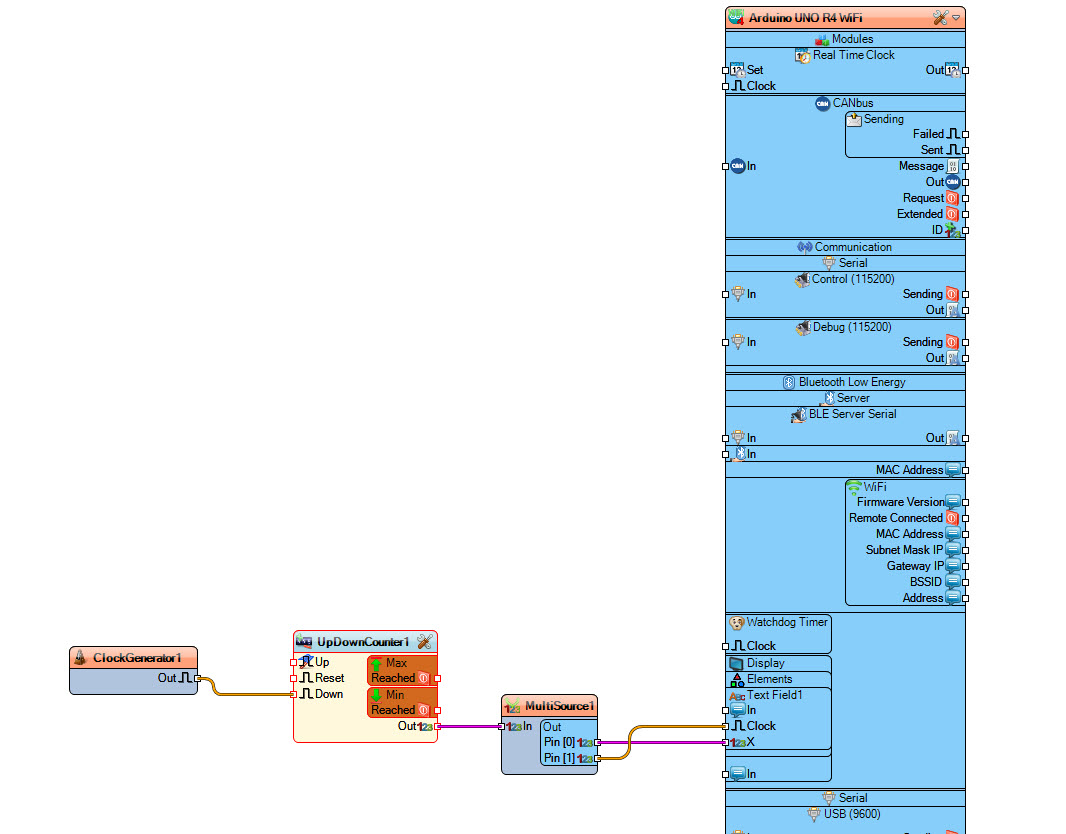

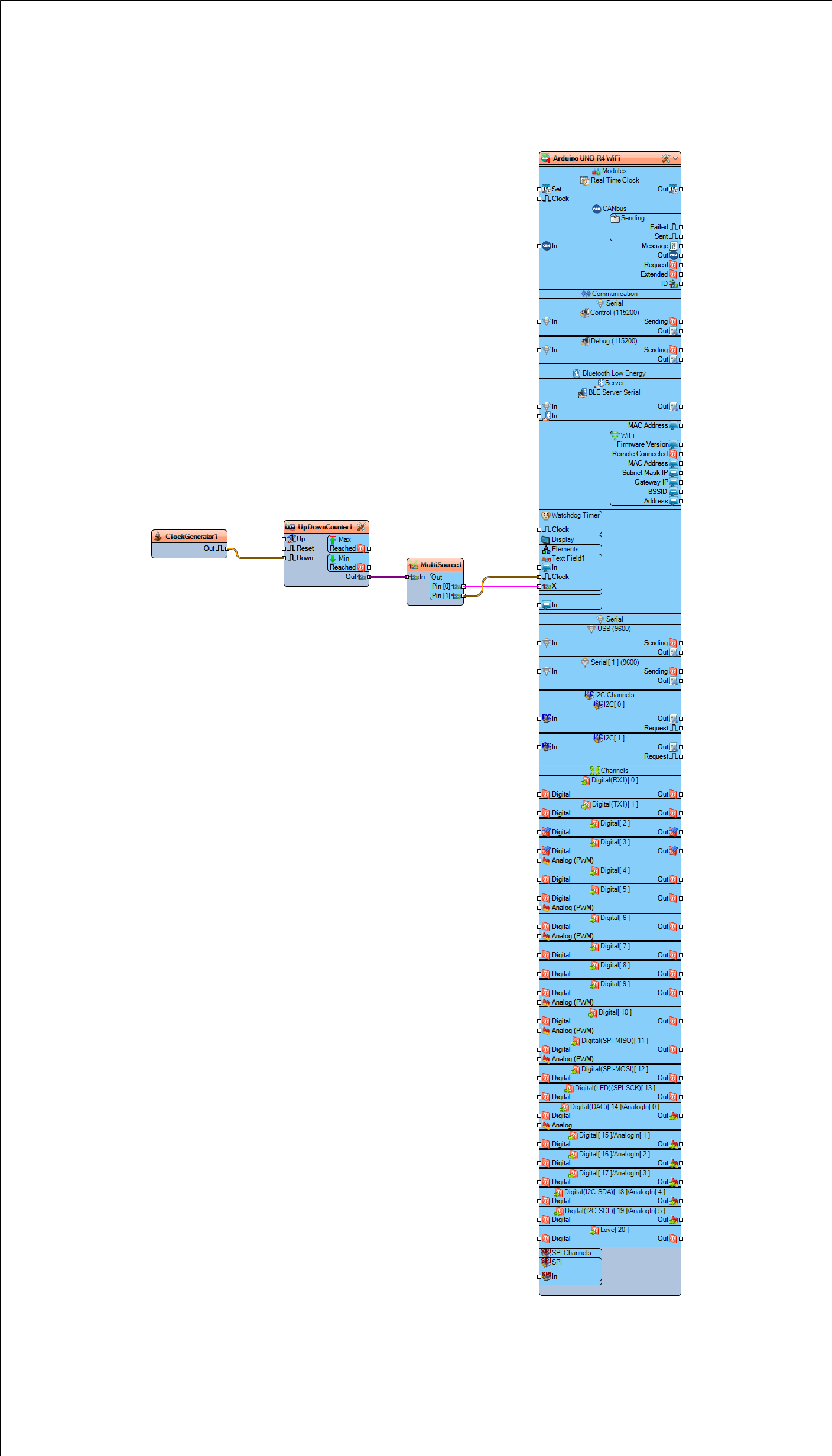

ขั้นตอนที่ 5: ใน Visuino เชื่อมต่อคอมโพเนนต์

1. เชื่อม "ClockGenerator1" พิน [Out] ไปที่ "UpDownCounter1" พิน [Down]
2. เชื่อม "UpDownCounter1" พิน [Out] ไปที่ "MultiSource1" พิน [In]
3. เชื่อม "MultiSource1" พิน [1] ไปที่ Arduino UNO R4 WiFi > Display > "Draw Text1" พิน [X]
4. เชื่อม "MultiSource1" พิน [1] ไปที่ Arduino UNO R4 WiFi > Display > "Draw Text1" พิน [Clock]

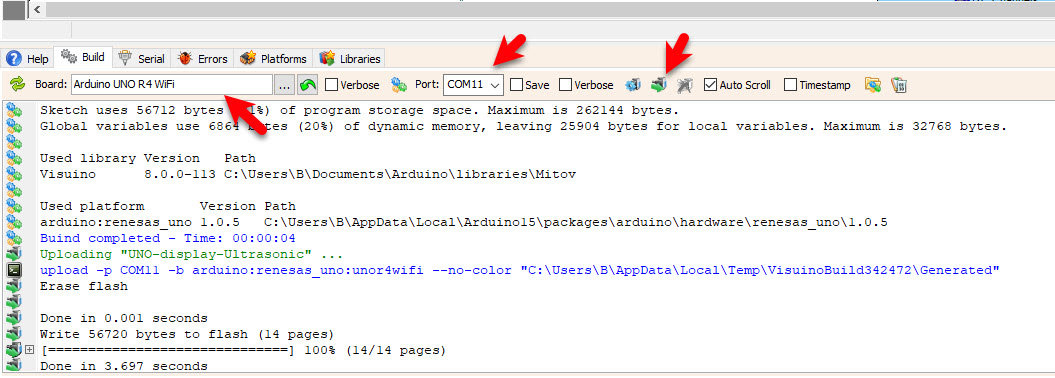

ขั้นตอนที่ 6: Generate, Compile และ Upload โค้ด Arduino

ใน Visuino ด้านล่างให้คลิกแท็บ "Build" ตรวจสอบให้แน่ใจว่าเลือกพอร์ตถูกต้อง แล้วคลิกปุ่ม "Compile/Build and Upload" Visuino จะสร้างไลบรารี C++ ที่ซับซ้อนให้กับ LED matrix ให้อัตโนมัติ และอัปโหลดโค้ดผ่าน USB

ขั้นตอนที่ 7: เล่น

ถ้าน้องจ่ายไฟให้ Arduino หลอด LED บน Arduino Display จะเริ่มเลื่อนข้อความแล้ววว

จัดไปวัยรุ่น! น้องทำโปรเจกต์นี้สำเร็จด้วย Visuino แล้ว ไฟล์โปรเจกต์ Visuino ที่พี่สร้างสำหรับบทความนี้ก็มีให้ดาวน์โหลดไปเปิดดูได้นะ สู้งานนะน้อง!
