ในบทสอนนี้ เราจะมาดูวิธีสร้างเครื่องสแกนลายนิ้วมือ/นาฬิกายามส่วนตัวด้วย ESP32 กับเซ็นเซอร์อ่านลายนิ้วมือกัน ข้อมูลทั้งหมดจะถูกอัปโหลดขึ้นคลาวด์ผ่านบริการของ thingspeak.com เนื้อหาจะครอบคลุมตั้งแต่การประกอบวงจรอิเล็กทรอนิกส์ คำอธิบายโค้ดแบบละเอียดยิบ และสุดท้ายก็ทดสอบการทำงานของอุปกรณ์กัน

ภาพรวมโปรเจกต์

"Bio-Link Attendance Terminal" นี่คือระบบรักษาความปลอดภัยแบบไบโอเมตริกซ์ที่ทำงานบนคลาวด์ โดยผสานการยืนยันตัวตนด้วยลายนิ้วมือเข้ากับการบันทึกข้อมูล IoT ใช้ ไมโครคอนโทรลเลอร์ ESP32 สุดแกร่งเป็นตัวกลางเชื่อมโยงระหว่างการจับคู่ลายนิ้วมือทางกายภาพกับ แพลตฟอร์มคลาวด์ ThingSpeak พอน้องๆ ที่ลงทะเบียนไว้สแกนนิ้ว ระบบจะระบุ ID ที่เป็นเอกลักษณ์ผ่าน โมดูล R308 แบบออปติคอล บันทึกเหตุการณ์พร้อมเวลาลงฐานข้อมูลออนไลน์ และให้เสียงตอบกลับทันที โปรเจกต์นี้เป็นตัวอย่างพื้นฐานที่เจ๋งมากสำหรับการผสานความปลอดภัยของฮาร์ดแวร์ระดับท้องถิ่นเข้ากับระบบตรวจสอบระยะไกล

อุปกรณ์อิเล็กทรอนิกส์

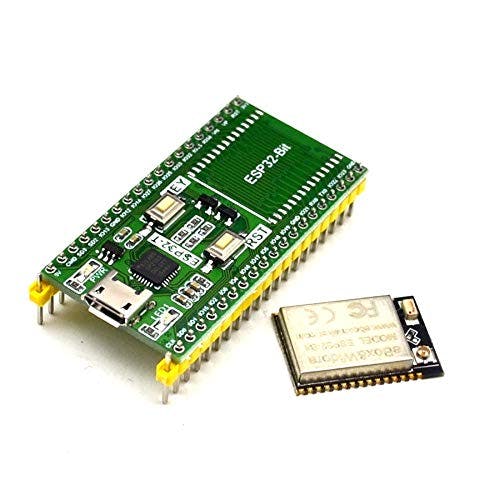

ESP32 หนึ่งตัว

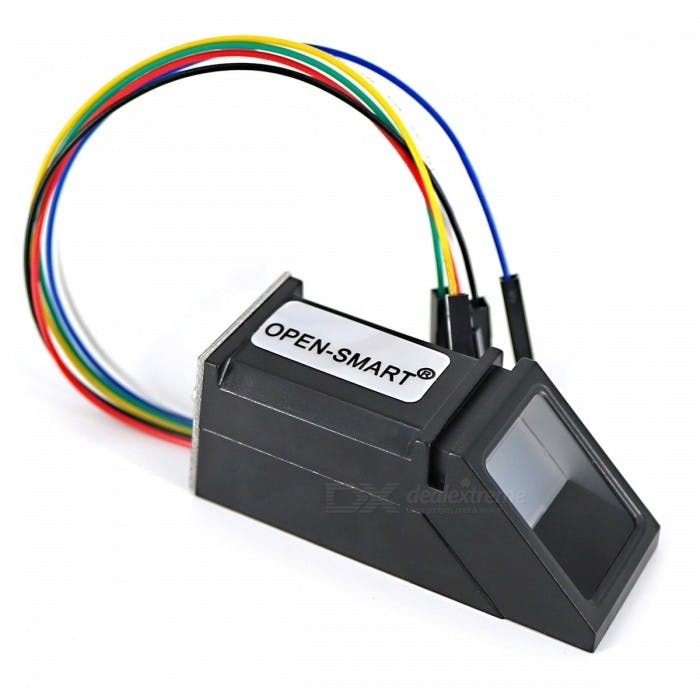

โมดูลลายนิ้วมือ Open Smart

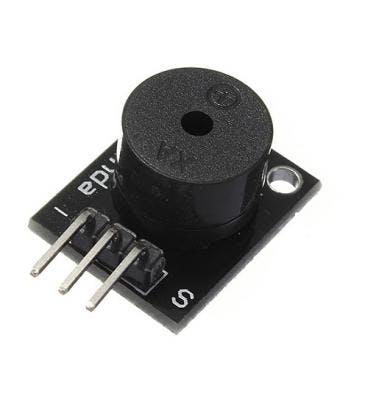

บัซเซอร์ (Buzzer)

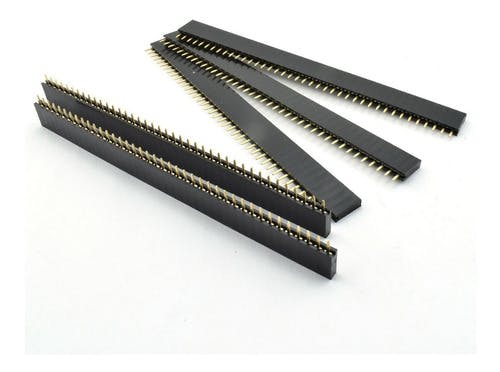

เฟมเมลพิน (Female pins)

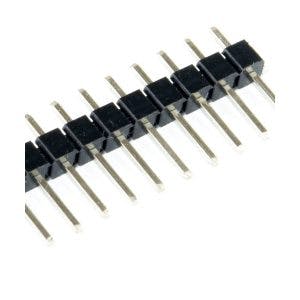

เมลพิน (Male pins)

แผ่น PCB

ลงลึกเรื่องเทคนิค

• การประมวลผลไบโอเมตริกซ์ (โมดูล R308):
  • DSP ในตัว: R308 นี่มันไม่ใช่แค่กล้องธรรมดานะน้อง มันมีตัวประมวลผลสัญญาณดิจิทัล (DSP) เป็นของตัวเองอยู่ข้างใน คอยจัดการเรื่องคณิตศาสตร์ซับซ้อนอย่างการปรับปรุงภาพและดึงข้อมูลลายนิ้วมือ (minutiae) ให้เราเลย
  • โปรโตคอลซีเรียล UART: การคุยกันระหว่าง ESP32 กับ R308 ใช้การสื่อสารแบบซีเรียลความเร็ว 57600 baud พอ ESP32 ส่งแพ็กเก็ต "Search" ไป R308 ก็จะตอบกลับมาเป็นรหัสข้อผิดพลาด "Not Found" หรือไม่ก็ User ID (0-255) ถ้ามันเจอลายนิ้วมือที่ตรงกัน
• การเชื่อมต่อกับคลาวด์ ThingSpeak:
  • ส่งข้อมูลด้วย RESTful: พอจับคู่ลายนิ้วมือได้แล้ว ESP32 ก็จะสร้าง คำขอ HTTP POST ไปหา API ของ ThingSpeak โดยใช้ Write API Key ที่เราเตรียมไว้ เพื่ออัปเดตข้อมูลลงในฟิลด์ที่กำหนด (เช่น ฟิลด์ 1 สำหรับ User ID, ฟิลด์ 2 สำหรับความแรงสัญญาณ)
  • การแสดงผลข้อมูล: ThingSpeak จะสร้างกราฟแสดงข้อมูลตามเวลาให้อัตโนมัติ ทำให้แอดมินสามารถดูช่วงเวลาที่คนใช้งานเยอะๆ และกิจกรรมของผู้ใช้จากเบราว์เซอร์ไหนก็ได้ในโลกนี้
• เรื่องไฟและสถาปัตยกรรมของ ESP32:
  • การทำงานแบบ Dual-Core: เฟิร์มแวร์ถูกออกแบบมาให้ตอบสนองไว ขณะที่คอร์หนึ่งจัดการลูปสำคัญอย่าง "Scanning" อีกคอร์ (PRO_CPU) ก็จะจัดการเรื่องการเชื่อมต่อ WiFi และการส่งข้อมูลขึ้นคลาวด์ในพื้นหลัง ทำให้อุปกรณ์ไม่ "ค้าง" ขณะรอการตอบกลับจากเซิร์ฟเวอร์
  • การขัดจังหวะด้วยฮาร์ดแวร์: "Buzzer" จะทำงานผ่านเอาต์พุตดิจิทัลความเร็วสูง โดยส่งพัลส์สั้นๆ 50ms เพื่อบอกว่าสแกนสำเร็จแล้ว

วิศวกรรมและการนำไปใช้

• การจัดการวงจรชีวิตผู้ใช้: ระบบนี้ต้องมีขั้นตอน "ลงทะเบียน" (Enrollment) ครั้งเดียวก่อน โดยใช้สเก็ตช์สำหรับลงทะเบียน ผู้ใช้จะต้องสแกนลายนิ้วมือสองครั้ง R308 จะเปรียบเทียบทั้งสองครั้งเพื่อสร้างเทมเพลตที่ชัดเจนและเก็บไว้ในหน่วยความจำแฟลชภายในของมัน
  • หมายเหตุ: อย่าลืมว่าต้องลงทะเบียนก่อนนะน้อง ไม่งั้นมันจะไม่รู้จักใครเลย!

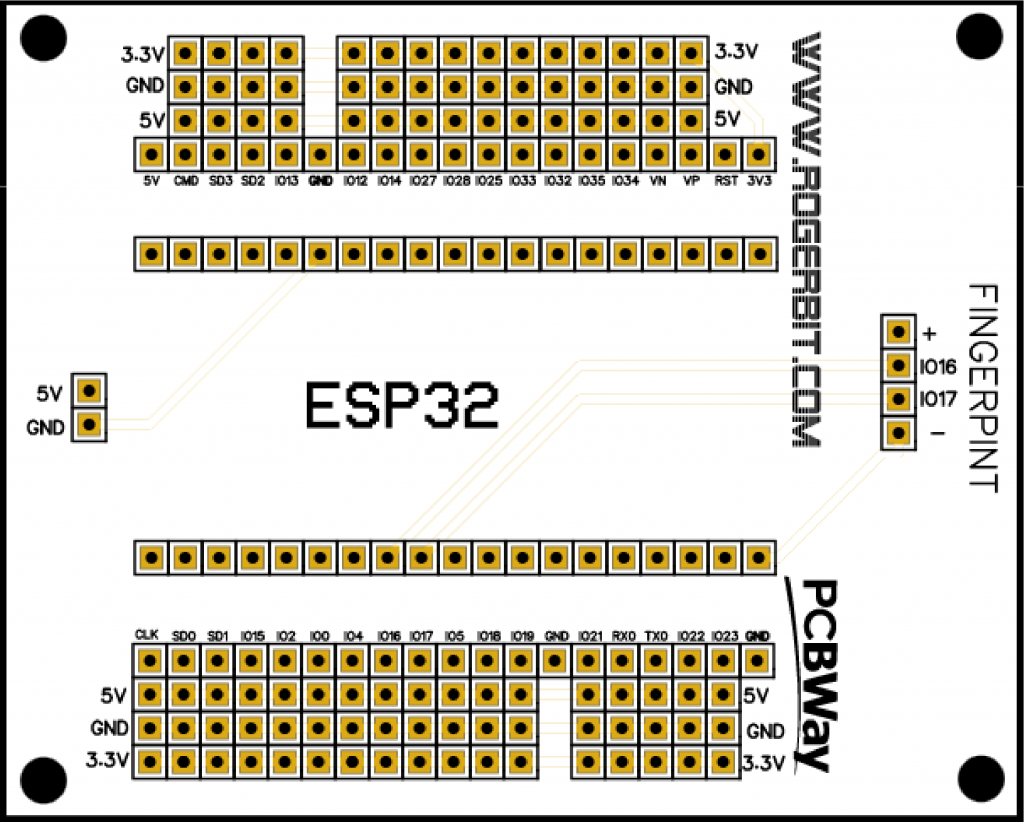

• การออกแบบ PCB และความสมบูรณ์ของสัญญาณ: โปรเจกต์นี้มี PCB ที่ออกแบบเองมาให้ (ไฟล์ Gerber รวมอยู่ด้วย) ในระบบไบโอเมตริกซ์ ความสมบูรณ์ของสัญญาณบนสาย UART สำคัญมาก PCB ที่ออกแบบเฉพาะจะช่วยกำจัดปัญหา "Cross-talk" และ "การเชื่อมต่อที่ลอยตัว" ที่พบในแบบจำลองบนเบรดบอร์ด ทำให้แพ็กเก็ตข้อมูลความเร็วสูงจาก R308 ยังคงสะอาดและน่าเชื่อถือ
• การควบคุมและดีบักด้วยตนเอง: ในเอกสารประกอบมี คู่มือผู้ใช้ R308 ฉบับทางการ อยู่ ซึ่งจำเป็นมากถ้าอยากเข้าใจคำสั่งระดับต่ำ (HEX commands) ที่ ESP32 ใช้เพื่อสอบถามสถานะสุขภาพและหน่วยความจำของเซนเซอร์
• ความทนทานของเครือข่าย: ESP32 ใช้ระบบเชื่อมต่อใหม่อัตโนมัติ ถ้าสัญญาณ WiFi ในพื้นที่หลุด อุปกรณ์จะยังคงสแกนลายนิ้วมือและให้สัญญาณเสียงตอบกลับได้ตามปกติ พร้อมกับพยายามเชื่อมต่อลิงก์คลาวด์ใหม่ในพื้นหลัง
