ควบคุม WS2812B LEDs ได้ง่ายๆ ผ่านเซิร์ฟเวอร์ RESTful อันทรงพลังที่รันบน Arduino จัดไปวัยรุ่น! ปลดปล่อยความคิดสร้างสรรค์ด้วยการรันโปรแกรมซับซ้อนผ่านการอัปโหลดไฟล์ง่ายๆ ใน Light Definition Language (LDL) โปรเจกต์นี้ไม่เหมือนคอนโทรลเลอร์ LED ทั่วไปนะน้อง: ผู้ใช้ไม่ต้องมีความรู้เทคนิคอะไรมาก แค่ใช้เครื่องมือที่เป็นมิตรก็สามารถสร้าง LDL แล้วส่งไปให้เซิร์ฟเวอร์ได้เลย

ตัวอย่าง: สลับสีแดง/น้ำเงิน ทุกๆ 1 วินาที วนไปเรื่อยๆ:

ตัวอย่าง: โปรแกรมไฟคริสต์มาสที่ซับซ้อนขึ้นมาหน่อย

{
	 "name": "Bottle Program",
	 "instructions": [
	   {
	     "repeat": {
	       "times": 0,
	       "instructions": [
	         {
	           "repeat": {
	             "times": 10,
	             "instructions": [
	               "0505000003FF00000099003333FF"
	             ]
	           }
	         },
	         "0401000005000000000FF00",
	         "0401000005133FF33000000",
	         "04010000050000000FF0000",
	         "04010000051FF0000000000",
	         "040100000500000003333FF",
	         "040100000513333FF000000",
	         "030100000101919FF000000FF00",
	         "030100000111919FF000000FF00",
	         "070100000A3C104FF00000099003333FFFFFF00"
	       ]
	     }
	   }
	 ]
}

เป้าหมายของโปรเจกต์

ปลดปล่อยความคิดสร้างสรรค์และทำให้ดีไซน์ไฟของคุณมีชีวิตขึ้นมาด้วย LED driver ที่ใช้ง่ายสุดๆ! โปรแกรมไฟสวยๆ ด้วย Light Definition Language (LDL) ที่เข้าใจง่าย - เข้าถึงได้ทุกคน ไม่ว่าความรู้เทคนิคจะมากน้อยแค่ไหนก็ตาม

  1. ปลดล็อกศักยภาพการแสดงไฟด้วย Light Definition Language (LDL) มาตรฐานและทรงพลังสำหรับควบคุม LED
  2. ให้ผู้ใช้ทุกทักษะสามารถสร้างโปรแกรม LED สุดตระการตาใน LDL ได้ด้วยเครื่องมือที่ใช้งานง่าย
  3. ควบคุม LED ได้อย่างราบรื่นด้วยคำสั่ง HTTP ง่ายๆ เพื่อสื่อสารกับเซิร์ฟเวอร์
  4. ยกระดับประสบการณ์ LED ด้วยฟีเจอร์ที่เป็นมิตร - รวมถึงการตั้งค่าผ่าน Wifi hotspot แบบง่ายๆ, การค้นหาเซิร์ฟเวอร์อัตโนมัติด้วย UDP, และการอัปเดตอัตโนมัติเพื่อการทำงานที่ราบรื่น
  5. นำการออกแบบแสงไฟมาสู่ทุกคนฟรีๆ ด้วยโปรเจกต์โอเพนซอร์สนี้

ภาพรวม

เซิร์ฟเวอร์ RESTful สำหรับขับ WS2812B LEDS โปรแกรม Light-server เขียนด้วย Light Definition Language (LDL) โดยใช้ JSON

ฟีเจอร์เด็ด:

  1. UDP server network discovery
  2. Light Definition Language (LDL) ช่วยให้เขียนโปรแกรมซับซ้อนได้
  3. WiFi set up mode จะแสดงหน้าเว็บง่ายๆ ให้ผู้ใช้ที่ 192.168.4.1:
    • ให้เลือก WiFi SSID และใส่รหัสผ่าน
    • ระบุ WiFi SSID สำรองได้
    • ระบุจำนวน LED ที่เชื่อมต่อ
  4. WiFi จะเชื่อมต่อใหม่หรือไปที่ SSID สำรองอัตโนมัติ
  5. ปัจจุบัน LDL รองรับเอฟเฟกต์การเรนเดอร์หลัก 8 แบบ
  6. RESTful interface รองรับ 8 คำสั่ง
  7. โปรแกรม LDL สามารถเซฟลงหน่วยความจำของอุปกรณ์ได้ มันจะโหลดขึ้นมาใหม่แม้จะรีสตาร์ทอุปกรณ์

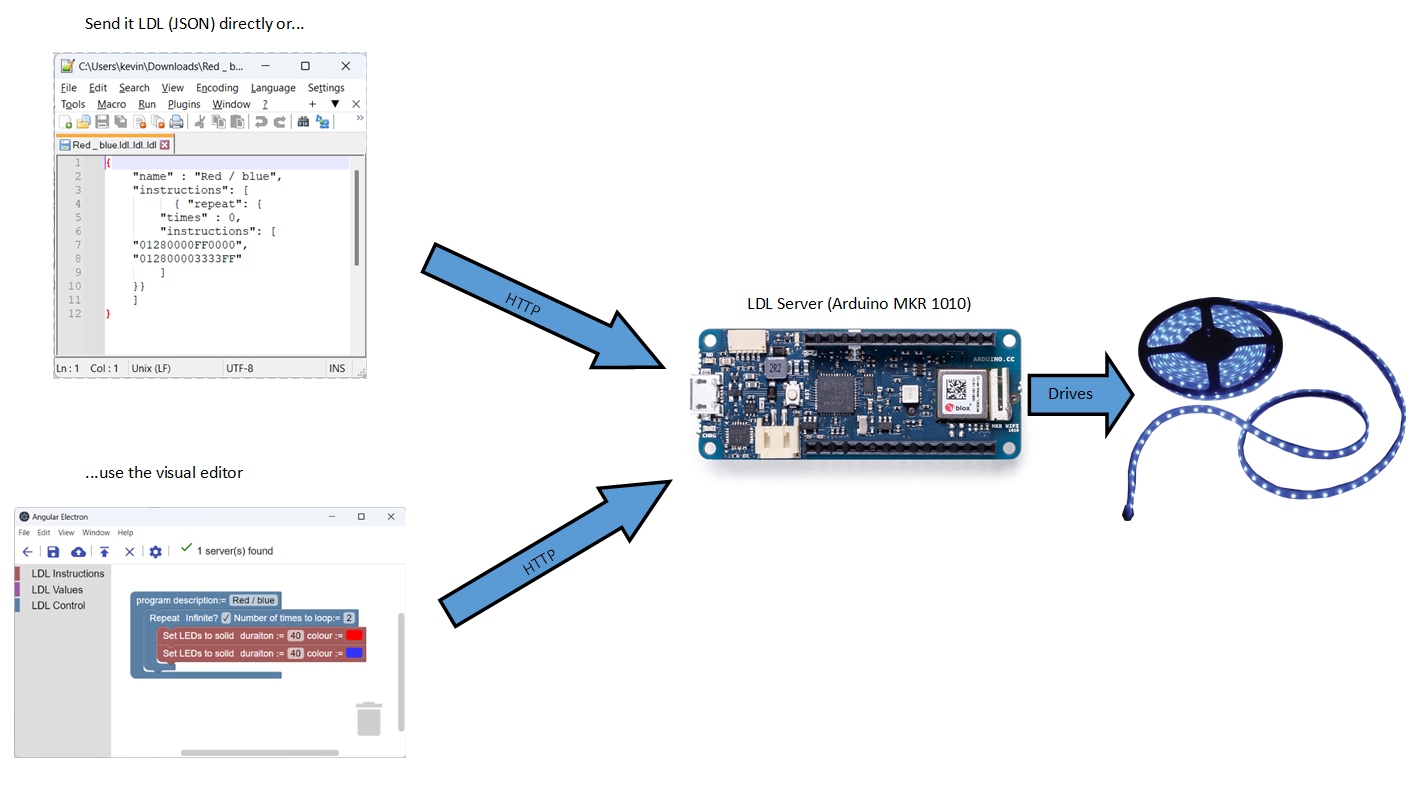

ตัวแก้ไขโปรแกรม LDL สามารถใช้สร้างโปรแกรมแบบเห็นภาพและอัปโหลดไปยังเซิร์ฟเวอร์ LDL ได้ ดูโปรเจกต์ GitHub:

โปรเจกต์ GitHub หลักอธิบายรายละเอียดได้ละเอียดกว่านี้:

ภาพเซิร์ฟเวอร์ที่กำลังทำงาน

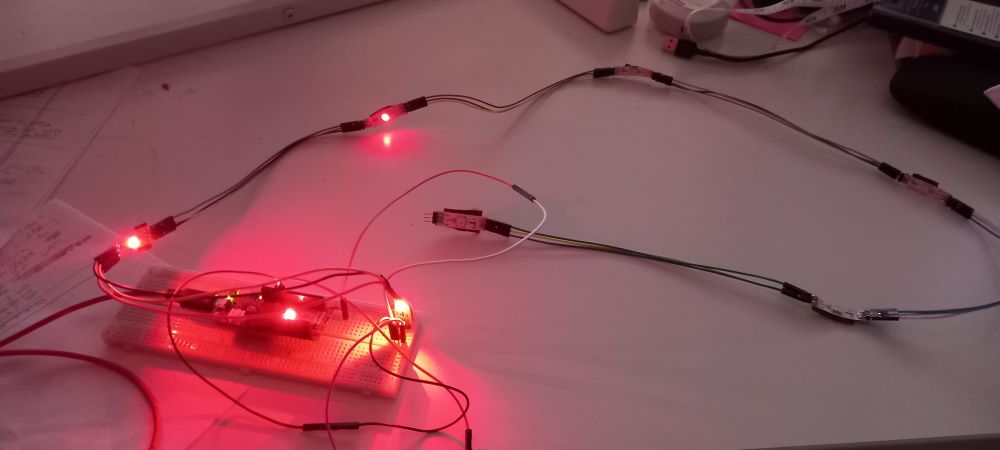

Running on a prototying board

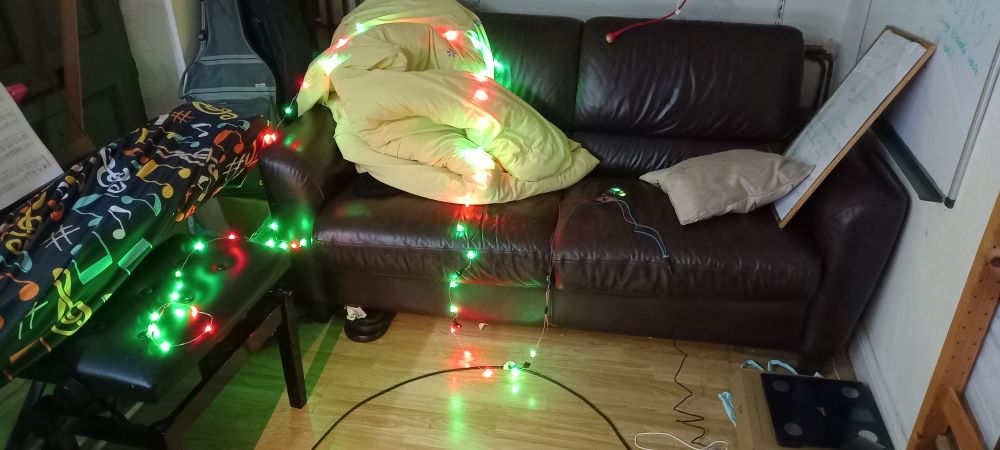

Running ona string of LEDs - these can be used on a Christmas tree

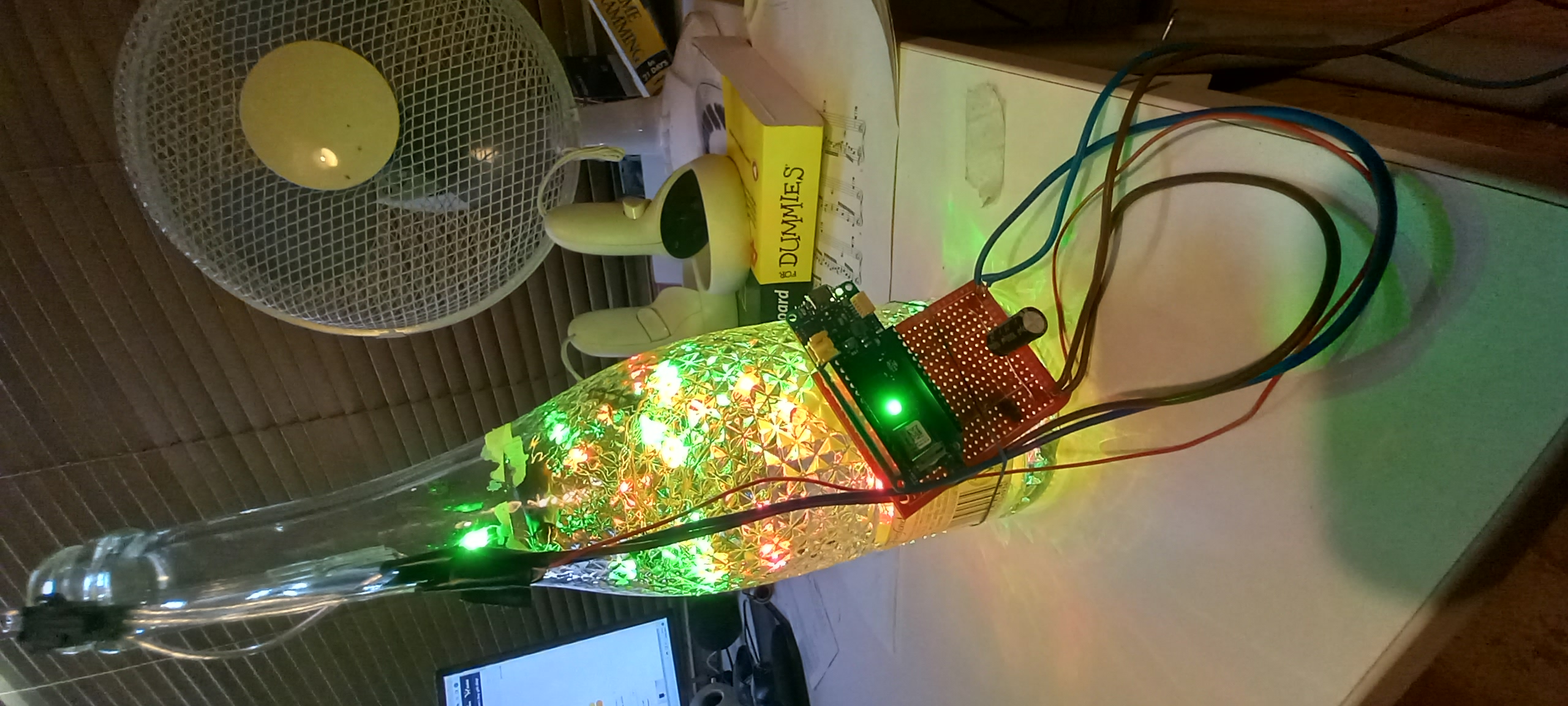

String of LEDs running in a bottle

รายละเอียดเทคนิคเพิ่มเติม

การออกแบบลอจิกและแพตเทิร์นแบบเห็นภาพ

โปรเจกต์นี้ให้เฟรมเวิร์กพื้นฐานสำหรับสร้างงานศิลปะ LED และการแสดงไฟที่ซิงโครไนซ์กันอย่างซับซ้อน

  • Addressable LED Control: ใช้โปรโตคอล WS2812B (NeoPixel) Arduino ส่งสตรีมข้อมูลความเร็วสูงผ่านสายไฟเส้นเดียว เพื่อกำหนดสี 24-bit ให้กับ LED แต่ละดวงแยกกัน
  • FastLED Library Integration: ใช้ประโยชน์จากฟังก์ชันทางคณิตศาสตร์สำหรับการผสมสี, การไล่ระดับสี, และคลื่นตรีโกณมิติ (เช่น sine และ cosine) เพื่อสร้างเอฟเฟกต์ไฟที่ดูเป็นธรรมชาติและเป็นจังหวะ โดยไม่ต้องเขียนโค้ดทีละเฟรมเอง

ความคิดสร้างสรรค์แบบอินเทอร์แอคทีฟ

  • Serial Pattern Switcher: รวมแผงควบคุมฝั่ง PC (Processing หรือ Python) ที่ให้ผู้ใช้ออกแบบแพตเทิร์นบนหน้าจอและอัปโหลดไปยัง Arduino ทันที เพื่อรับผลลัพธ์ภาพแบบเรียลไทม์
