การใช้อาร์เรย์บิตแมปสำเร็จรูป (pre-determined bitmaps) แม้จะทำให้สร้างนาฬิกาได้เร็วดี แต่เป้าหมายของรุ่นพี่คืออยากทำนาฬิกาที่ดูตื่นเต้นเร้าใจและมีเอกลักษณ์มากกว่านั้น ในระหว่างที่กำลังเรียนรู้เรื่องกราฟิกแบบโพรซีเจอรัล (procedural GFX) อยู่

1.44 TFT Hyperclock Firmware Raycaster

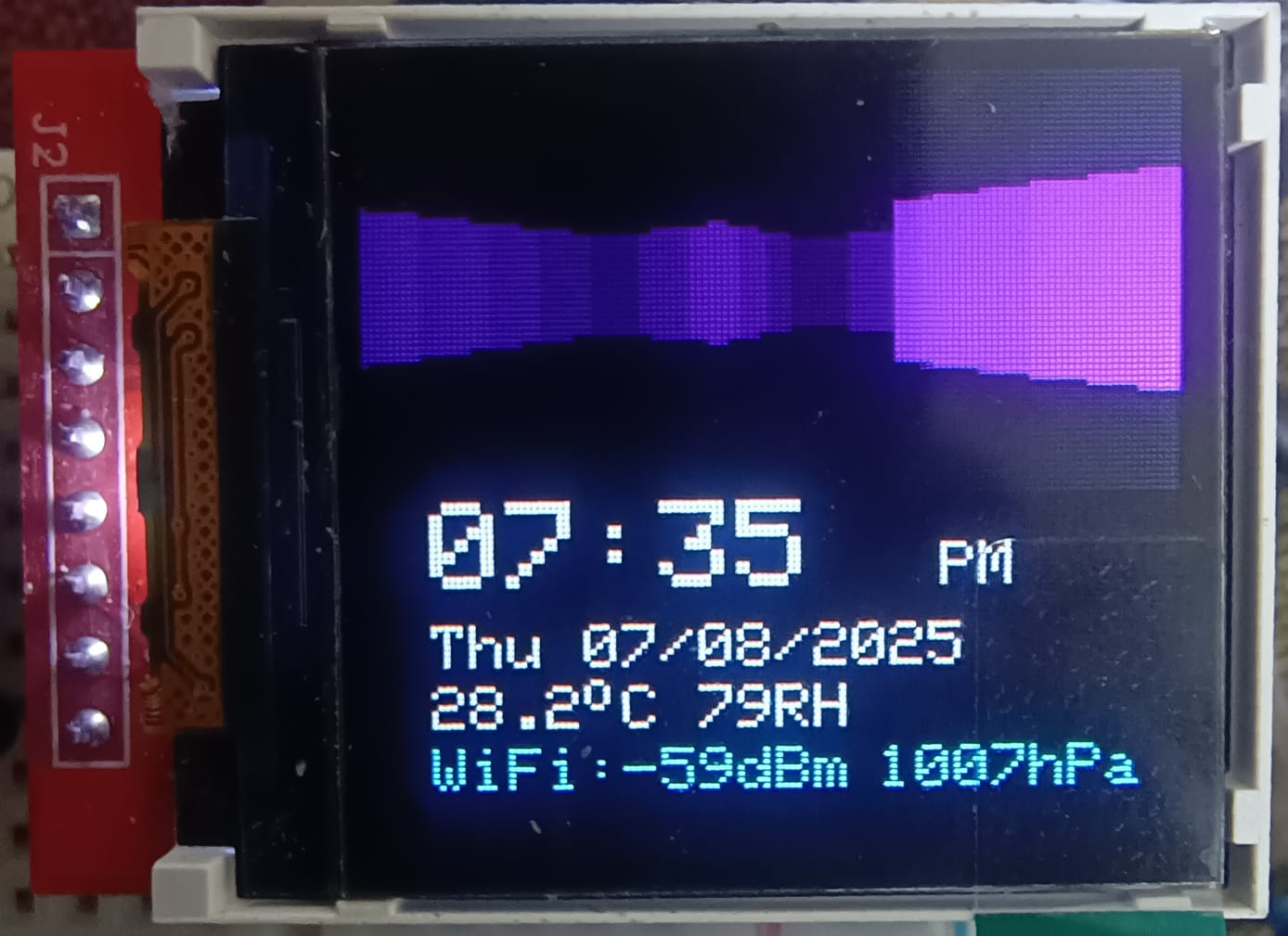

เฟิร์มแวร์สำหรับบอร์ด LOLIN/Wemos/NodeMCU D1 R1 ESP8266 จอ 1.44 นิ้ว SPI TFT 128*128 ST7735 (GREENTAB) ที่ใช้บัฟเฟอร์สำหรับแสดงข้อความและกราฟิกโดยเฉพาะ เพื่อเรนเดอร์ภาพ 2.5D แบบ Ray Casted แบบโพรซีเจอรัล เป็นอนิเมชันลูปของนาฬิกา

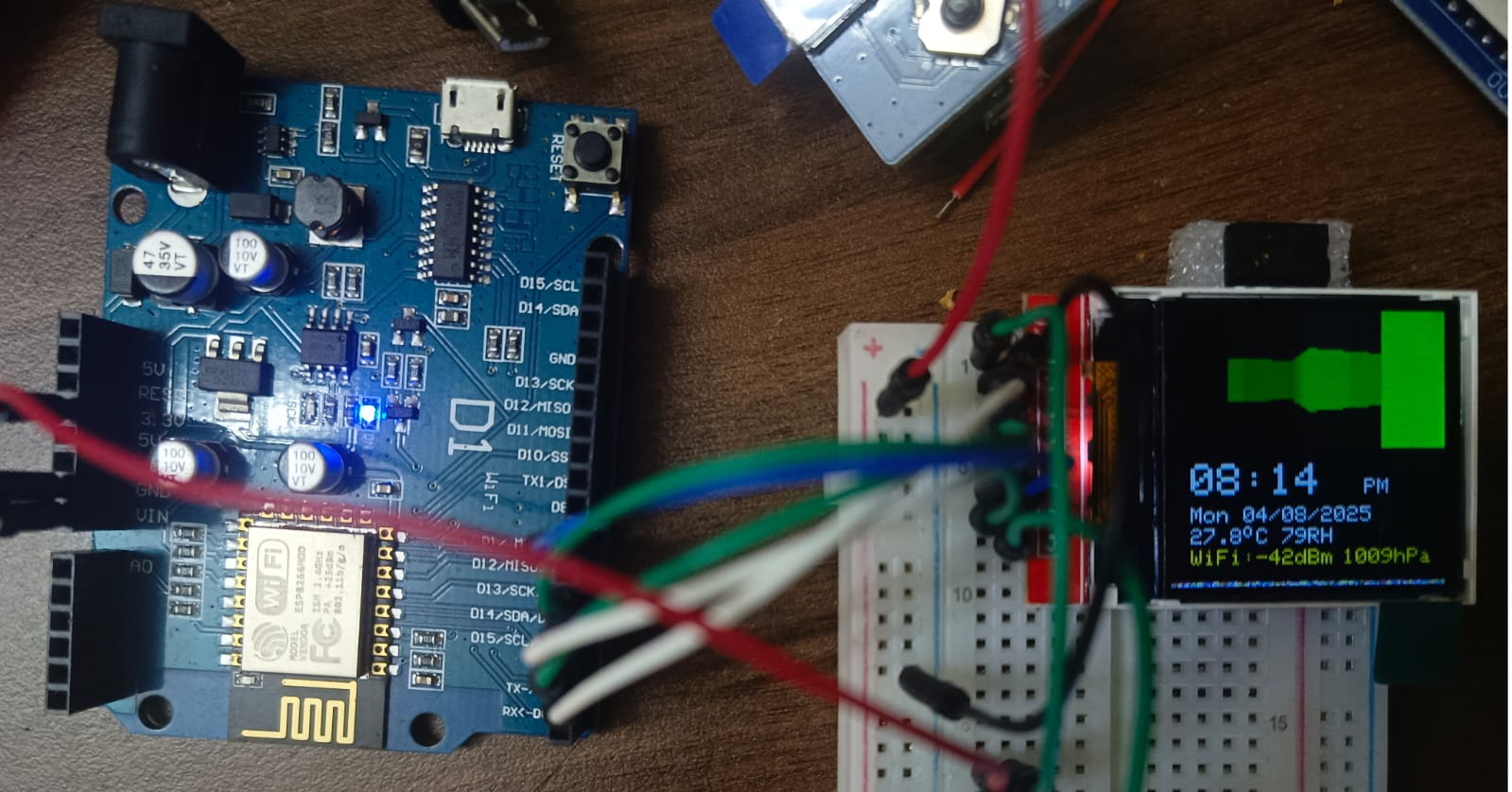

ทดสอบรันบน D1 R1 ต่อเนื่องหลายวันไม่มีปัญหาเลยจ้า งานนี้จัดไปวัยรุ่น!

ภาพรวมโปรเจค

"Hyper-Raster" นี่คือการลงมือทำจริงจังกับเรื่อง Asynchronous GFX-Forensics และ Procedural Math-Orchestration เลยนะน้อง ออกแบบมาเพื่อหลีกเลี่ยงการเรนเดอร์ด้วยบิตแมปแบบ static ที่กินทรัพยากร โปรเจคนี้บังคับให้ WeMos D1 R1 (ESP8266) ทำงานเป็นเครื่องคำนวณกราฟิกโดยเฉพาะ มันคือการสำรวจการแมปอัลกอริทึมตรีโกณมิติขั้นสูงให้กลายเป็นภาพนามธรรมสวยงามแบบ 2.5D Ray-Casted ซึ่งผลักดันจอ ST7735 TFT ไปถึงขีดจำกัดของมันเลยล่ะ บิลด์นี้เน้นไปที่การวินิจฉัยการเชื่อมต่อ SPI ความเร็วสูง, ฮิวริสติกส์การเรนเดอร์แบบ "สกปรก" (dirty-rendering) สำหรับฟอนต์เวลาที่ "พังได้" และลูปทางคณิตศาสตร์ที่กินทรัพยากรโปรเซสเซอร์สุดๆ

ลึกลงไปในรายละเอียดทางเทคนิค

• อัลกอริทึมแบบโพรซีเจอรัล & GFX Forensics:
  • สภาพแวดล้อม 2.5D Ray-Casted: สร้างกราฟิกไดนามิกทั้งหมดผ่านสูตรคณิตศาสตร์ล้วนๆ แทนที่จะอ้างอิงจากอาร์เรย์รูปภาพที่คอมไพล์ไว้ล่วงหน้า งาน Forensics เกี่ยวข้องกับการวัด "ความหน่วงในการคำนวณเฟรม (Frame-Compute Latency)" โดย ESP8266 ความเร็ว 80MHz/160MHz จะคำนวณเวกเตอร์จุดตัดแบบเรียลไทม์ ประมวลผลการแปลงค่า sine/cosine เพื่อสร้างเมทริกซ์มุมมองที่เปลี่ยนไปอย่างต่อเนื่อง การวินิจฉัยเน้นไปที่ "การลดรอบการทำงานของ FPU (Floating-Point Unit)" เพื่อปรับปรุงการคำนวณทางคณิตศาสตร์ ป้องกันการฉีกขาดของเฟรม (frame-tearing) หรือการรีเซ็ตจาก WDT (Watchdog Timer)
  • Dirty-Rendering & การทำลายอนุภาค (Particle Destructibility): สำรวจแนวคิดจาก "Game-of-Life" (GoL) และ "Pong" สำหรับการเปลี่ยนตัวเลขบนนาฬิกา งาน Forensics รวมถึงการตรวจสอบ "การอัปเดตบัฟเฟอร์เฉพาะจุด (Localized Buffer-Updates / Dirty Rectangles)" แทนที่จะล้างและวาดใหม่ทั้งหน้าจอ $128\times128$ (ซึ่งต้องส่งข้อมูล 32,768 ไบต์ต่อเฟรมผ่าน SPI) MCU จะคำนวณการ "สลายตัว" ของโครงสร้างผ่านเอฟเฟกต์อนุภาค โดยเขียนทับเฉพาะพิกเซลที่เปลี่ยนสถานะจริงๆ เพื่อรักษาอัตรา FPS ให้ลื่นไหล
• การวิเคราะห์การเชื่อมต่อ SPI & บัสข้อมูล:
  • การใช้งาน SPI อย่างเต็มที่ (Hardware-SPI Saturation): ขับคอนโทรลเลอร์ ST7735 งาน Forensics เน้นที่ "การปรับความถี่สัญญาณนาฬิกาให้เหมาะสม (Clock-Frequency Optimization)" ผลักดันสัญญาณ SCK (Serial Clock) ไปใกล้ขีดจำกัดทางทฤษฎีสูงสุด การวินิจฉัยทำให้แน่ใจว่าเส้น MOSI (Master Out Slave In) ปราศจากสัญญาณรบกวน เพื่อรับประกันว่าข้อมูลสีจำนวนมหาศาลในรูปแบบฐานสิบหกจะถูกส่งไปโดยไม่มีภาพผิดเพี้ยนหรือพิกเซลกลับด้าน
  • การจัดการความหลากหลายของชิปจอแสดงผล: แก้ไขลำดับการเริ่มต้น (initialization sequences) ที่แตกต่างกันระหว่าง Greentab กับ Blacktab การวินิจฉัยเน้นที่ "การแก้ไขออฟเซ็ตรีจิสเตอร์ (Register-Offset Correction)" โดยใช้คำสั่งเริ่มต้นฐานสิบหกที่แม่นยำ เพื่อให้แน่ใจว่าพิกัด $(x, y)$ บนจอแสดงผลตรงกับขอบทางกายภาพของหน้าจอพอดี โดยไม่มีภาพฉีกขาดหรือล้นขอบ ห้ามช็อตนะตัวนี้!

วิศวกรรมและการลงมือทำ (Engineering & Implementation)

• นิติวิทยาศาสตร์ฮาร์ดแวร์-โทโพโลยี และสถานะไฟเลี้ยง (Hardware-Topology & Power-State Forensics):

  • สุนทรียะของการแยกวงจรเรลลอจิก (Logic-Rail Decoupling Aesthetics): รุ่นพี่บังคับให้รักษาความสะอาดของบัสไฟเลี้ยงอย่างเคร่งครัด โดยใส่ตัวเก็บประจุบายพาส (Bypass Capacitors) ขนาด 10$\mu$F ไปเลย การตรวจสอบเน้นไปที่การวัด "ประสิทธิภาพการกำจัดสไปค์ไฟชั่วขณะ (Transient Voltage-Spike Nullification)" ซึ่งจำเป็นมากเพื่อป้องกันไม่ให้สัญญาณรบกวนความถี่สูงจากการสลับสาย SPI ไปสร้างความปั่นป่วน (jitter) ให้กับวงจรปั๊มประจุ (charge-pump) ภายในของจอ TFT ที่บอบบาง
  • การวิเคราะห์การทำงานต่อเนื่อง (Continuous-Uptime Analytics): ฟิร์มแวร์นี้ผ่านการทดสอบแล้วว่าสามารถรันต่อเนื่องได้หลายวันโดยไม่เกิดปัญหาเมมโมรีลีก (Memory Leak) การตรวจสอบเน้นไปที่ "การตรวจสอบการแตกกระจายของฮีป (Heap-Fragmentation Checking)" เพื่อให้มั่นใจว่าการจองหน่วยความจำแบบอาร์เรย์ต่างๆ ถูกทำลายและเก็บกวาด (Garbage Collected) อย่างสมบูรณ์แบบ ทุกชั่วโมง

• ตรรกะระบบและฮิวริสติกของเวิร์กโฟลว์ (System-Logic & Workflow Heuristics):

  • การนำไปใช้งานนี้แสดงให้เห็น "สุนทรียะแบบเดโมสีน (Demo-Scene Aesthetic)" โดยใช้พลังคำนวณทางคณิตศาสตร์แบบถึกๆ (Brute-Force) บนชิปฝังตัวราคาประหยัด เพื่อสร้างภาพแสดงข้อมูล (Data Visualizations) ที่น่าตื่นตาตื่นใจ การตรวจสอบรวมถึงการวัด "กระบวนการสร้างจากขั้นตอนวิธีไปสู่พิกเซล (Procedural-to-Pixel Synthesis)" ซึ่งเป็นสิ่งจำเป็นสำหรับการยกระดับนาฬิกาธรรมดาๆ ให้กลายเป็นศิลปะเชิงคำนวณแบบอินเทอร์แอคทีฟ

ถ้าในเบรดบอร์ดมีแต่จอแสดงผลอย่างเดียว ไม่มีอะไรอื่นเพิ่มเติม ตัวต้านทานจำกัดกระแส (Limiting Resistor) และตัวเก็บประจุบายพาส (Decoupling Capacitor) ของวงจร/เบรดบอร์ดสามารถถอดออกหรือไม่ใช้ก็ได้นะ รุ่นพี่แนะนำให้ใช้ตัวเก็บประจุเซรามิก (Ceramic Capacitors) เสมอ ใช้ตัวอิเล็กโทรไลต์ (Electrolytics) เฉพาะตอนที่หาเซรามิกไม่ได้จริงๆ เท่านั้น รุ่นพี่ใส่แผนภาพวงจรแบบอื่นไว้ในส่วนคอมเมนต์เฮดเดอร์ของสเก็ตช์หลักแล้ว ไปดูได้

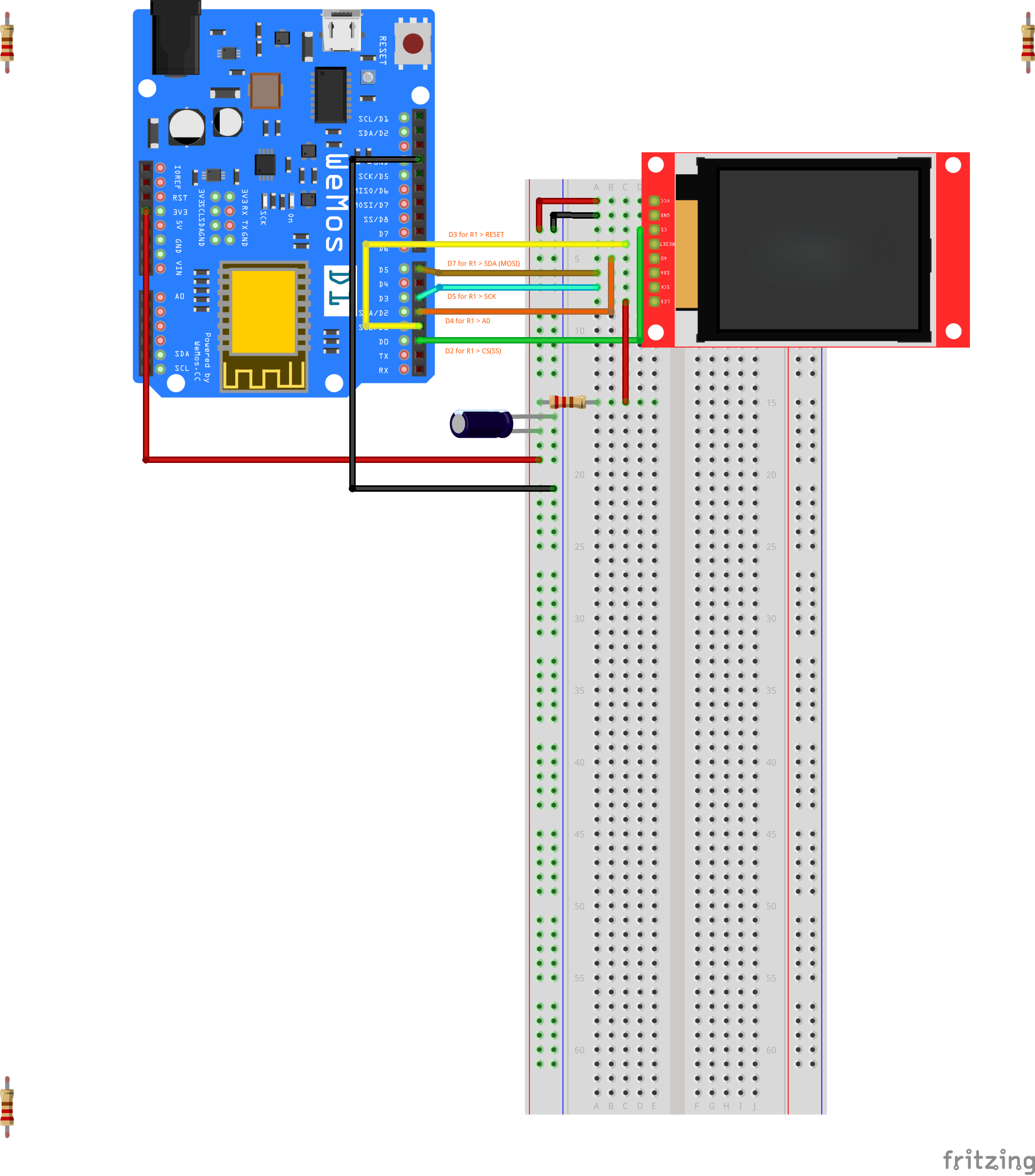

บอร์ดที่แสดงในแผนภาพ Fritzing ด้านบนคือรุ่น R2 แต่ว่ารุ่นพี่จัดตำแหน่งขา (Pin) ตามบอร์ดรุ่น R1 นะ เพราะเป็นบอร์ดที่ใช้ทดสอบฟิร์มแวร์จริงๆ ระวังให้ดี ถ้าน้องใช้บอร์ดรุ่น R2 ให้เช็คตำแหน่ง GPIO ให้ตรงกับของบอร์ดตัวเองอีกที ส่วนจอ TFT ที่แสดงในรูป (จากการ Export ของ Fritzing) เป็นขนาด 128x160 แต่ที่รุ่นพี่ใช้จริงคือ 128*128 แต่ว่าผู้ผลิตเดียวกัน (ไฟล์ Fritzing นี้ผู้ผลิตเป็นคนให้มาเอง) ดังนั้นการกำหนดขา (Pin Definitions) จึงตรงกันเป๊ะ (รุ่นพี่เช็คเองสองรอบ) น้องเชื่อตามนี้ได้เลย

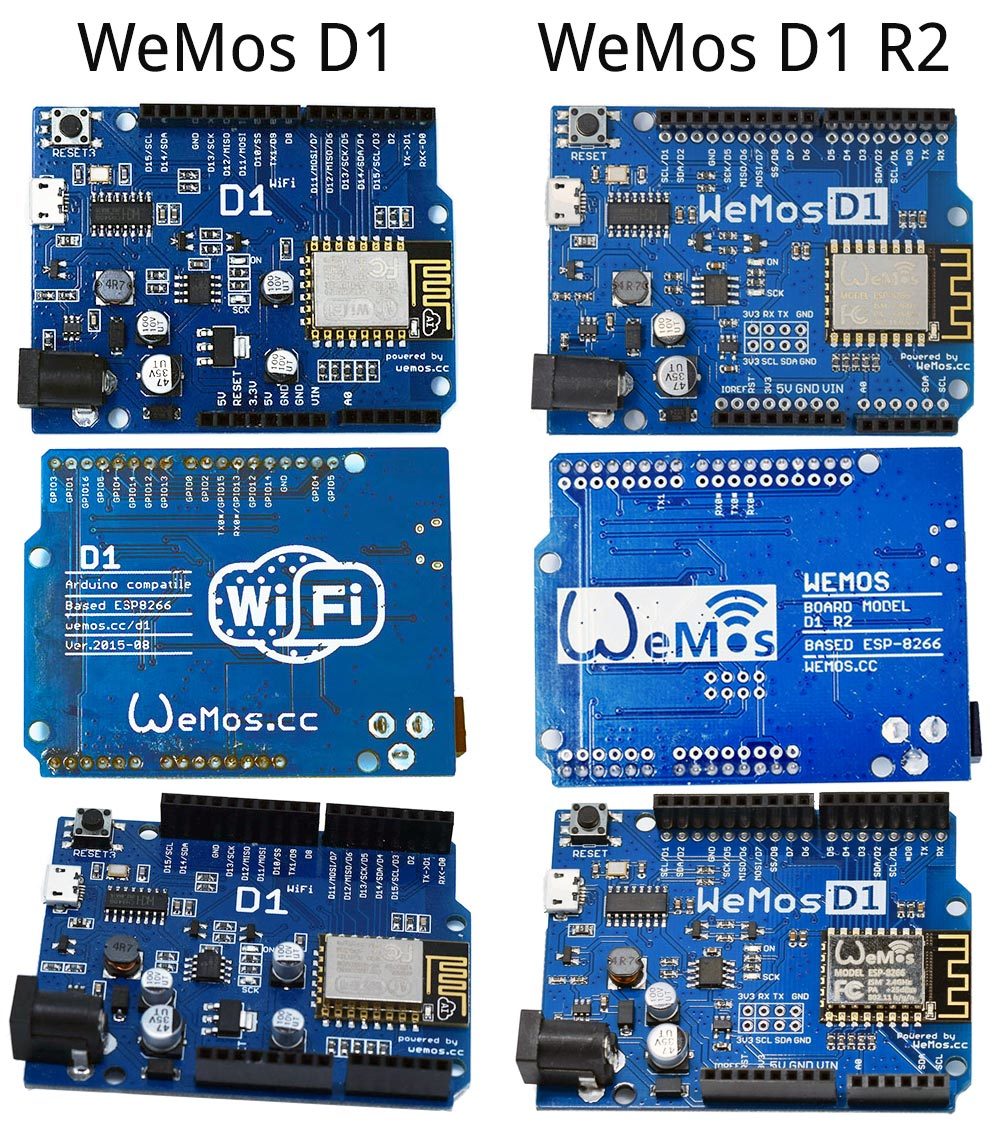

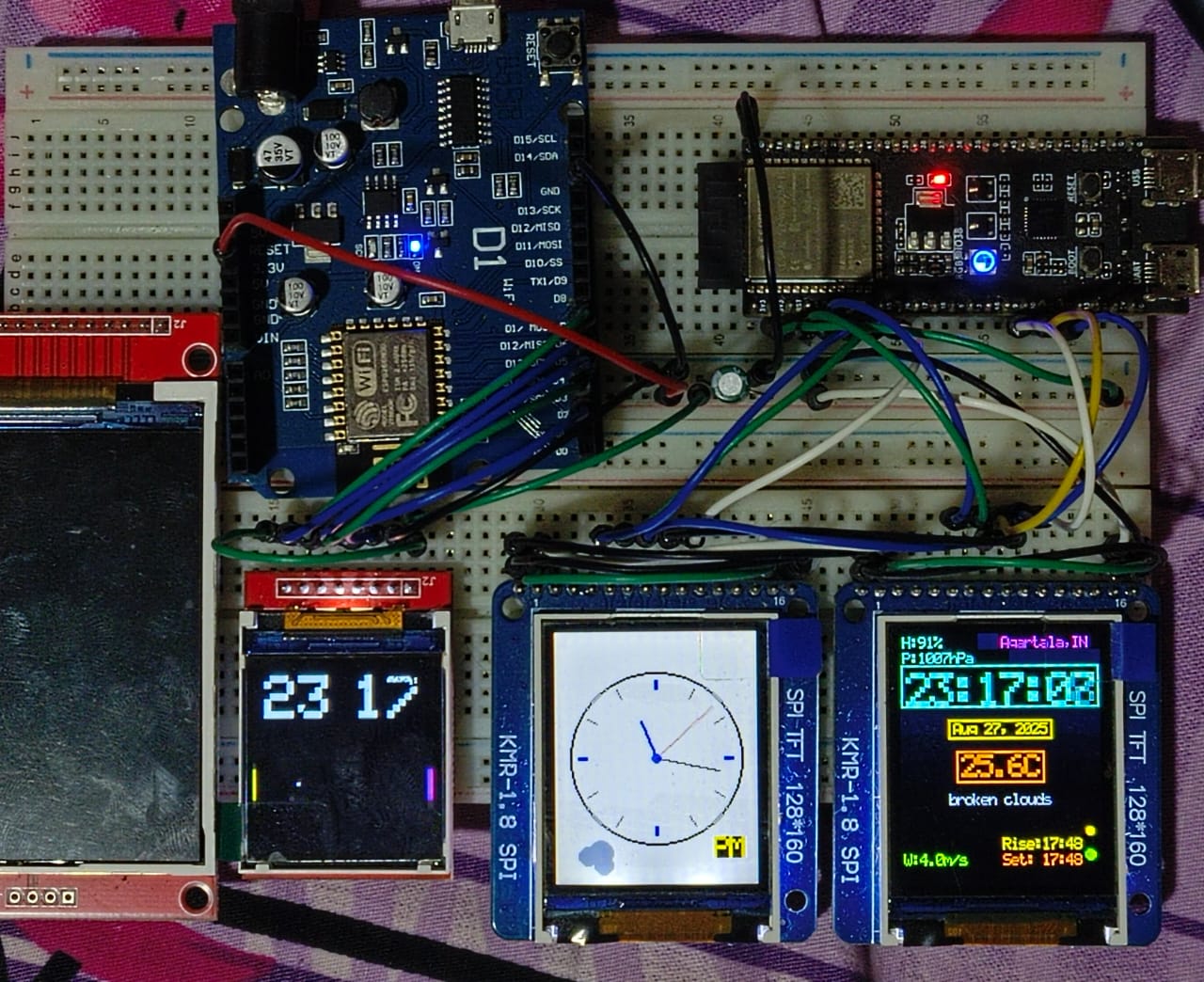

ถ้าบอร์ดของน้องเป็นรุ่น R1 ให้ทำตามตำแหน่งขาจริงในรูปพร้อมกับป้ายช่วยสีแดง ก็จะปลอดภัยหายห่วง ถ้าบอร์ดเป็นรุ่น R2 ให้เปิดดาต้าชีตของบอร์ดดูตำแหน่งช่อง MOSI และ SCK ให้ดีๆ ด้านล่างนี้คือรูปบอร์ด R1 และ R2 วางคู่กันไว้ให้ดูเปรียบเทียบและอ้างอิง ต่อไปในบทความรุ่นพี่จะอ้างอิงฮาร์ดแวร์ของรุ่นพี่เองนะ ซึ่งก็คือรุ่น R1

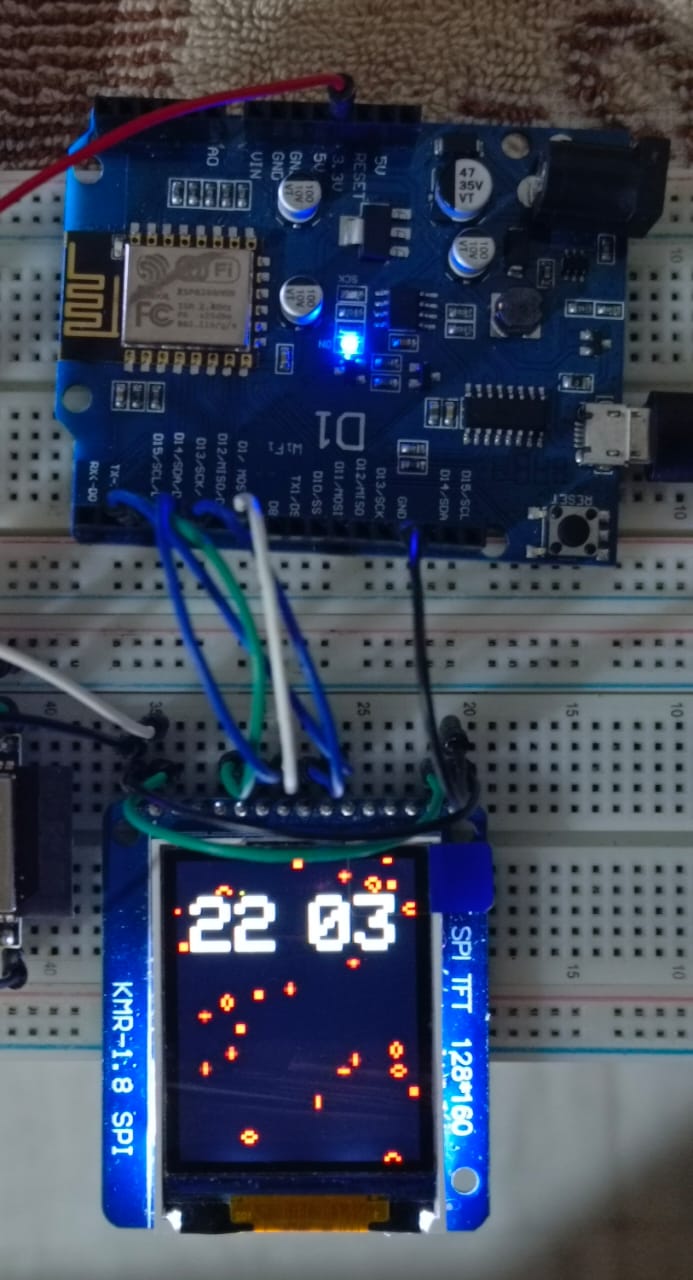

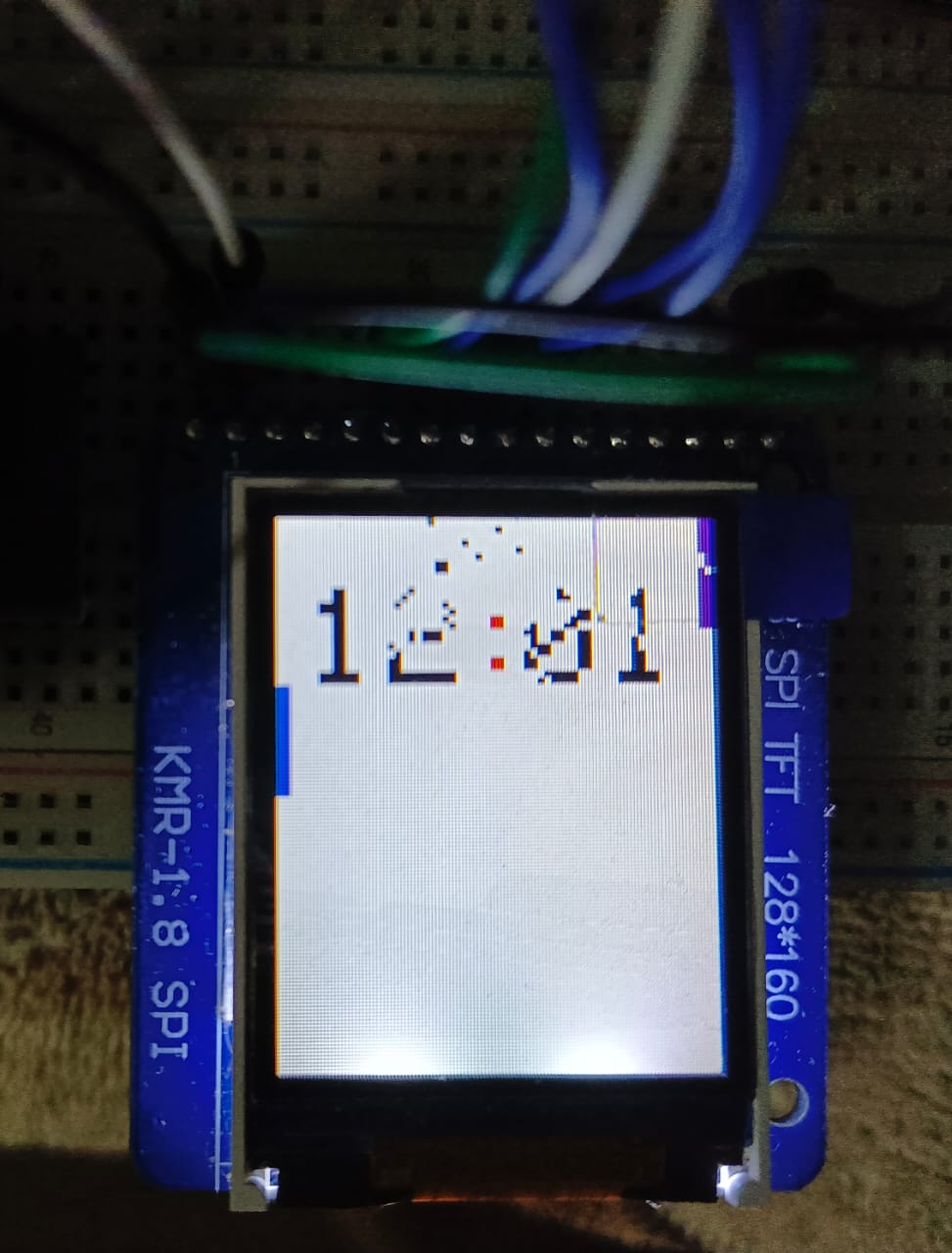

ฟิร์มแวร์ตัวที่สองเกิดตอนที่รุ่นพี่กำลังคิดกันใหญ่ ว่าจะทำให้ตัวเลขดูเหมือนพังทลายได้ยังไง อย่างน้อยก็ในระดับภาพ ถ้าจะให้ทำจริงๆ ในนาฬิกาที่ทำงานอยู่คงหนักเกินไปสำหรับ ESP8266 แล้วรุ่นพี่ก็เจอวิธีที่สวยงามวิธีหนึ่ง ซึ่งคือการใช้การเรนเดอร์แบบสกปรก (Dirty Rendering) ร่วมกับเอฟเฟกต์อนุภาค (Particle Effects) (ไม่ต้องห่วงนะน้อง ตัวเลขมันจะสร้างใหม่ทุกนาที เลยไม่ต้องกลัวว่านาฬิกาจะพังจนใช้ไม่ได้)

ใช้การตั้งค่าฮาร์ดแวร์เหมือนกับด้านบนทุกประการ

สรุป

Hyper-Raster นี่แหละคือสุดยอดของ การวินิจฉัยฮาร์ดแวร์กราฟิกส์แบบอะซิงโครนัส เลยนะน้อง! ด้วยการเชี่ยวชาญ การพิสูจน์หลักฐานด้วยเรย์คาสติ้งเชิงกระบวนวิธี และ การวิเคราะห์ฮิวริสติกส์ของจอแสดงผลแบบ SPI ทำให้ sirronnie ส่งมอบเฟรมเวิร์กการประมวลผลระดับมืออาชีพที่เฉียบคมสุดๆ มันให้ความชัดเจนทางภาพแบบสุดขั้วผ่านการประสานงานของอัลกอริทึมที่จัดหนักจัดเต็ม

---

ความมุ่งมั่นเชิงคำนวณ: การเชี่ยวชาญการสังเคราะห์ภาพผ่านการพิสูจน์หลักฐาน 2.5D เชิงอัลกอริทึม

โปรเจคใหม่ๆ กำลังจะตามมาเร็วๆ นี้ (อยู่ระหว่างการทดสอบและเขียนเอกสาร)

สู้งานนะน้อง!

Core1D Automations Lab

หมายเหตุ: ตัวเก็บประจุวงจร 10μF และตัวต้านทาน (Resistor) 220 โอห์ม ต่อเข้ากับ VCC เป็นตัวเลือกเสริมนะ ถ้าแหล่งจ่ายไฟของน้องมาจากบอร์ดเองน่ะ น้องสามารถปรับความสว่างของ LED Display ได้ด้วยการเลือกค่าตัวต้านทานนี่แหละ เป็นการควบคุมความสว่างระดับฮาร์ดแวร์ไปเลย ลองเล่นกับตัวต้านทานแบบปรับค่าได้ (Variable Resistor) หรือจะควบคุมแบ็คไลต์แบบ PWM (Pulse Width Modulation) จากไมโครคอนโทรลเลอร์ก็ได้ (โดยใช้พินที่รองรับ PWM และต่อปลายสายระหว่างขา LED+/LED/BL กับตัวต้านทานจากแหล่งจ่าย VCC {ในกรณีนี้คือ 3v3}) การใช้ตัวต้านทานอาจขึ้นอยู่กับบอร์ดและขีดความสามารถทางกายภาพของ GPIO ด้วย อย่าลืมเช็คข้อมูลจาก datasheet ทางการหรือแหล่งข้อมูลที่เชื่อถือได้เพื่อความชัวร์นะจ๊ะ

อัพเดททดสอบ 08/08/25: ใช้แบตเตอรี่ประมาณ 25% จากแบตเตอรี่ 5000 mAh ในการรันต่อเนื่อง 6 ชั่วโมง อัพเดทแพตช์: เพิ่มมาตรการในการตรวจจับการชนและการอัพเดทโลก (world update) เพื่อป้องกันไม่ให้กล้องติดอยู่ในกรณีขอบ (edge cases) ของกระบวนวิธี
